WEG MMW03 - Definiciones del Frontal del Aparato

Multimedidor Electronico - MMW03 | 17
www.weg.net
Corriente Tensión Corriente Tensión

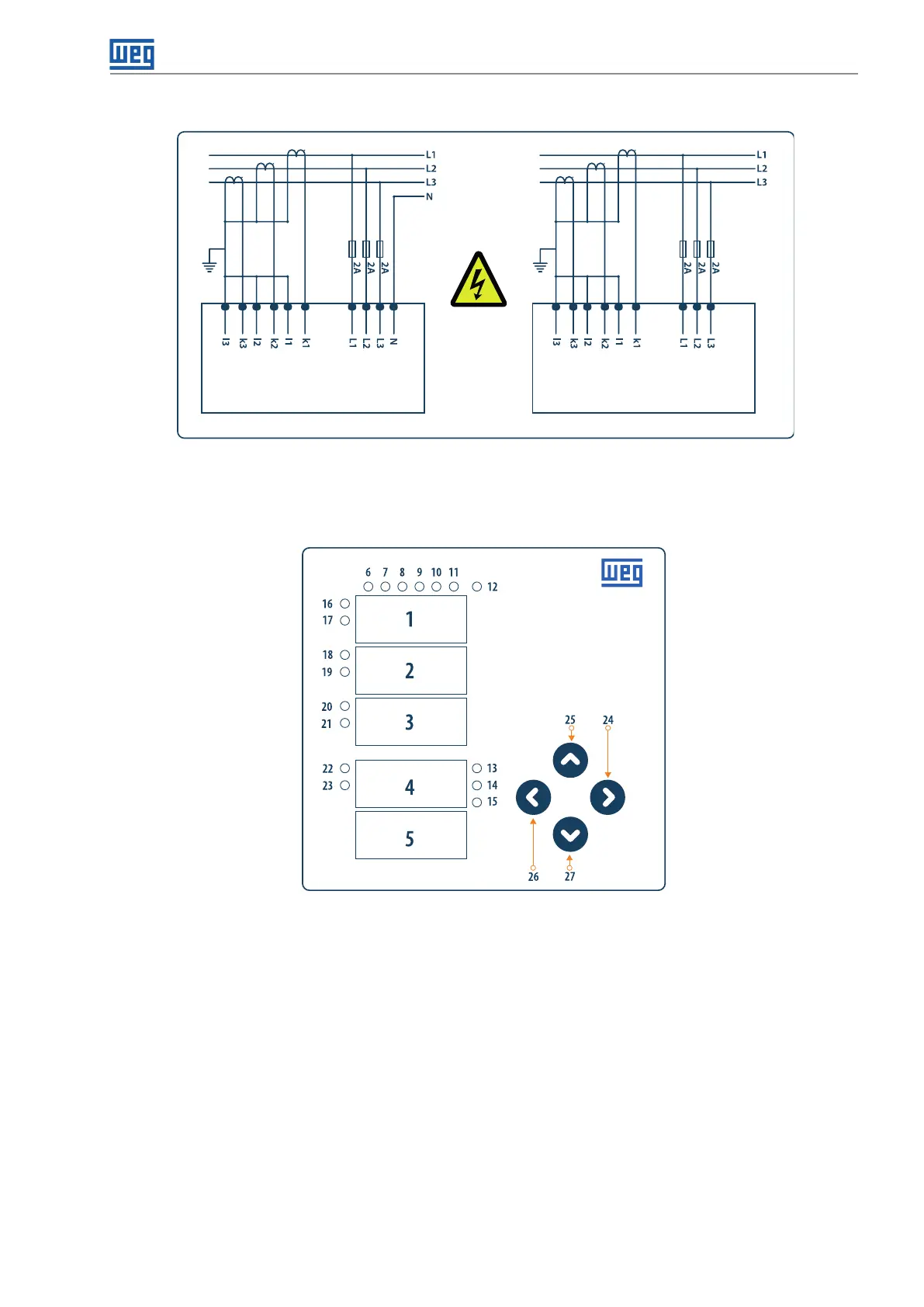

Figura 1.2: Diagrama de Conexión
1.3 DEFINICIONES DEL FRONTAL DEL APARATO
Figura 1.3: Tablero frontal
1, 2, 3, 4, 5

Indicadores 7 segmentos
6, 7, 8

LEDs Tensión encendido/apagado (V
1
, V
2
, V
3
)
9, 10, 11

LEDs Corriente encendida/apagada (I
1
, I
2
, I
3
)
12

Error en la secuencia de fase (SEQ)
13, 14, 15

Indicadores de tensión
16, 18, 20, 22

LEDs indicación de “KILO” (k)
17, 19, 21, 23

LEDs indicación de “MEGA” (M)
24

Tecla mueve hacia la “Derecha”
25

Tecla mueve hacia “Arriba”
26

Tecla mueve hacia la “Izquierda”
27

Tecla mueve hacia “Abajo”
