Corrente TensãoCorrenteTensão

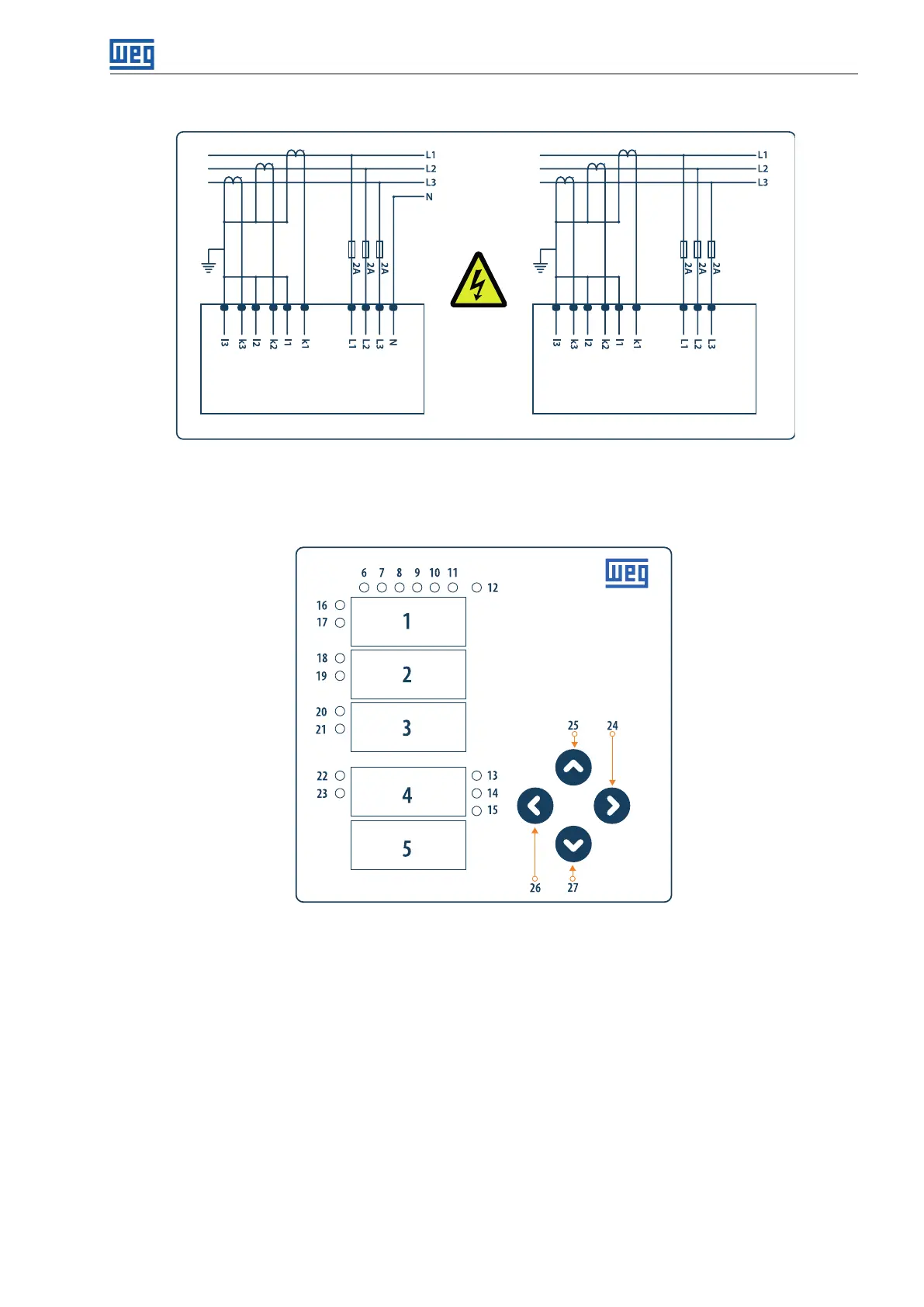

Figura 1.2: Conexões
1.3 DEFINIÇÕES DO FRONTAL DO APARELHO
Figura 1.3: Funções
1, 2, 3, 4, 5

Indicadores 7 segmentos
6, 7, 8

LEDs Tensão ligado/desligado (V
1
, V
2
, V
3
)
9, 10, 11

LEDs Corrente ligada/desligada (I
1
, I
2
, I
3
)
12

Erro na sequencia de fase (SEQ)
13, 14, 15

Indicadores de tensão
16, 18, 20, 22

LEDs indicação de “KILO” (k)
17, 19, 21, 23

LEDs indicação de “MEGA” (M)
24

Tecla move para “Direita”
25

Tecla move para “Acima”
26

Tecla move para “Esquerda”
27

Tecla move para “Abaixo”
