7

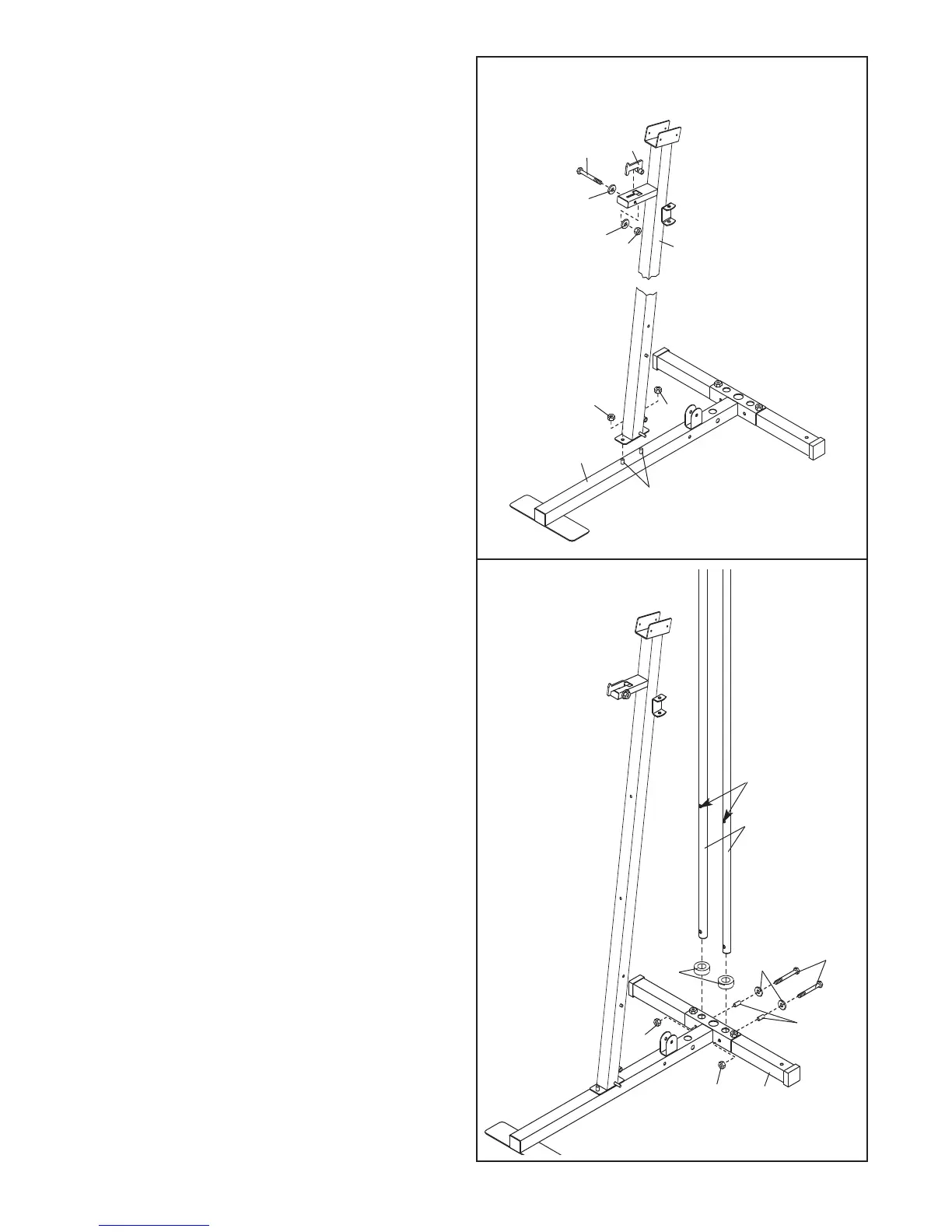

2. Fissare il Montante (3) alla Base (1) usando
due Bulloni Trasporto da M8 x 63mm (58) e
d
ue Dadi Autobloccanti in Nylon da M8 (69).
Non stringere troppo i Dadi Autobloccante.
Fissare il Blocco Telaio Distensioni (39) al Mon-
tante (3) con un Bullone da M8 x 63mm (66),
due Rondelle da M8 (71) e un Dado Autobloc-
cante in Nylon da M8 (69). Non serrare ecces-
sivamente il Dado Autobloccante; il Blocco
Telaio Distensioni deve poter ruotare facil-
mente.
2
3
1
17
37
70
57
2
68
68
10
71
69
66
71
3
58
3
9
69
69
Fori
3. Montare due Respingenti Pesi (17) nei fori pre-
senti nello Stabilizzatore (2). Inserire due Guide
Pesi (10) negli stessi fori. Verificare che i fori
indicati siano vicini alla parte inferiore delle
Guide Pesi. Posizionare le Guide Pesi con due
Bulloni da M10 x 70mm (57), due Rondelle da
M10 (70), due Spaziatori Piccoli (37), e due
Dadi Autobloccanti in Nylon da M10 (68).
Stringere tutti i Dadi Autobloccanti in Nylon
da M10 (68) utilizzati nelle fasi da 1 e 3.
