Weider 900 - Page 7

8
8
56
3
30
6

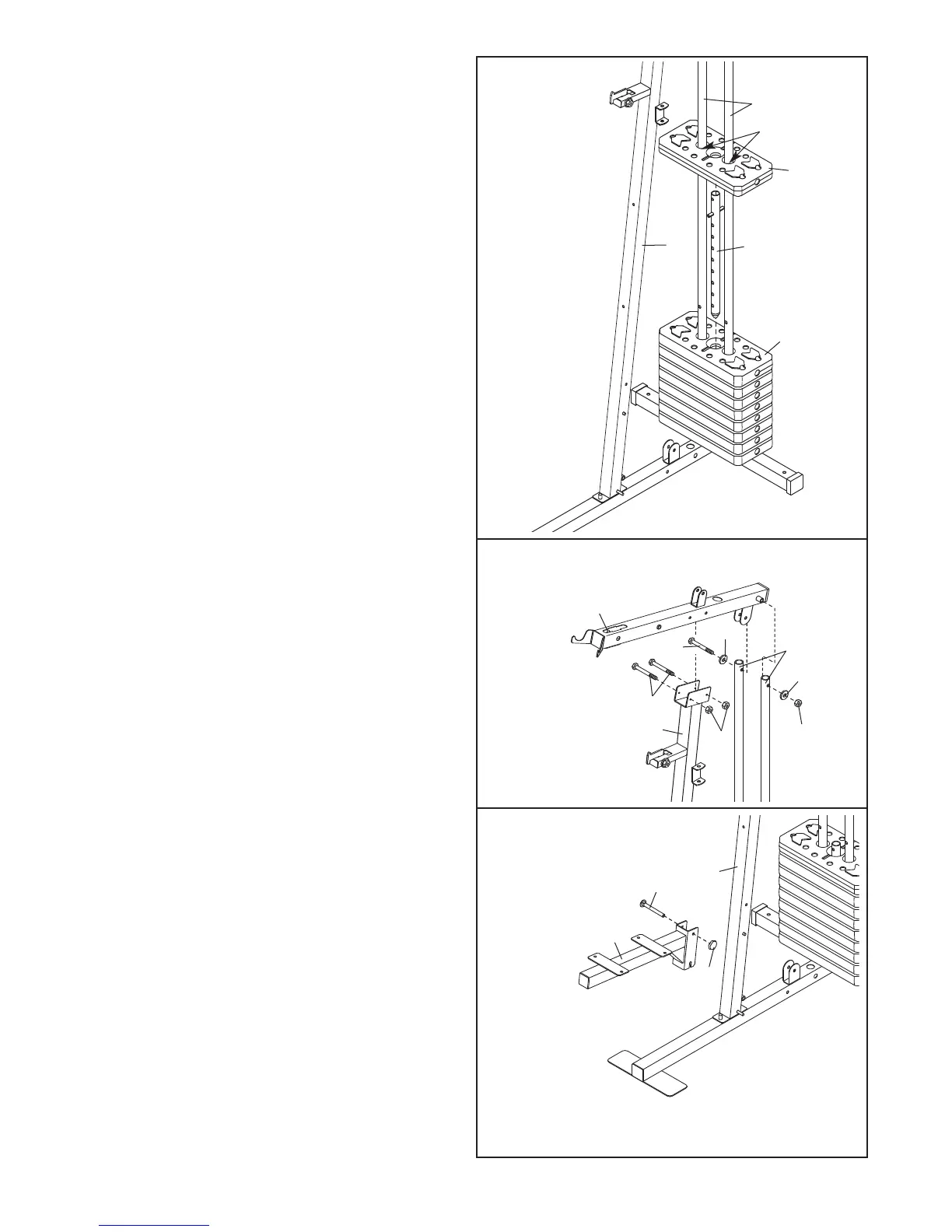

6. Montare il Telaio Sedile (8) al Montante (3) con
un Bullone Trasporto da M8 x 70mm (86) e una
Manopola da M8 (30).
10
68
70
63
69
62
3
4
70
5
4
15
3
12
15
10
Lubrificare
4. Far scorrere i otto Pesi (15) sulle Guide Pesi
(10), con le sedi per il Perno Pesi (non raffigura-
t
o) rivolto verso il basso e sul lato lontano dal
Montante (3).
Inserire il Tubo Pesi (12) nei Pesi (15).
Lubrificare i fori indicati in un Peso (15) con il
grasso. Far scorrere il Peso sulle Guide Pesi
(10).
5. Montare il Telaio Superiore (4) al Montante (3)
con due Bulloni da M8 x 68mm (63) e due Dadi
Autobloccanti in Nylon da M8 (69). Non strin-
gere troppo i Dadi Autobloccanti.
Montare il Telaio Superiore (4) tra le Guide Pesi
(10) con un Bullone da M10 x 155mm (62), due
Rondelle da M10 (70) e un Dado Autobloccante
in Nylon da M10 (68).
Stringere tutti i Dadi Autobloccante (68, 69)
utilizzati nelle fasi da 2 e 5.
