9

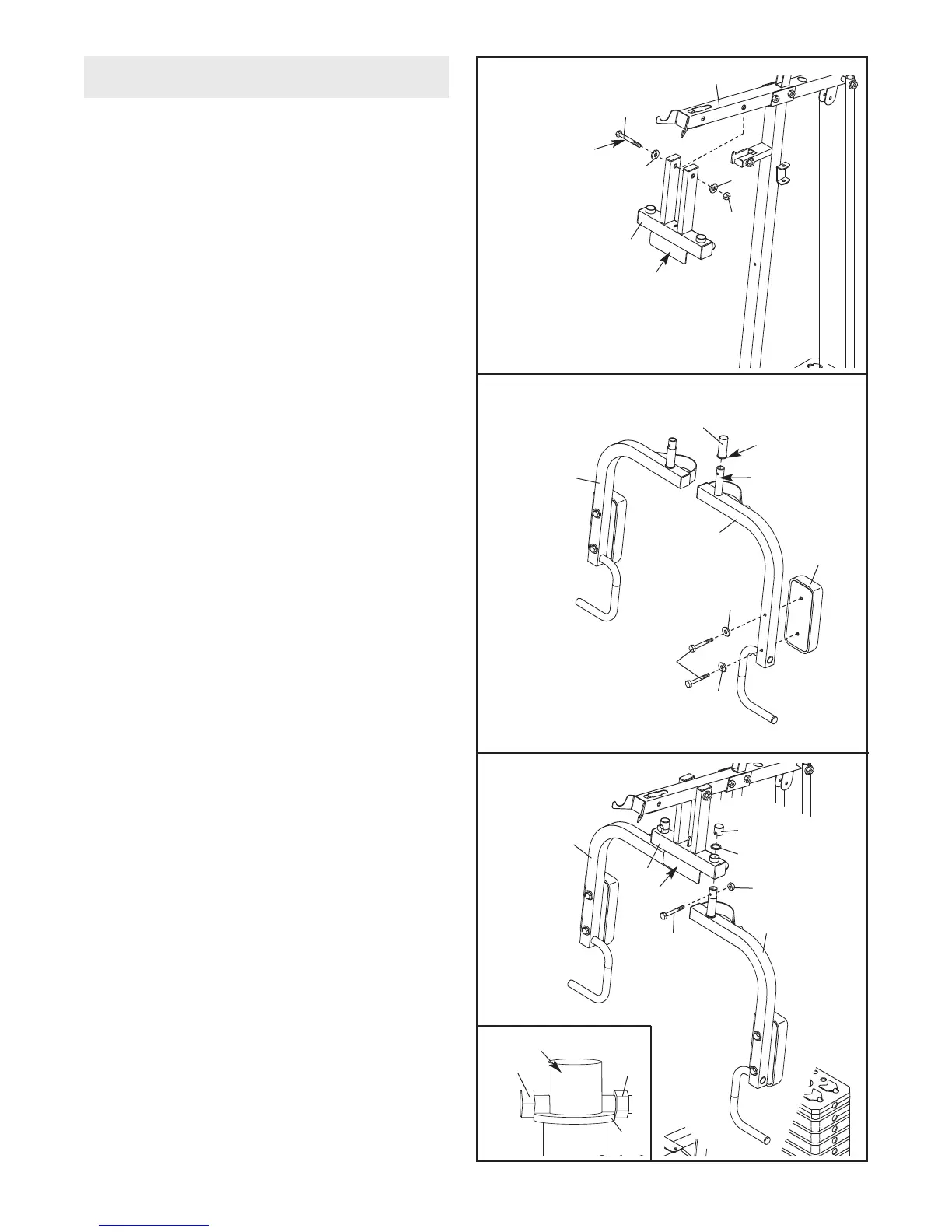

8. Montare l'Imbottitura Braccio (20) al Braccio
FarfallaSinistro (7) con due Viti da M6 x 58mm
(65) e due Rondelle da M6 (73).
Applicare del grasso sul luogo indicato sul
Braccio Sinistro (7). Posizionare una Boccola
da 25mm x 68mm (28) con il labbro nella posi-
zione mostrata, e far scivolare la Boccola sul
Braccio Sinistro.
Ripetere questo passo con il Braccio
Farfalla Destra (6).
7. Lubrificare un Bullone da M10 x 125mm (64).
Orientare il Telaio Distensioni (5) con la staffa
verso il lato indicato. Montare il Telaio
Distensioni al Telaio Superiore (4) con il
B
ullone, due Rondelle da M10 (70) e due Dadi
Autobloccanti in Nylon da M10 (68). Non avvi-
tare troppo il Dado Autobloccante. Il Telaio
Distensioni deve potersi muovere facilmente.
64
70
70
6
8
4
5
8
20
28
Labbro
7
65
6
73
73
Staffa
MONTAGGIO BRACCI
L
ubrificare
Lubrificare
7
9. Inserire il montante sul Braccio Sinistro (7) nel
foro del Telaio Distensioni (5). Verificare che il
Braccio sia dietro alla staffa presente sul
Telaio Distensioni.
Far scorrere una Rondella da 25mm (29) sul
montante del Braccio Sinistro (7). Fissare un
Bullone da M6 x 43mm (61) al montante con un
Dado
Autobloccante da M6 (72).
V
erificare che
il Dado Autobloccante e la testa del Bullone
siano sopra al bordo della Rondella come
indicato nel riquadro del disegno.
Premere un Cappuccio Rotondo Esterno da
25mm (27) sulla parte superiore del montante
del Braccio Sinistro (7).
Ripetere questa fase con l’altro Braccio
Destro (6).
27
29
72
7
6
5
61
29
61
72
Montante
S
taffa
9
