7

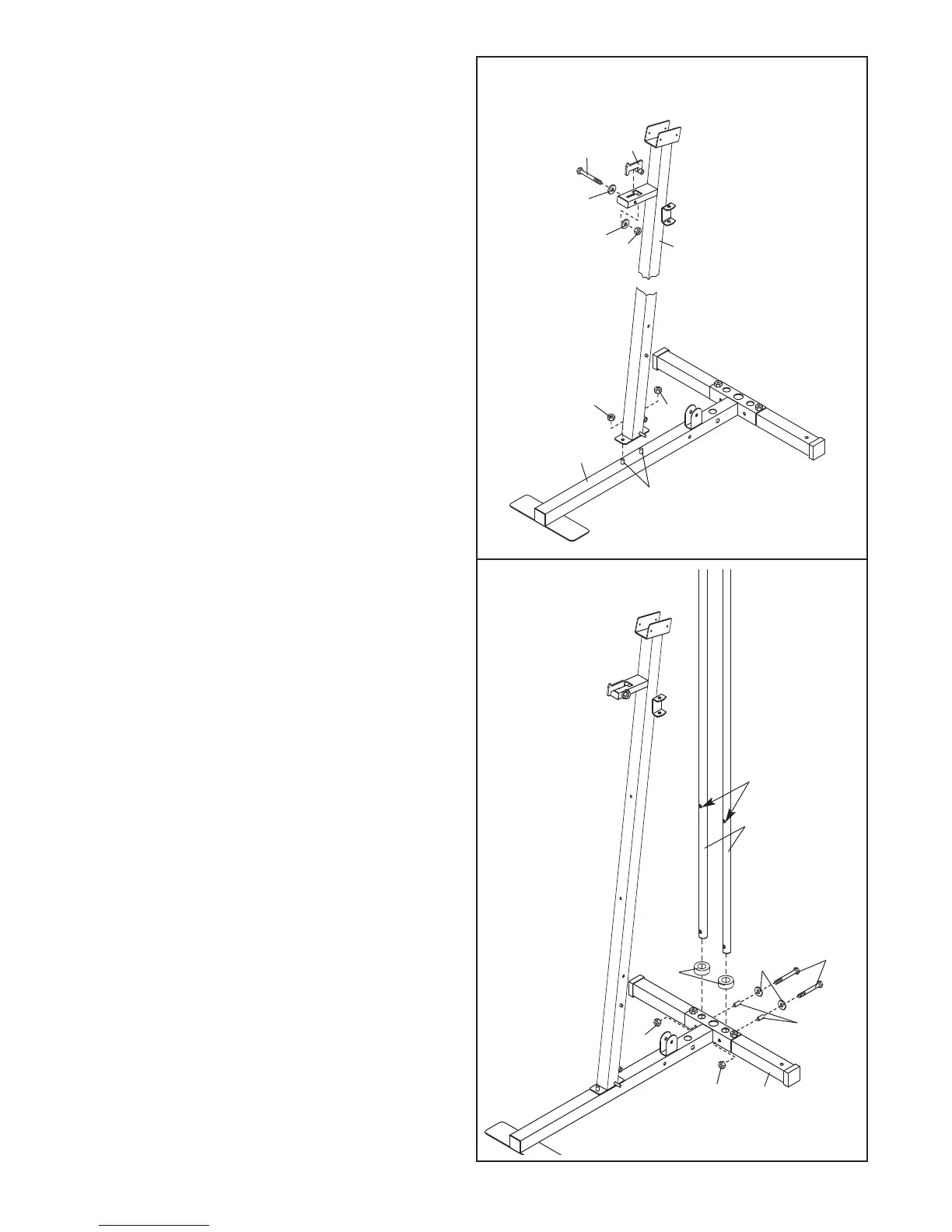

2. Befestigen Sie den Pfosten (3) mit den beiden
M8 x 63mm Schrauben mit Vierkantansatz (58)
u
nd zwei M8 Muttern mit Nylon-Klemmteil (69)
an der Basis (1) an.
Ziehen Sie die Muttern
m
it Nylon-Klemmteil noch nicht fest.
Befestigen Sie den Verschluss des Druck-
Rahmens (39) mit einer M8 x 63mm Schraube
(66), zwei M8 Scheiben (71) und einer M8
Mutter mit Nylon-Klemmteil (69) am Pfosten (3)
an. Ziehen Sie die Mutter mit Nylon-
Klemmteil nicht zu fest an; man muss den
Verschluss des Druck-Rahmens leicht dre-
hen können.
2
3
1
17
37
70
57
2
68
68
10
71
69
66
71
3
58
3
9
69
69
Löcker
3. Legen Sie die zwei Stoßdämpfer (17) des
Gewichts-stapels über die angezeigten Löcher
in der Stützstange (2). Stecken Sie die zwei
Gewicht-führungen (10) in diese beiden Löcher.
Achten Sie darauf, dass sich die angezeig-
ten Löcher am unteren Bereich der
Gewichtführungen befinden. Schrauben Sie
die Gewichtführungen mit zwei M10 x 70mm
Schrauben (57), zwei M10 Scheiben (70), zwei
kleinen Abstandshaltern (37) und zwei M10
Muttern mit Nylon-Klemmteil (68) fest.
Ziehen Sie jetzt alle M10 Muttern mit Nylon-
Klemmteil (68), die in den Schritten 1 und 3
benutzt wurden, fest an.
