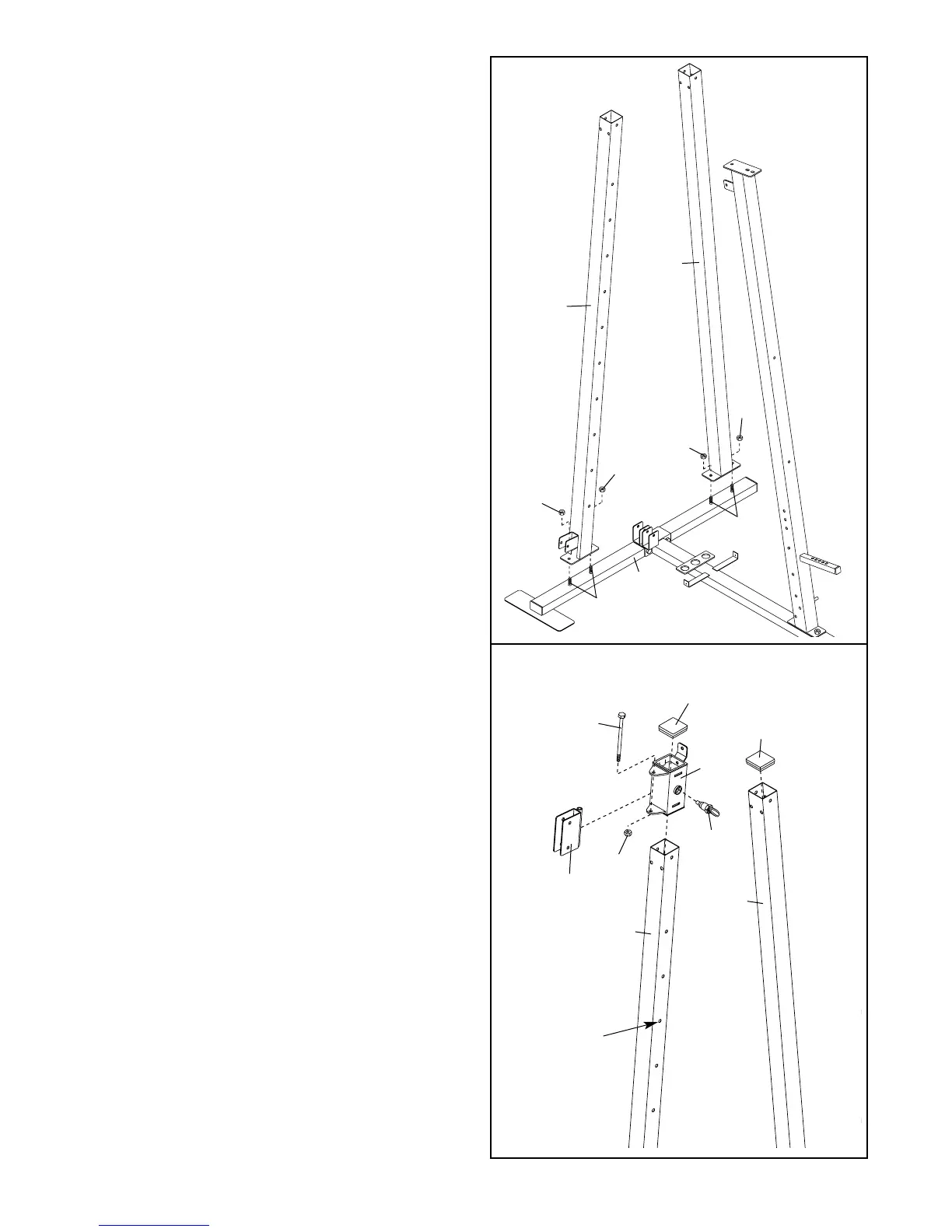

3. Attaccare il Montante Supporto (88) allo
Stabilizzatore (5) con un paio di Bulloni Trasporto
da M10 x 55mm (1) indicato e due Controdadi in
Nylon da M10 (21). Assicurarsi che il Montante
Supporto penda verso il centro delllo
Stabilizzatore.
Attaccare il Montante Trasporto (84) allo
Stabilizzatore (5) con un paio di Bulloni Trasporto
da M10 x 55mm (1) indicato e due Controdadi in
Nylon da M10 (21).
Non avvitare i Controdadi in Nylon de M10
(21) per ora.
4. Girare la Manopola Trasporto (73) in senso orario
e tirarla fuori il più possibile. Far scivolare il
Trasporto (89) sul Montante Trasporto (84) e
inserire la Manopola in uno dei fori di regolazione
sul Montante. Avvitare completamente la
Manopola. Assicurarsi che il Trasporto sia
orientato come mostrato. Fare attenzione a
non graffiare gli adesivi sul Montante mentre
il Trasporto vi scivola sopra.
Attaccare il Sostegno Girevole (81) al Trasporto
(89) con un Bullone da M10 x 155mm (60) e un
Controdado in Nylon da M10 (21). Non avvitare
troppo I Controdadi in Nylon da M10; il
Sostegno Girevole deve poter girare con faci-
lità.
Premere due Cappucci Interni Quadrato da
60mm (101) nella cima del Montante Trasporto
(84) e del Montante Supporto (88).
3
84
88
21
21
21
21
1
5
1
81
4
21
89
60
84
Fori di
Regolazione
88
73
101
101
