7

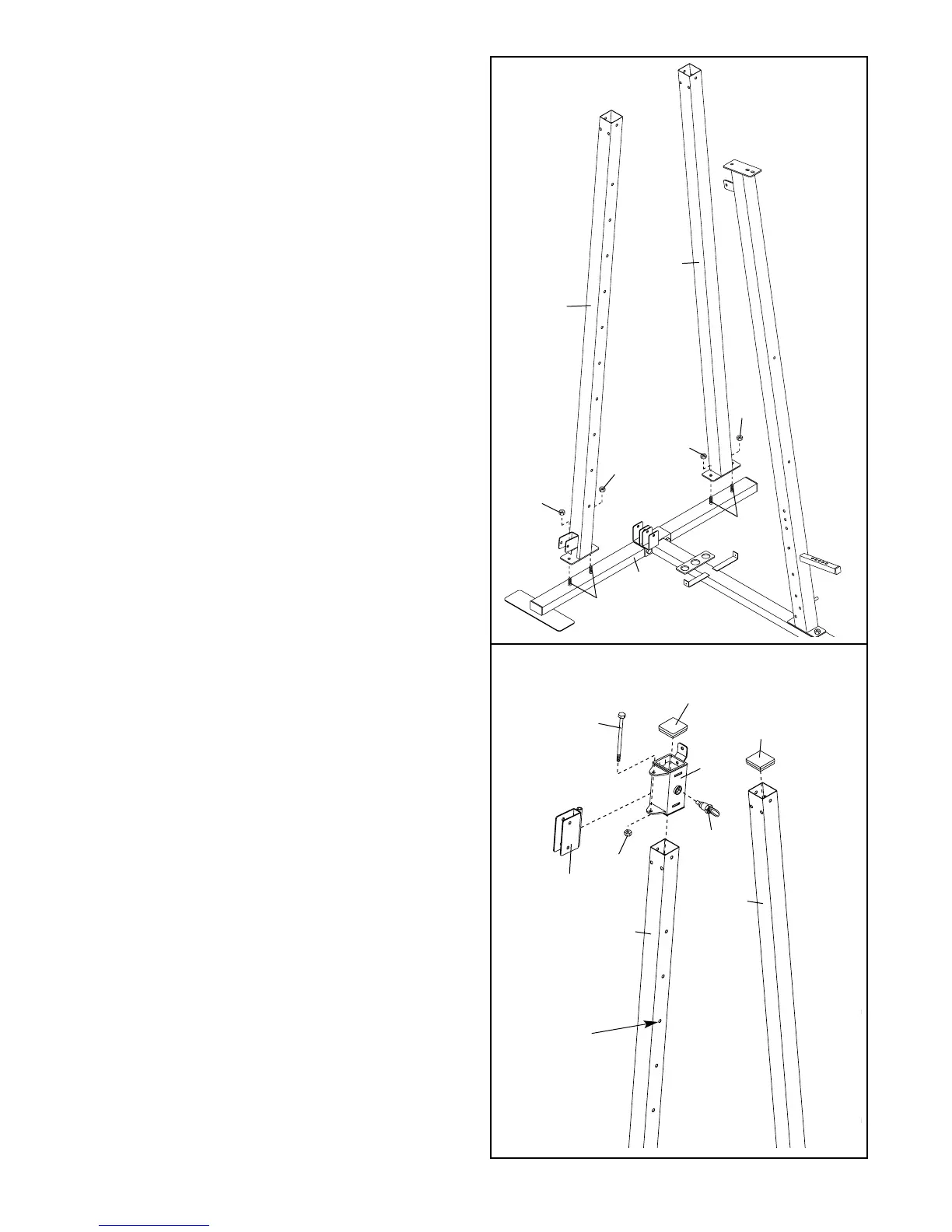

3. Attachez le Montant de Support (88) au
Stabilisateur (5) à l’aide des deux Boulons de
Carrosserie de M10 x 55mm (1) et deux Ecrous
de Verrouillage en Nylon de M10 (21). Assurez-
vous que le Montant de Support penche vers
le centre du Stabilisateur.
Attachez le Montant du Porte-poids (84) au
Stabilisateur (5) à l’aide des deux Boulons de
Carrosserie de M10 x 55mm (1) et deux Ecrous
de Verrouillage en Nylon de M10 (21).
Ne serrez pas encore les Ecrous de
Verrouillage en Nylon de M10 (21) complète-
ment.
4. Tourner le Bouton du Porte-Poids (73) dans le
sens des aiguilles d’une montre, et tirez-le vers
vous au maximum. Glissez le Porte-Poids (89)
sur le Montant du Porte-Poids (84) et enfoncez le
Bouton dans un des trous d’ajustement dans le
Montant. Serrez complètement le Bouton.
Assurez-vous que le Porte-Poids est orienté
comme illustré. Faites attention de ne pas
rayer les autocollants sur le Montant quand
vous glissez le Porte-Poids dessus.
Attachez le Support Pivotant (81) au Porte-Poids
(89) à l’aide d’un Boulon de M10 x 155mm (60) et
d’un Ecrou de Verrouillage en Nylon de M10 (21).
Ne serrez pas trop les Ecrous de Verrouillage
en Nylon de M10 ; le Support Pivotant doit
pouvoir pivoter facilement.
Enfoncez deux Embouts Mâles Carrés de 60mm
(101) dans le Montant du Porte-Poids (84) et le
Montant de Support (88).
3
84
88
21
21
21
21
1
5
1
81
4
21
89
60
84
Trous
d’Ajustement
88
73
101
101
