Weider 9250 - FRAME ASSEMBLY

6

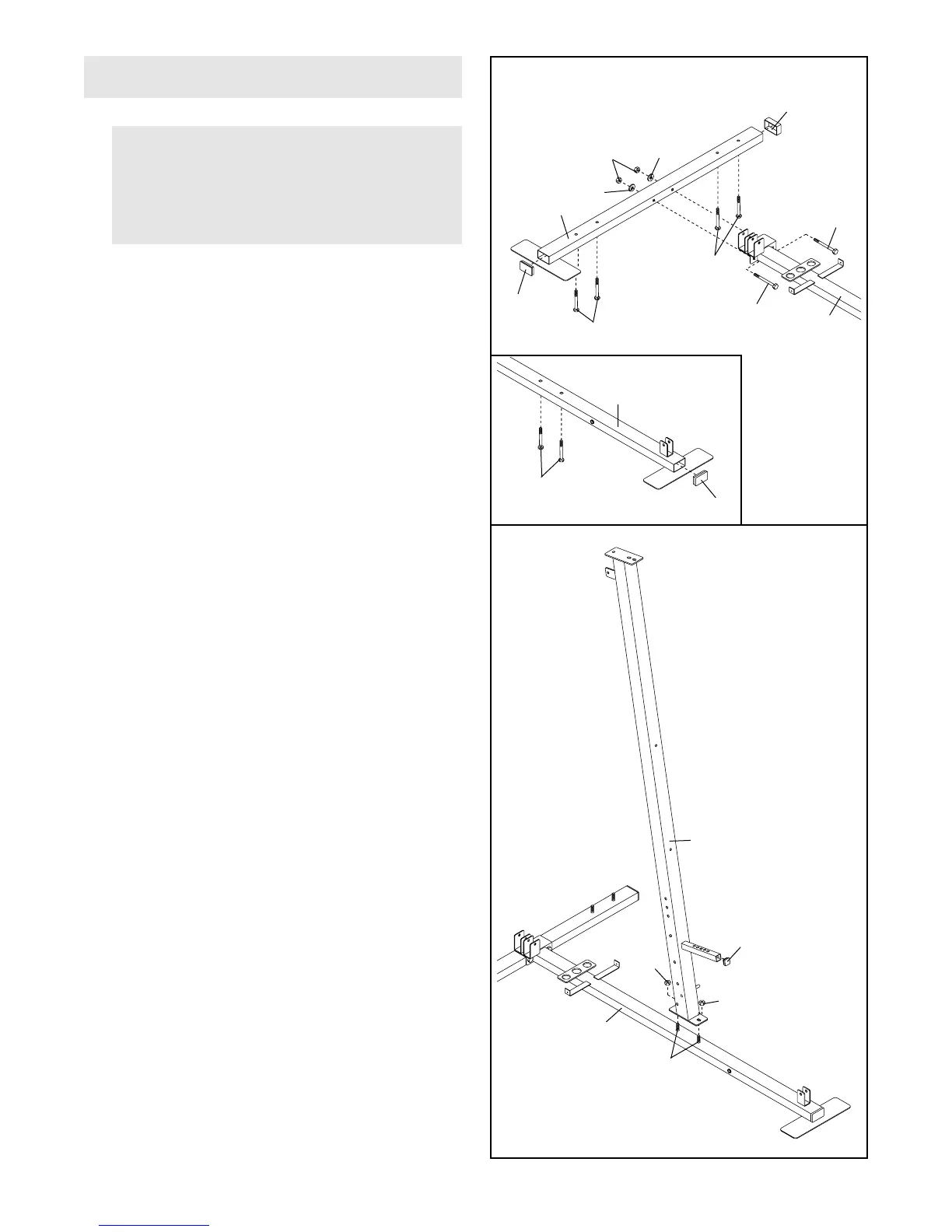

1.
Presione una Tapa Exterior de 40mm x 60mm
(10) dentro de cada extremo del Estabilizador (5).
Presione una Tapa Interna de 40mm x 60mm (27)
al extremo de la Base (4).
Inserte seis Pernos de Porte de M10 x 55mm (1)
arriba por la Base (4) y el Estabilizador (5).
Vuelva a ajustar la Base y el Estabilizador plano
en el suelo.
Conecte la Base (4) al Estabilizador (5) con los
dos Pernos de M10 x 78mm (14), dos Arandelas
de M10 (9), y dos Contratuercas de Nylon de
M10 (21).
2. Presione una Tapa Interna Cuadrada de 25mm
(97) en el Montante Vertical Delantero (42).
Conecte el Montante Vertical Delantero (42) a la
Base (4) con el par de Pernos de Porte de M10 x
55mm (1) y dos Contratuercas de Nylon de M10
(21).
Antes de Comenzar este paso, asegúrese
que usted haya leído toda la información en
la página 5. Esta breve información le aho-
rrará mucho mas tiempo de lo que le toma-
rá en leerlo.
1
2
27
1
1
14
14
21
5
9
9
1
4
4
10
27
97
42
21
21
4
1
Montaje del Marco
