Weider Cross Bow By 1500x Manuel De L'Utilisateur

10
18
76
28
80
73
29
Rebord
Plat
17. Localisez le Câble Long (80). Enfilez une des
extrémités du Câble dans le tube soudé sur l’ex-
trémité indiquée du Tube Transversale (11) puis
dans un Bras Pivotant (22). Si nécessaire, utilisez
la pointe d’un tournevis pour sortir l’extrémité du
Câble du Bras Pivotant.
Assurez-vous que le
Câble est sur le côté indiqué de la barre sou-
dée sur le Bras Pivotant.
Insérez le Bras Pivotant (22) dans le tube sur le
T
ube T
ransversal (11). Attachez le Bras Pivotant
à l’aide d’une V
is de M4 x 5mm (107).
Enroulez le Câble Long (80) autour d’une Poulie
de 90mm (28).
Attachez la Poulie à l’intérieur du
Bras Pivotant (22) à l’aide d’un Boulon à Tête
Ronde de M10 x 42mm (71) et d’un Ecrou de
V
errouillage en Nylon de M10 (76).
18. Enroulez le Câble Long (80) autour d’une Poulie
de 90mm (28). Attachez la Poulie et un Boîtier de
Poulie (29) sur le Boulon de Carrosserie de M10 x
140mm (73) indiqué à l’aide d’un Ecrou de
Verrouillage en Nylon de M10 (76). Assurez-vous
que le rebord plat du Boîtier de Poulie est du
côté indiqué.
17
71
22
107
28
80
11
76
Barre
42
6
19
5
65
Goujon
7
32
16

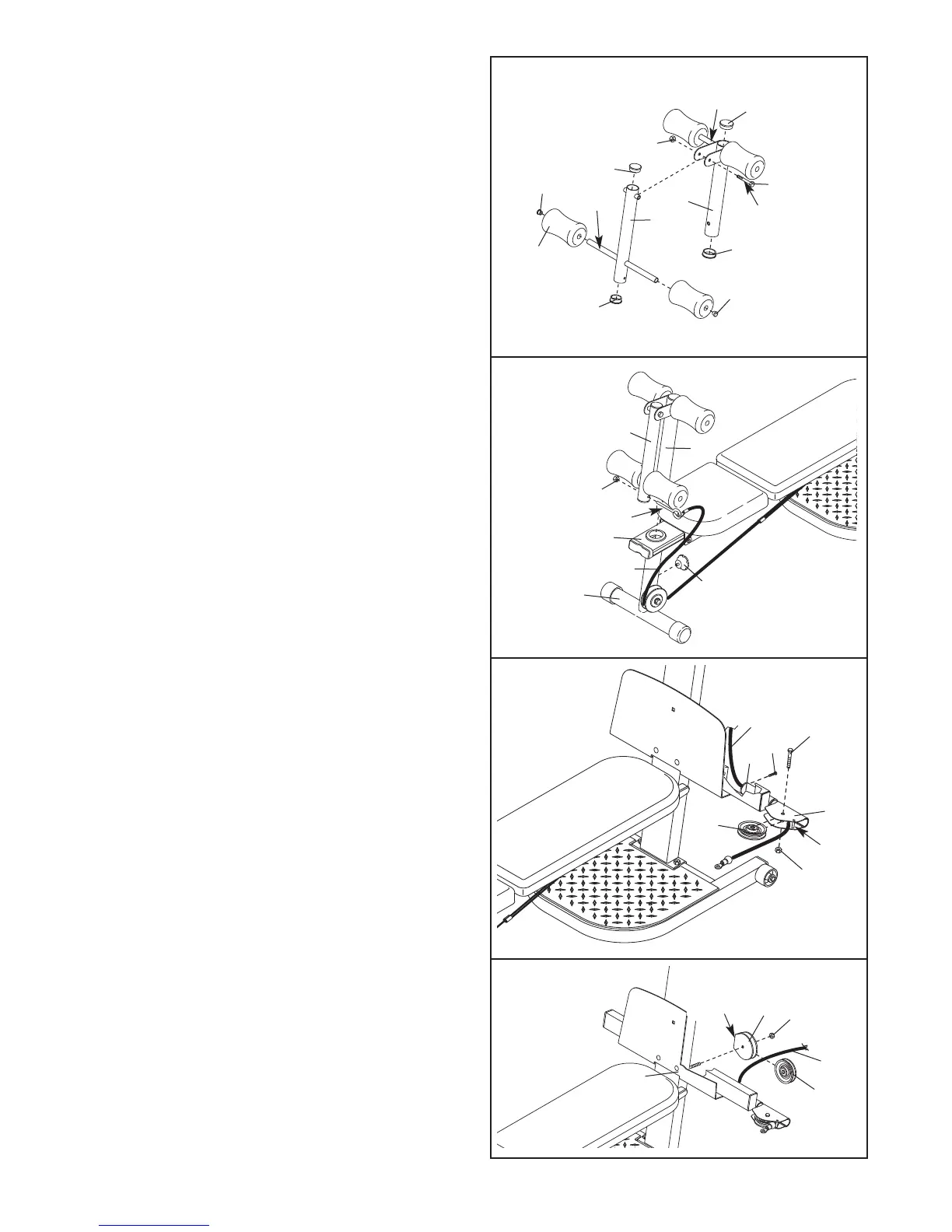

15. Appuyez deux Embouts Mâles Ronds de 50mm
(57) dans le haut et dans le bas de l’Exerciseur
p
our Jambes (19). Appuyez deux Embouts Mâles
Ronds de 45mm (56) dans le haut et dans le bas
d
u Levier pour Jambes (7).
Lubrifiez un Boulon de M10 x 69mm (60) avec de
la graisse. Attachez le Levier pour Jambes (7) à
la l’Exerciseur pour Jambes (19) à l’aide du
Boulon et d’un Ecrou de Verrouillage en Nylon de
M10 (76). Ne serrez pas trop l’Ecrou de
Verrouillage ; le Levier pour Jambes doit pou-
voir pivoter facilement.
Appuyez deux Embouts Mâles Ronds de 19mm
(78) dans le tube sur le Levier pour Jambes (7).
Glissez deux Coussinets en Mousse (26) sur les
tubes. Répétez avec le tube sur l’Exerciseur
pour Jambes (19).
16. Glissez l’Exerciseur pour Jambes (19) dans le
Rail du Banc (5). Alignez le trou dans l’Exerciseur
pour Jambes avec un trou dans la Jambe Avant
(6). Serrez le Bouton du Banc (42) dans le trou
dans l’Exerciseur pour Jambes.
Branchez le goujon sur le Câble du Levier pour
Jambes (32) au côté indiqué du Levier pour
Jambes (7) avec un Ecrou de Verrouillage en
Nylon de M8 (65).
15
Lubrifiez
7
19
57
78
26
Tube
T
ube
76
60
78
56
56
57
