Weidmüller Printjet Operating Instructions

16

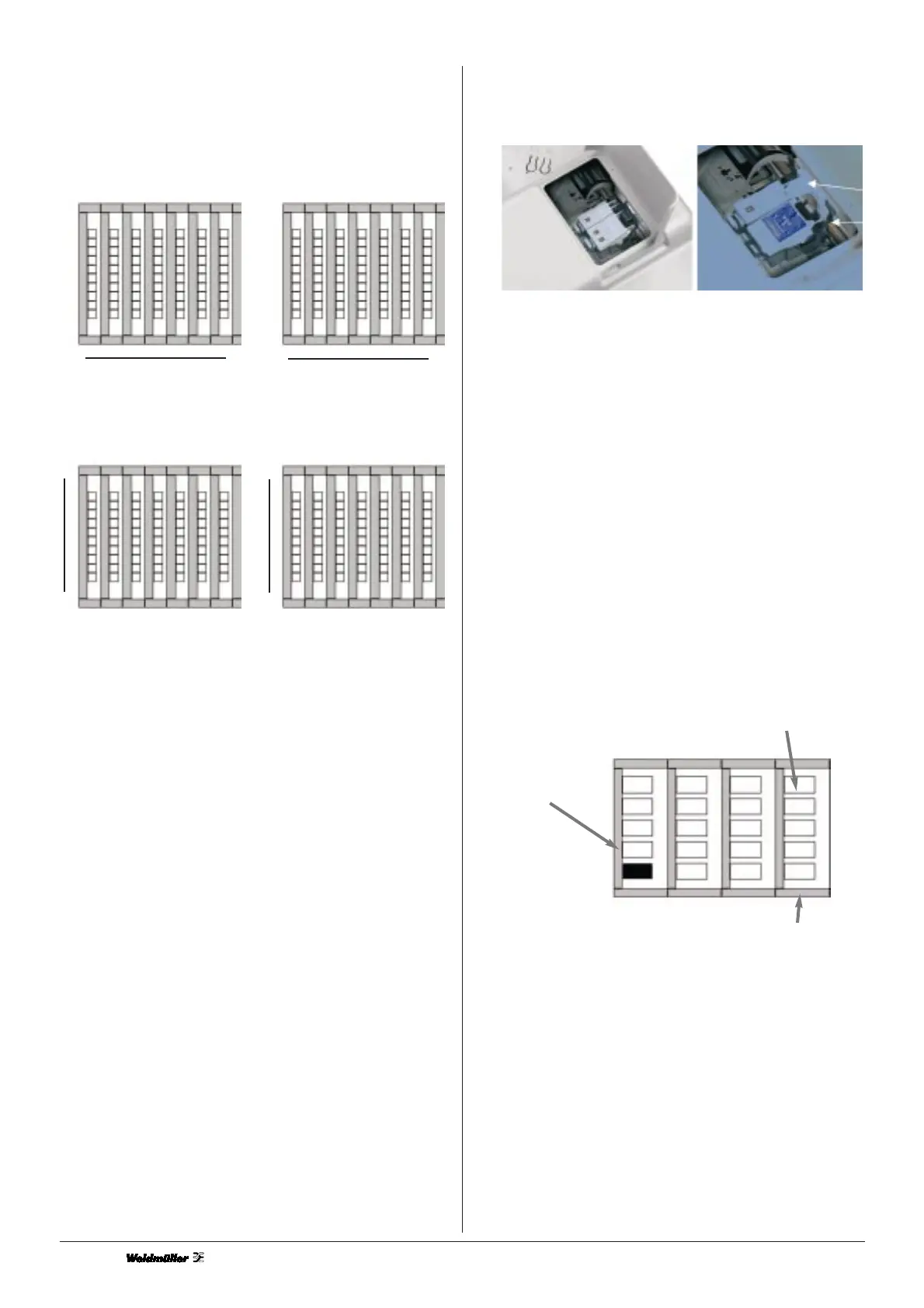

Gör finkalibreringen med hjälp av medföljande MultiCard DEK 5.5.
Markera DEK 5.5 i menyfönstret, ange beteckningen X (se exemplet
nedan) och skriv ut märkningarna.
De MultiCard som visas nedan anger möjliga utskriftsresultat från
PrintJet.
6. Bläckpatroner
Bläckpatronerna är förseglade enheter. Under normala förhål-
landen läcker patronerna inget bläck.
Om du får bläck på huden, tvätta området noggrant med tvål
och vatten. Om du får bläck i ögonen, skölj genast noggrant
med vatten. Kontakta omedelbart läkare om du efter tvättnin-
gen fortfarande inte mår bra eller om synen är påverkad.
Montering av bläckpatron
1. Tryck på knappen Replace ink cartridge (Byt bläckpatron).
2. Skrivhuvudet går automatiskt till mittläget. Skrivhuvudet får ald
rig flyttas manuellt.
3. Tryck på låsbygeln för den bläckpatron som skall bytas och fäll
undan l åsbygeln.
4. Ta bort etiketten märkt "Remove” (Ta bort).
5. Sätt fast den nya bläckpatronen på hakarna (med etiketten uppåt
och chipet mot inmatningsskenan).
6. Pressa försiktigt ned låsbygeln tills det hör ett ”klick” och den
låser patronen.
7. Stäng kåpan över skrivaren.
8. Tryck åter på knappen Replace ink cartridge
(Byt bläckpatron).
Bläckmatningssystemet är nu aktiverat. Processen tar 1-2 minuter.
Sedan återgår skrivhuvudet till sin startposition (längst åt höger) och
den gröna lysdioden (LED 2) som indikerar ”Driftklar” tänds och lyser
med fast sken. Stäng aldrig av skrivaren när den gröna lysdioden
(LED 2) blinkar.
MultiCard
MultiCard i halv storlek kan bara användas under förutsättning att de är kor-
rekt delade vid projektbeskrivningsytan.
Placera MultiCard på inmatningsskenan med projektbeteckningsytan
i matningsriktning. Därmed säkerställer du att MultiCard skjuts in
ända till stoppet.
Marginalinställning Vertical
X har skrivits ut på
projektbeteckningsytan
Marginalinställning Vertical
X ligger utanför
projektbeteckningsytan
Marginalinställning Horizontal
X har skrivits ut ovanför eller under märkskyltarna
A
Mät avvikelsen och öka Vertical-inställningen
Mät avvikelsen och minska Vertical-inställningen
Mät avvikelsen och öka Horizontal-inställningen
Mät avvikelsen och minska Horizontal-inställningen
D
C
B
Läsbygel
Hakar
Märkskyltar
Projekt-
betecknings-yta
Bärare
BA
-
+
+
-
DC
-
+
-
+
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
