3
ALTURAS DE TRABAJO
POSICIONES
*Se asume una persona con altura de 1,7 m con un alcance vertical de 0.30 m. Las
escaleras se extienden en incrementos de 1 pie.
**Estudie los códigos aplicables, estatales y locales, para informarse sobre los
requerimientos especícos.
TERMINOLOGÍA
MODELO DE 5,4 m
El siguiente cuadro muestra las alturas de trabajo de cada una de las
unidades disponibles en cada una de las 6 posiciones principales.
El siguiente cuadro muestra la cantidad de posiciones disponibles para cada una de las
unidades disponibles en cada una de las 6 posiciones principales.

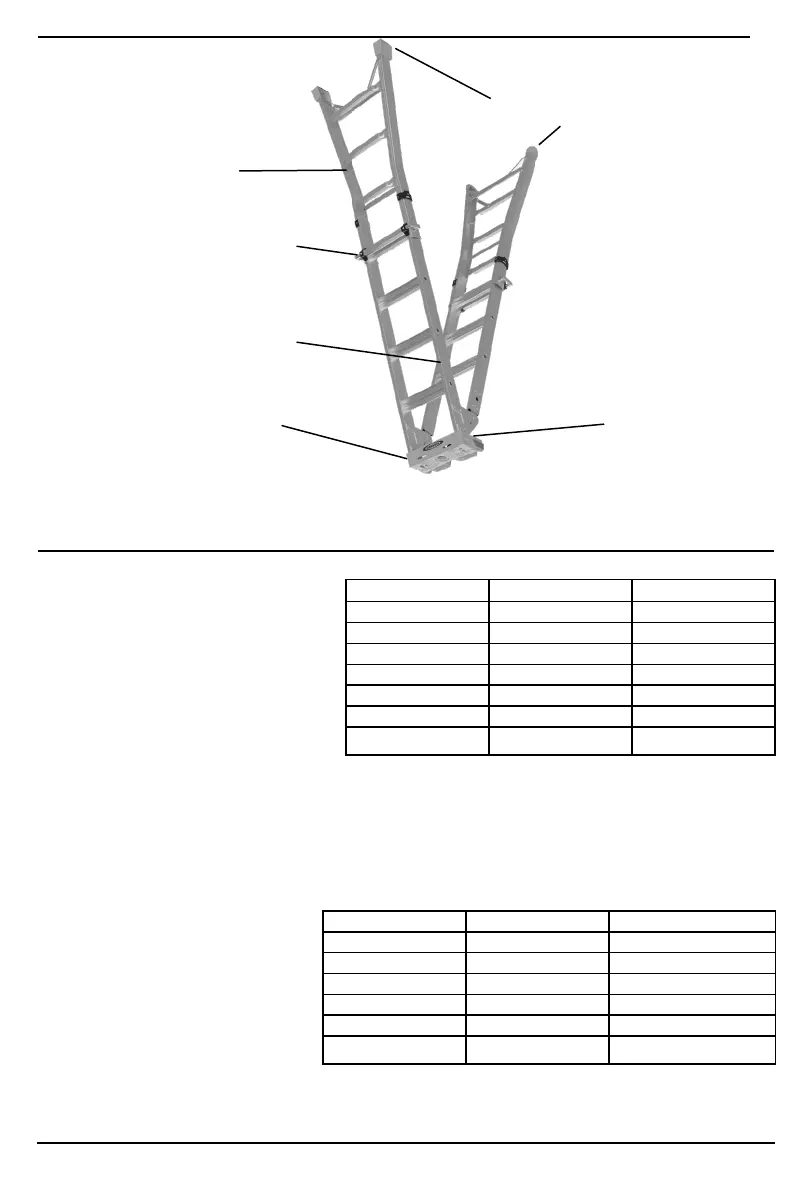

Dedique tiempo para observar la siguiente gura. Familiarícese con los nombres utilizados
para describir las piezas de la Multiescalera Telescópica. Estos nombres se utilizarán a lo
largo de todo este manual.
4,8 m MODELO 5,4 m MODELO
Tipo Tijera* 3,4 m 3,7 m
Extensión* 4,9 m 5,4 m
Para Escalinatas* 3,4 m 3,7 m
Inclinada* 3,4 m 3, 7 m
Pared* 3,3 m 3,5 m
Bases de andamio* 2,6 m 2,9 m
4,8 m MODELO 5,4 m MODELO
Tipo Tijera 3 4
Extensión 6 7
Para Escalinatas 3 4
Inclinada 3 4
Pared 2 2
Bases de andamio 2 3
TOTAL 20* 25*
*Incluye una Posición "CERRADA" adicional
Palanca de
articulación
Sección interior
de escalera
Sección exterior
de escalera
Sujetador “J”
resortado
Parte superior de
la escalera
Zapata
exterior
