10

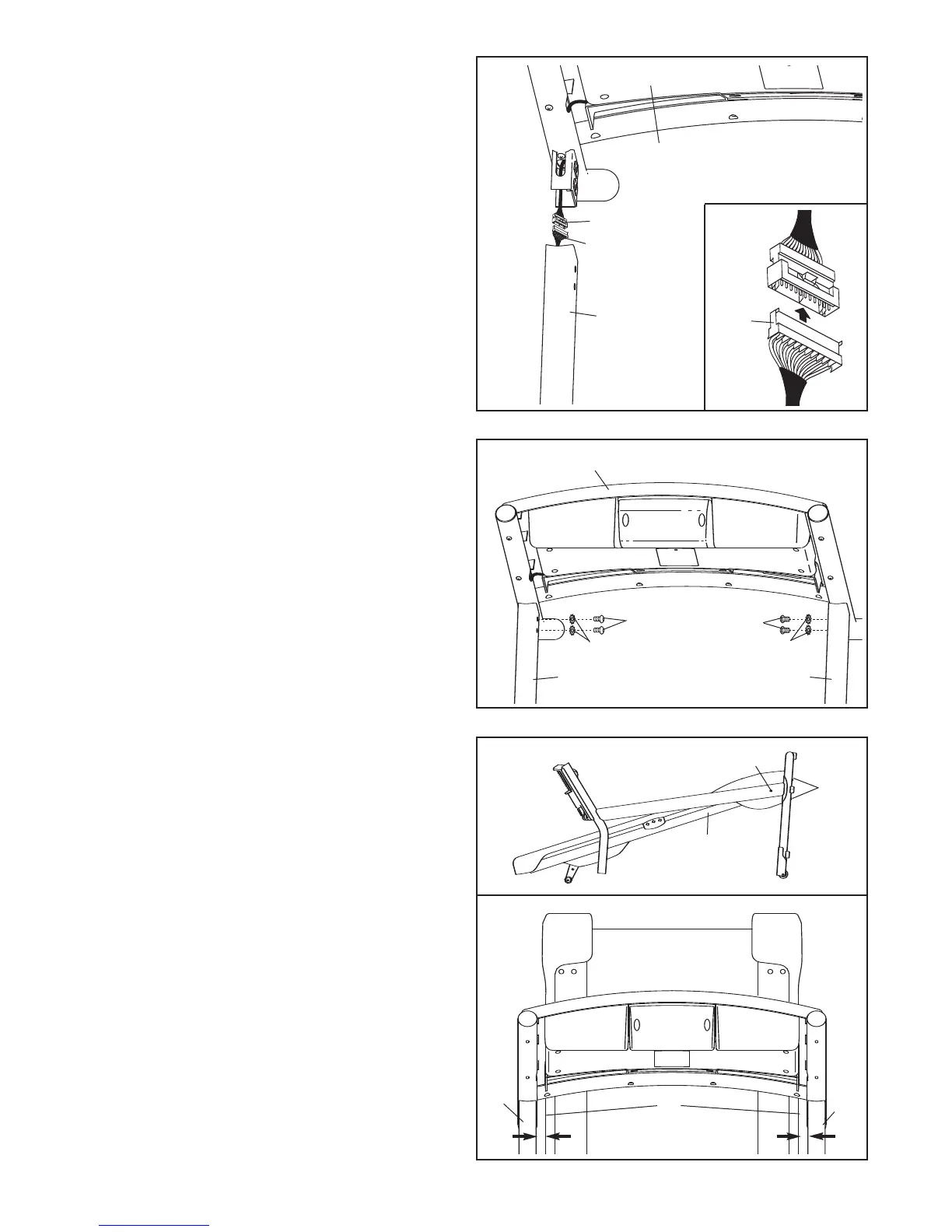

9. Appoggiare la Consolle (91) sui Montanti (53,
54). Assicurarsi che nessun filo venga pizzicato.
Inserire quattro Bulloni Corrimano (8) con quat-
tro Rondelle a Stella Corrimano (5) nei Montanti
come mostrato.
Facendo ricorso all’aiuto di un’altra persona, ab-
bassare attentamente i Montanti (53, 54) sul pa-
vimento.
9
8
8
5
5
91
54
53
8
. Con l’aiuto di una seconda persona, tenere il
Consolle (91) vicino al Montante Destro (54).
Rimuovere il laccio filo dal Filo Bardato (98).
C
ollegare il Filo Bardato al filo consolle.
Accertare che i connettori siano opportuna-
mente collegati (vedere disegno 8a). I connet-
tori dovrebbero scivolare contemporanea-
mente con facilità e scattare in posizione. Se
non dovesse succedere, girare uno dei connet-
tori e provare di nuovo.
QUALORA I CONNET-
TORI NON VENGANO COLLEGATI CORRET-
TAMENTE, LA CONSOLLE POTREBBE RI-
SULTARNE DANNEGGIATA QUANDO SI AT-
TIVA L’ALIMENTAZIONE. Inserire i connettori e
il filo in eccesso verso il basso nel Montante
Destro (54).
8
91
54
98
F
ilo Consolle
98
8a
10.
Vedere il disegno sottostante. Posizionare i
Montanti (53, 54) in modo tale che il Telaio (51)
del tapis roulant sia centrato tra i Montanti.
Firmly tighten the two Frame Bolts (1) and the
four Upright Bolts (2).
Fare attenzione a non
stringere troppo i Bulloni Telaio.
10
2
51
1
53
51
54
Vista dall’Alto
