10

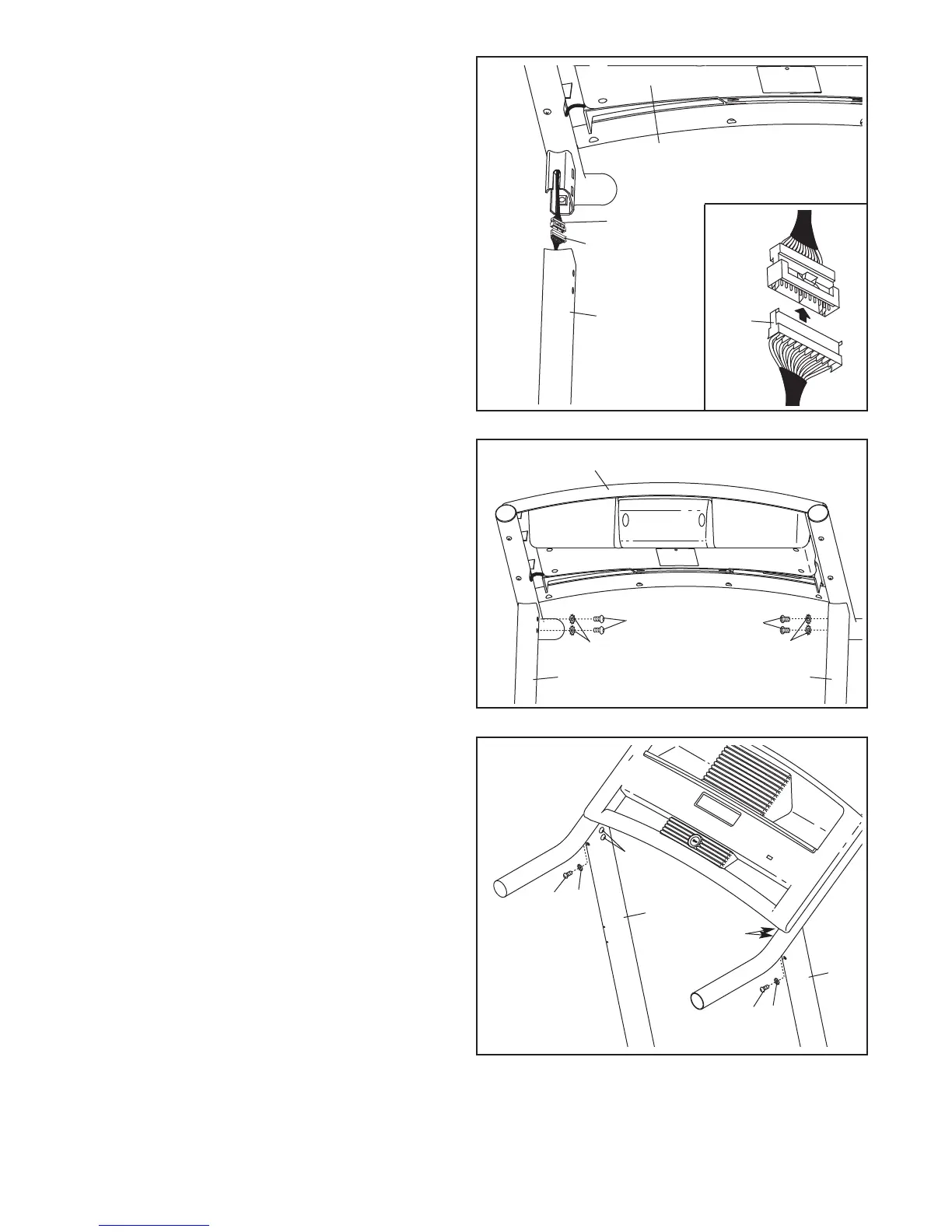

9. Umieść konsolę (91) na wspornikach (53, 54).
Upewnij się, że żadne przewody nie są
ściśnięte. Włóż cztery śruby poręczy (8) z
czterema podkładkami odginanymi poręczy (5)
do wsporników jak pokazano na rysunku. Nie
dokręcaj jeszcze śrub poręczy.
9
8
8
5
5
91
54
53
10. Włóż dwie śruby poręczy (8) z dwoma podkład-
kami odginanymi poręczy (5) do wsporników
(53, 54). Następnie mocno dokręć wszystkie
sześć śrub poręczy.
Z pomocą drugiej osoby, opuść ostrożnie ws-
porniki (53, 54) w dół.
10
8
8
8
5
8
5
54
53
8. Z pomocą drugiej osoby, przytrzymaj konsolę (91)
w
pobliżu prawego wspornika (54).
Usuń sznurek do przeciągnięcia przewodu z
przewodów (98). Przyłącz przewody do prze-
w
odu konsoli. Upewnij się, że złącza są połąc-
zone poprawnie (por. rys. 8a). Złącza
powinny wśliznąć się łatwo jedno w drugie i
zatrzasnąć na miejscu. Jeśli tak się nie stanie,
przekręć jedno ze złączy i spróbuj ponownie.
JESLI ZŁACZA NIE SA POŁACZONE
POPRAWNIE, KONSOLA MOZE ZOSTAC
USZKODZONA PO WŁACZENIU ZASILANIA.
Włóż złącza i zwisające przewody w dół do
prawego wspornika (54).
8
9
1
54
Przewód
konsoli
98
8a
98
