10
9. Coloque a Consola (91) sobre as Barras
Verticais (53, 54). Certifique-se de que não
existe nenhum fio entalado. Insira os quatro
Pinos do Apoio para as Mãos (8) com quatro
Anilhas em Forma de Estrela do Apoio para as
Mãos (5) nas Barras Verticais conforme a ilus-
tração. Não aperte ainda os Pinos do Apoio
para as Mãos.
9
8
8
5
5
91
54
53
10. Insira os dois Pinos do Apoio para as Mãos (8)
com duas Anilhas em Forma de Estrela do
Apoio para as Mãos (5) nas Barras Verticais
(53, 54). Depois, aperte firmemente os seis
Pinos do Apoio para as Mãos.
Com a ajuda de uma segunda pessoa, baixe
cuidadosamente as Barras Verticais (53, 54)
para o chão.
10
8
8
8
5
8
5
54
53

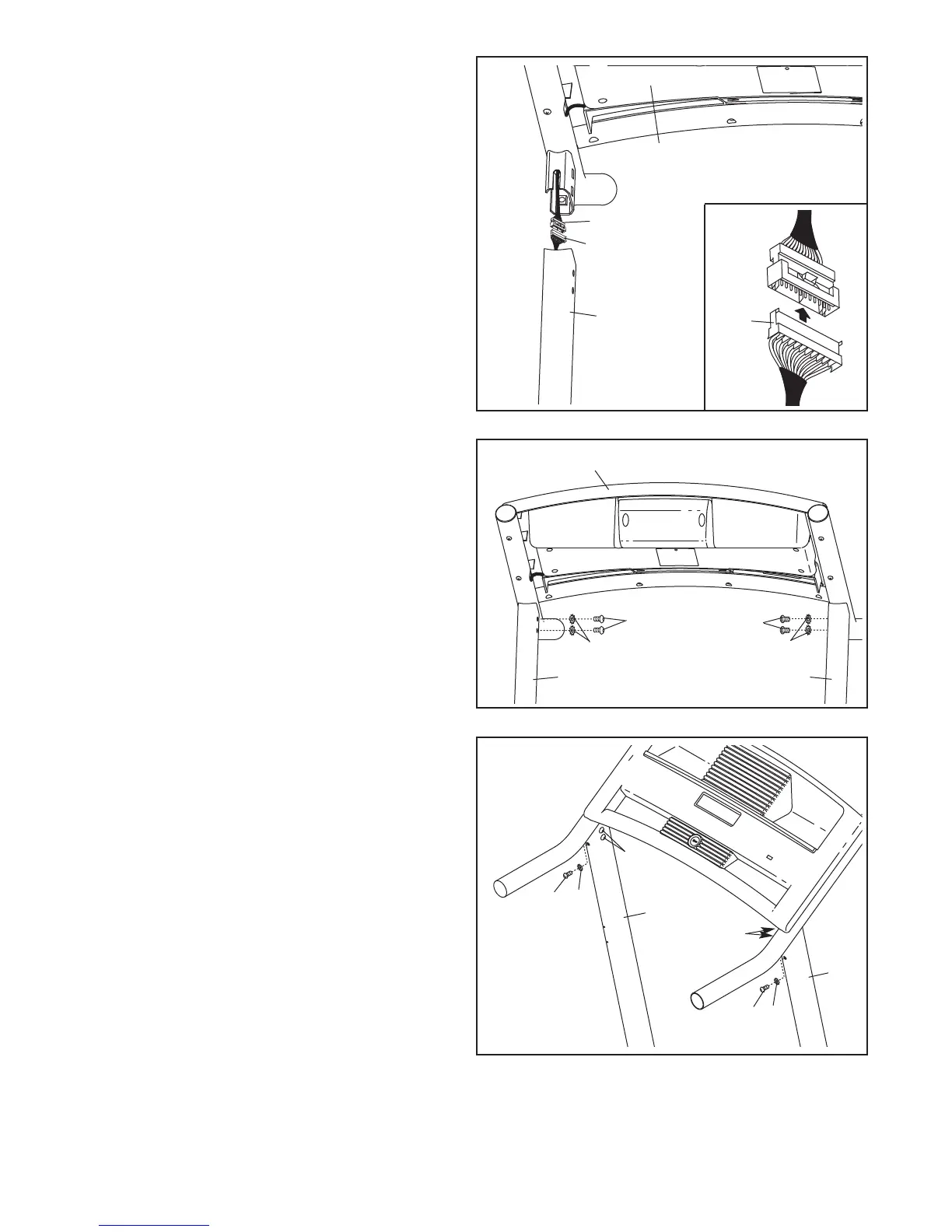

8. Com a ajuda de uma segunda pessoa, segure a
C
onsola (91) junto à Barra Vertical Direita (54).
Remova o atilho para fio da Cablagem (98).
Ligue a Cablagem ao fio da consola.
C
ertifique-se de que liga devidamente os
conectores (consulte o desenho 8a). Os
conectores devem deslizar entre si com fa-
cilidade e ficar encaixados. Se assim não
acontecer, rode um deles e volte a tentar. SE
OS CONECTORES NAO FICAREM CORREC-
TAMENTE LIGADOS, A CONSOLA PODERA
SOFRER DANOS QUANDO FOR LIGADA A
ALIMENTACAO ELECTRICA. Insira os conec-
tores e o excesso de fio de cima para baixo na
Barra Vertical Direita (54).
8
9
1
54
98
Fio da Consola
98
8a
