6
MONTAGE
De montage van deze loopband moet door twee mensen gebeuren. Plaats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
A
andacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking be-
v
indt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de bovenkant
van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.
Tijdens de montage zult u de meegeleverde inbussleutels , uw eigen kruiskopschroevendraaier
, en engelse sleutels , en knijptang nodig hebben .
Opgelet: Raadpleeg de TEKENING OM ONDERDELEN TE HERKENNEN in het midden van deze handleiding
als hulp bij het identificeren van de onderdelen. Bepaalde onderdelen kunnen vooraf gemonteerd zijn.

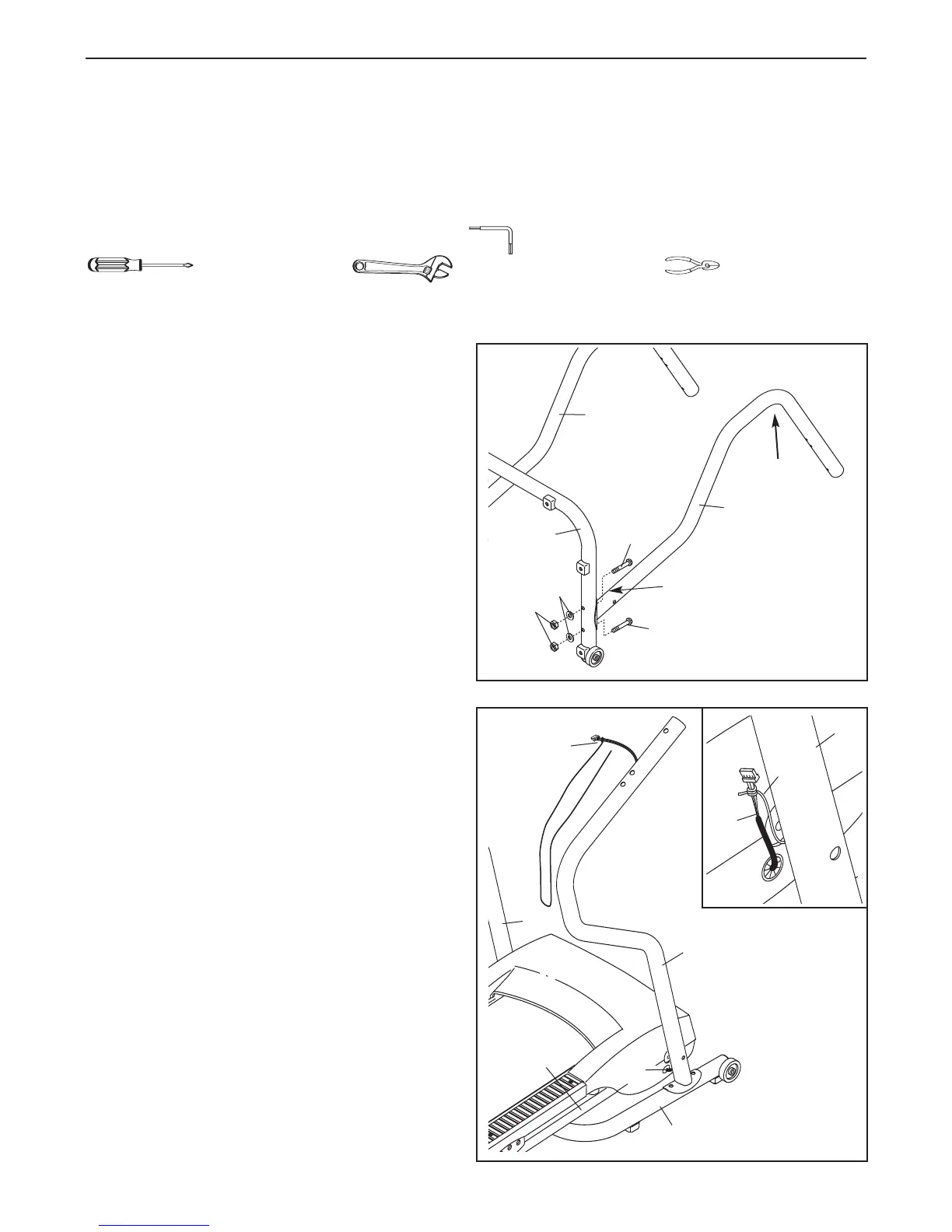

1. Zorg ervoor dat het snoer uit het stopcontact
getrokken is.
Laat een tweede persoon de Basis (52) in de
aangegeven positie vasthouden.
Neem de Rechter Handleuning (54), met een
groot gat aan de onderkant. Houd de Rechter
Handleuning vast zodat de gebogen kant aan
de aangegeven kant zit. Maak de Rechter Han-
dleuning aan de Basis (52) vast met twee Bouten
van de Handleuning (2), twee Tussenrin-gen van
de Handleuning (14) en twee Moeren (16). Draai
de Bouten van de Handleuning nog niet te
vast aan.
Maak de Linker Handleuning (53) aan de
Basis (52) vast op dezelfde manier.
1
54
16
Groot
Gat
52
2
2
14
53
Kromming
2. Met de hulp van een tweede persoon, til de
Handleuningen (53, 54) op, zodat de Basis (52)
plat op de vloer staat zoals getoond.
Plaats de voorkant van het Onderstel van de
Loopband (51) tussen de Handleuningen (53, 54)
zoals getoond. Neem dan de lange draad in het
onderste uiteinde van de Rechter Handleuning
(raadpleeg de inzet-tekening). Maak het uiteinde
van de draad aan het uiteinde van de
Draadkoker vast (98).
Trek dan aan het andere uiteinde van de draad
totdat de Draadkoker (98) uit het bovenste uit-
einde van de Rechter Handleuning (54) komt.
2
52
54
51
53
98
98
54
Draad
98
