6
MONTAŻ
D
o montażu potrzebne są dwie osoby. Umieść bieżnię na wolnej przestrzeni i usuń wszystkie materiały
opakowania; nie wyrzucaj opakowań do czasu całkowitego złożenia systemu. Uwaga: Spodnia część pasa
bieżni pokryta jest wysokiej jakości smarem. Podczas transportu niewielkie ilości smaru mogą przedostać się na
wierzchnią część pasa lub do kartonu. Nie wpływa to na funkcjonowanie bieżni. Jeśli na pasie znajduje się smar,
z
etrzyj go miękką szmatką i łagodnym, nieściernym środkiem czyszczącym.
Oprócz dołączonego klucza sześciokątnego , do złożenia bieżni niezbędny jest własny śrubokręt
krzyżakowy , klucz nastawny i szczypce do cięcia drutu .
Uwaga: Aby odnaleźć małe części podczas montażu, należy skorzystać z TABELI IDENTYFIKUJĄCEJ
CZĘŚCI wewnątrz niniejszego podręcznika. Niektóre z części mogą być już złożone.

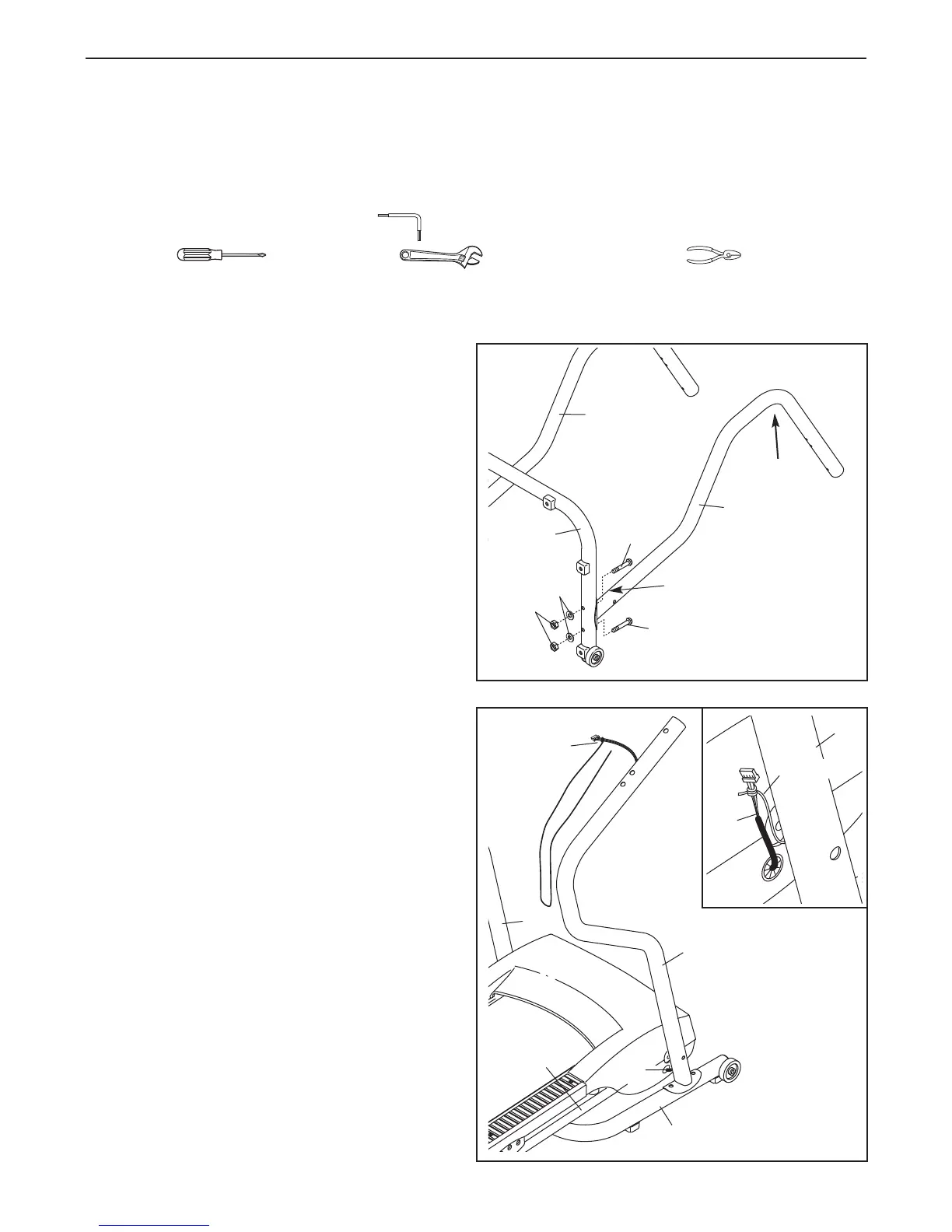

1. Upewnij się, że kabel zasilający jest odłąc-
zony od gniazdka.
Niech druga osoba trzyma podstawę (52) w
przedstawionej pozycji.
Odnajdź prawą poręcz (54), która ma duży
otwór w dolnej części. Ustaw prawą poręcz
tak, aby zgięcie było w pokazanej pozycji.
Przymocuj prawą poręcz do podstawy (52) za
pomocą dwóch śrub poręczy (2), dwóch pod-
kładek poręczy (14) i dwóch nakrętek (16). Nie
dokręcaj jeszcze śrub poręczy.
Przymocuj lewą poręcz (53) do podstawy
(52) w ten sam sposób.
1
54
16
Duży
otwór
52
2
2
14
53
Zgięcie
2. Z pomocą drugiej osoby, podnieś poręcze (53,
54), aby podstawa (52) znalazła się płasko na
podłodze jak przedstawiono na rysunku.
Umieść przedni koniec ramy bieżni (51) między
poręczami (53, 54) jak pokazano. Następnie
odnajdź długi przewód wewnątrz dolnego końca
prawej poręczy (p. rysunek w tekście).
Bezpiecznie obwiąż koniec przewodu wokół
końca przewodów (98).
Następnie ciągnij za drugi koniec przewodu, aż
przewody (98) zaczną wystawać z górnego
końca prawej poręczy (54).
2
52
54
51
53
98
98
54
Przewód
98
