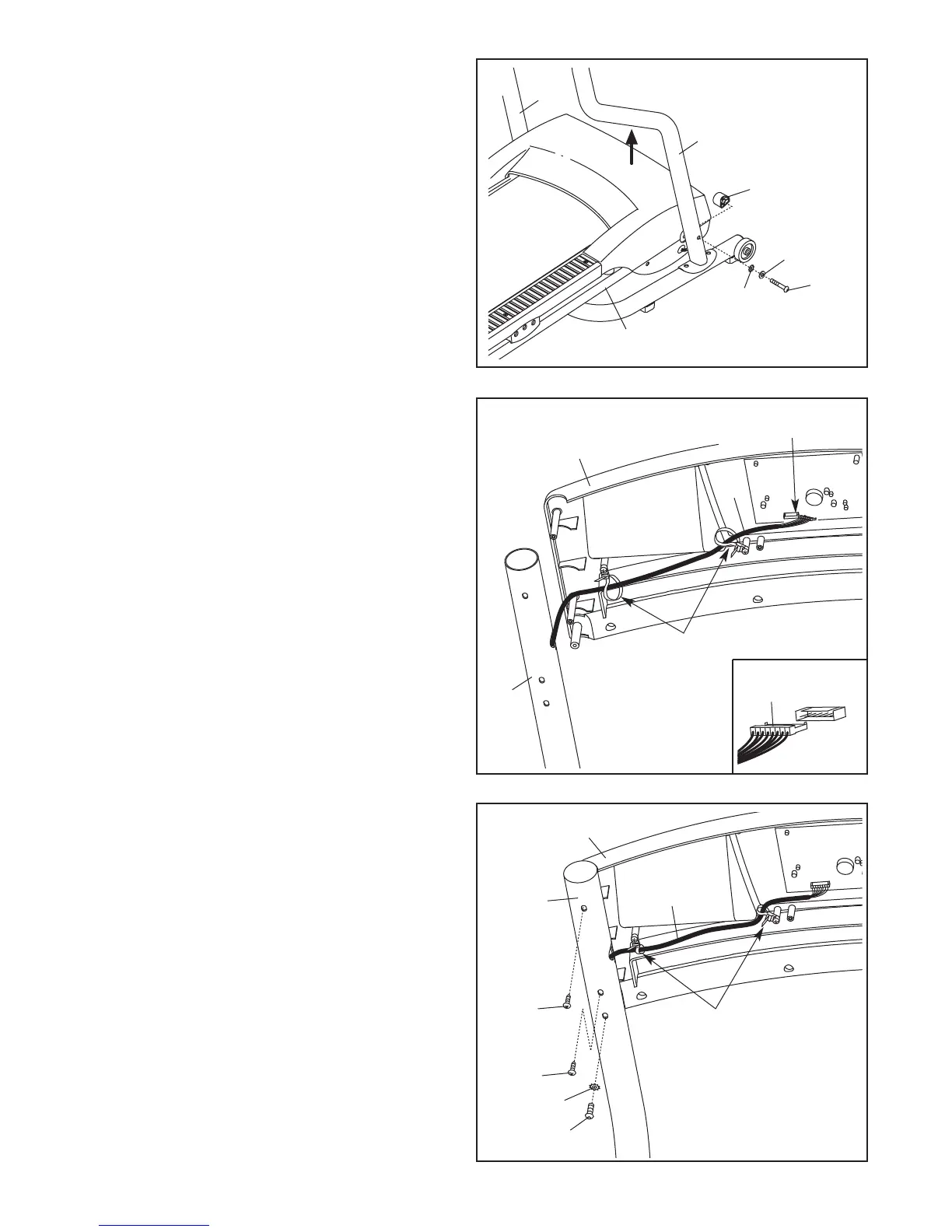

3. Niech druga osoba podniesie i przytrzyma
przedni koniec ramy (51). Umieść rozpórkę
ramy (11) pomiędzy prawym wspornikiem (54) a
r
amą. Przymocuj prawą poręcz do ramy za po-
mocą śruby osi ramy (1), podkładki ramy (14) i
p
odkładki odginanej poręczy (9). Nie dokręcaj
jeszcze śrub osi ramy.
Powtórz tę czynność z lewej strony bieżni.
Upewnij się, że nie ściskasz przewodu w
ramie (51) podczas wkładania śruby osi ramy
(1). Uwaga: Nie ma przewodu dla lewej poręczy
(53).
3
7
51
1
54
53
11
14
9
4. Przytrzymaj moduł konsoli (91) przy prawej
poręczy (54). Dotknij prawą poręcz, aby
pozbyć się elektryczności statycznej.
Następnie usuń przewód z końca przewodów
(98). Włóż koniec przewodów przez dwie pętle
plastikowych sznurków do przeciągnięcia prze-
wodów.
Następnie wciśnij koniec przewodów (98) w
złącze z tyłu modułu konsoli (91) w pokazanym
miejscu. Koniec przewodów powinien łatwo
wsuwać się do złącza i zatrzasnąć się na
miejscu. Jeśli to się nie uda, przekręć koniec
przewodów i spróbuj ponownie. Jeśli złącza nie
są połączone poprawnie, konsola może
zostać uszkodzona po włączeniu zasilania.
4
5. Umieść moduł konsoli (91) na prawej poręczy
(91) i lewej poręczy (nie pokazano). Częściowo
dokręć dwa wkręty poprzeczki (5) za pomocą
dwóch podkładek odginanych poprzeczki (12)
(pokazano tylko po jednej sztuce każdego) do
poręczy i modułu konsoli. Następnie częściowo
dokręć cztery wkręty konsoli (7) (pokazano tylko
dwa) do poręczy i modułu konsoli. Następnie
dokręć wszystkie sześć wkrętów.
Włóż zwisające przewody (98) w dół do prawej
poręczy (54 ). Następnie zaciśnij dwa plas-
tikowe sznurki wokół przewodów, i obetnij końce
plastikowego sznurka.
5
Plastikowe
sznurki
Złącze
91
54
98
91
98
54
7
7
12
5
Plastikowe
sznurki
98
