5
Arandela de
M10 (35)–2
Contratuerca de
M10 (33)–5
Juego de Pernos del Brazo del Pedal
(40)–2
Contratuerca de
M6 (27)–4
Tornillo con Nylon de M10
x 25mm (22)–2
Perno de Porte de M10 x 75mm (34)–4
Perno Botón de M6 x 38mm
(50)–4
Tornillo de Cabeza Plana
de M6 x 45mm (36)–4
Arandela
Ondulatoria (59)–2
Tornillo de
M4 x 16mm (42)–4
Tornillo con Nylon
de M10 x 15mm
(48)–4
Perno Boton de M10 x 68m (64)–1
MONTAJE
P
ara el montaje se necesitan dos personas. Coloque todas las piezas del entrenador elíptico en un área
despejada y retire los materiales de embalaje. No se deshaga de los materiales de embalaje hasta haber termi-
nado el montaje.
Además de las herramientas incluidas, el montaje requiere de un destornillador Phillips ,
una llave ajustable y una pinza .

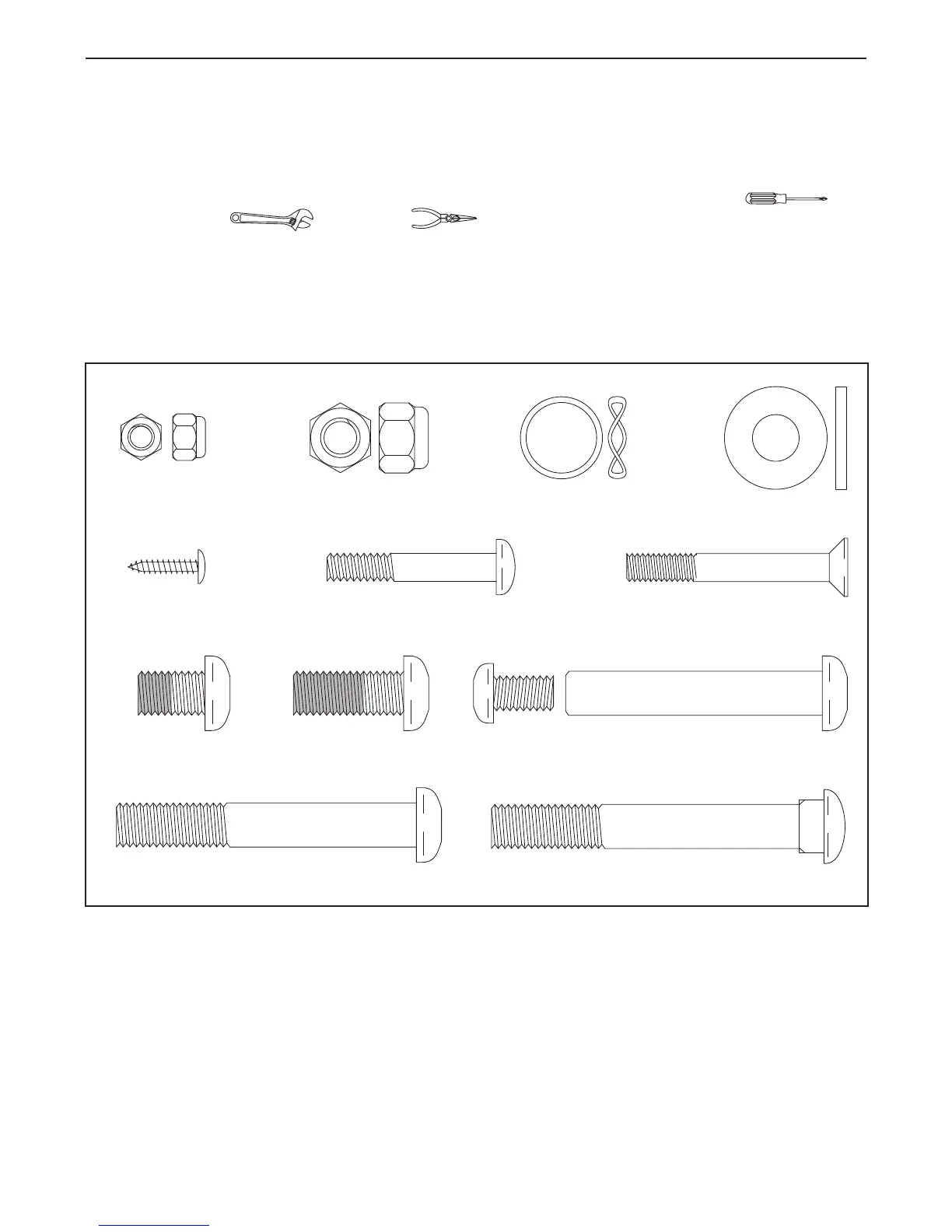

Cuando ensamble el entrenador elíptico, use los dibujos que se muestran abajo para identificar las piezas
pequeñas. El número entre paréntesis que hay debajo de cada dibujo es el número de la pieza en la LISTA DE
LAS PIEZAS hacia el final de este manual. El número que aparece después del paréntesis es la cantidad nece-
saria para el montaje. Nota: Si no encuentra alguna de las piezas en la bolsa de piezas, compruebe si ha
sido previamente conectada a una de las piezas que se va a ensamblar.
