9
ETL-ES-Halley Smart B-WH21
9

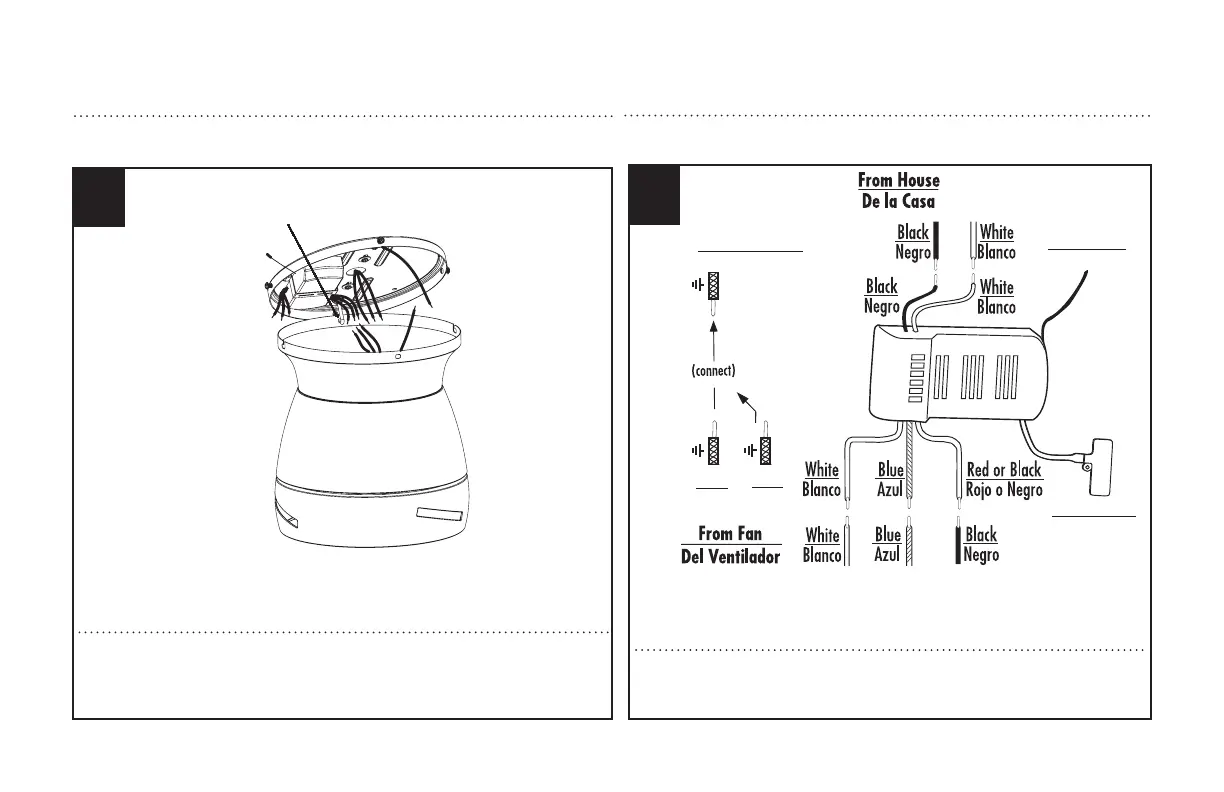

Raise the fan assembly and insert the hook from the mounting plate into a closed
hole (1) on the canopy. This will allow for hands-free wiring.
Levante el montaje del ventilador e inserte el gancho del soporte de montaje en uno
de los agujeros cerrados (1) del dosel. De este modo, tendrá las dos manos libres
para realizar el cableado.
7
MOUNTING BRACKET INSTALLATION
INSTALACIÓN CON SOPORTE DE MONTAJE
1
WIRING OPTIONS
OPCIÓN DE CABLEADO
8
Make wiring connections from the house and the motor to the smart remote receiver as
shown above. Connect using wire nuts (provided).
Haga las conexiones de cableado del alojamiento y el motor al receptor remoto
inteligente como se indica más arriba. Utilice las tuercas para cables incluidas.
Bare Copper or Green
Cobre Pelado o Verde
Green
Verde
Green
Verde
R.F. Antenna
WI-FI Antenna
Antenna R.F.
Antenna Wi-Fi
