Manuel des consignes d'utilisation de Westward 13X032A et 13X037A
SHI844
Imprimé en Chine
082015
Crics hydrauliques à levage
rapide pour entretien
Veuillez lire et conserver ces instructions. Lisez-les attentivement avant d'essayer d'assembler, d'installer, d'utiliser ou
d'entretenir le produit décrit. Protégez-vous et protégez les autres en observant toutes les consignes de sécurité.
Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels. Conservez ces instructions
pour pouvoir les relire.
Spécications et dimensions
Informations Générales et Informations Relatives à la Sécurité
Conservez ces instructions. Pour votre sécurité, lisez, comprenez et respectez toutes les consignes fournies avec ce
produit ou se trouvant sur celui-ci avant de l’utiliser. Le propriétaire, ainsi que l’utilisateur, doit comprendre le
fonctionnement du produit, ses caractéristiques de fonctionnement et les consignes de sécurité associées à son
utilisation avant de s’en servir. Ces personnes doivent aussi savoir que, pour utiliser ou réparer ce produit, il peut
être nécessaire d’avoir des connaissances ou des habiletés spéciales. Avant que l’utilisation de cet appareil ne soit
autorisée, il faut lire, dans la langue maternelle de l’opérateur, les instructions et les informations relatives à la sécurité
pour qu’il en prenne connaissance et discuter de celles-ci avec lui, de manière à s’assurer qu’il les comprend. S’il y a
des doutes quant à la façon adéquate et sécuritaire de se servir du produit, il faut en cesser l’utilisation immédiatement.
Inspectez avant chaque utilisation. N’utilisez pas ce produit s’il est dans un état anormal, comme lorsqu’il y a des
souduresn fissurées, des dommages ou des pièces manquantes ou mal fixées. Tout équipement qui semble être
endommagé d’une quelconque façon, est usé ou fonctionne de manière anormale ne doit plus être utilisé jusqu’à
ce qu’il soit réparé. Si le produit a été soumis ou s’il y a des raisons de croire qu’il a été soumis à une charge ou à
un choc anormal, cessez de l’utiliser immédiatement jusqu’à ce qu’il soit inspecté à un centre de réparation autorisé
par le fabricant (communiquez avec le distributeur ou le fabricant pour avoir une liste des endroits autorisés). Il est
recommandé qu’une inspection annuelle soit faite à un centre autorisé. Il est possible de se procurer d’autres étiquettes
et d’autres manuels auprès du fabricant.
Description
Les crics hydrauliques à levage rapide pour entretien Westward sont des appareils indépendants conçus pour soulever, et
non supporter, une partie de véhicule. Les crics pour entretien (13X032A et 13X037A) avec un système de levage rapide
permettent d'entrer en contact avec le point de levage en appuyant une seule fois sur le levier. Ils sont dotés d'une soupape
de dérivation pour prévenir les dommages pouvant être causés par une surcharge.

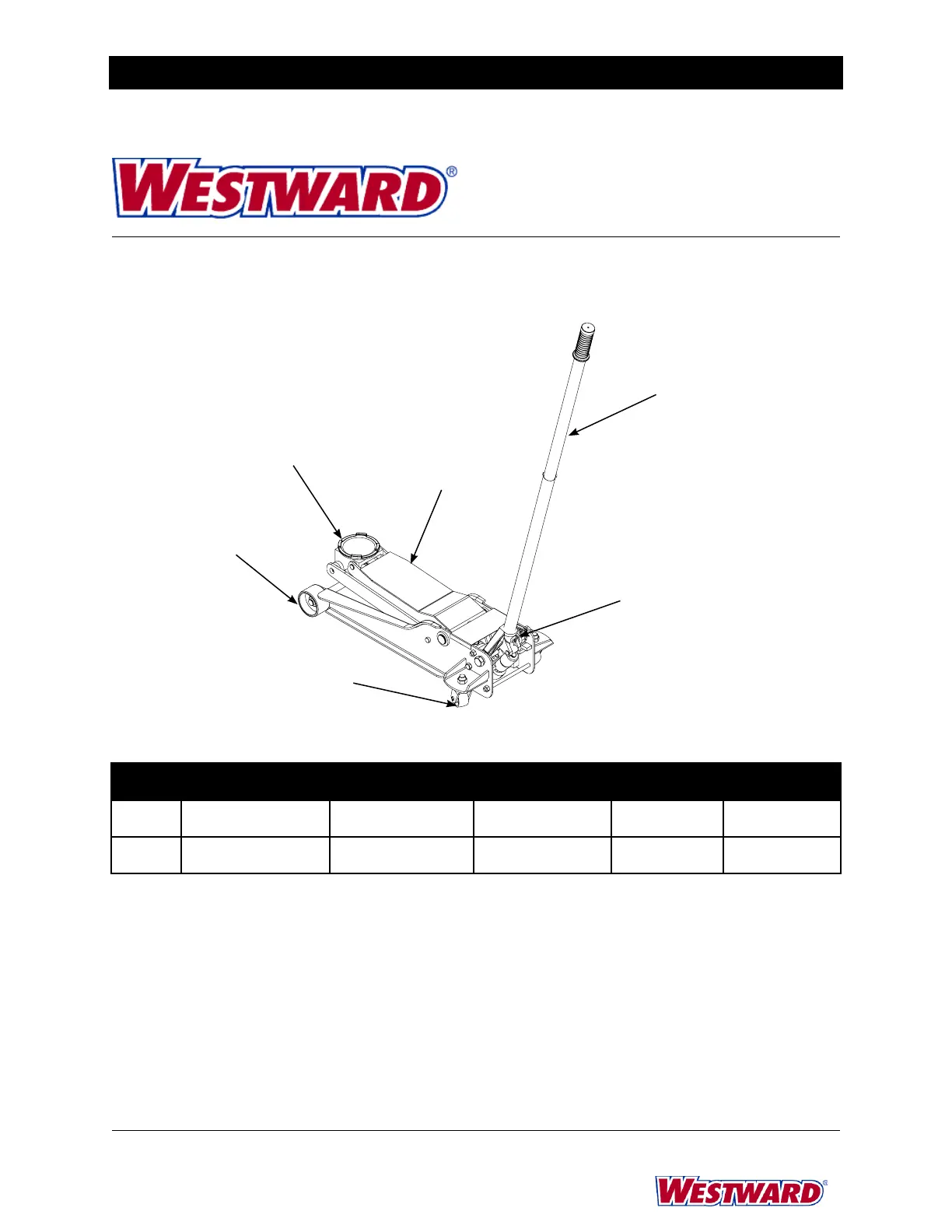

Figure 1 : Pièces d'un cric type
Vis de remplissage d'huile/de l'évent
(Consultez le dessin des pièces pour son emplacement.)
Poignée
(Soupape de surpression)
Point d'appui
Bras de levage
Galet
Roue avant
Articulation de la poignée
Modèle Capacité Longueur
Longueur de
poignée
Haut. min. du
point d'appui
Haut. max. du
point d'appui
13X032A 3 175 kg (3,5 t. amér.) 78,42 cm (30-7/8 po)
126,68 cm
(49-7/8 po)
10,16 cm (4 po)
54,93 cm
(21-5/8 po)
13X037A 2 268 kg (2,5 t. amér.) 74,61 cm (29-3/8 po)
126,68 cm
(49-7/8 po)
10,16 cm (4 po)
51,44 cm
(20-1/4 po)
