Gatos hidráulicos de
servicio de elevación rápida
Manual de instrucciones de funcionamiento de Westward 13X032A y 13X037A
SHI844
Impreso en China
082015
Lea y guarde estas instrucciones. Léalas atentamente antes de intentar armar, instalar, hacer funcionar o realizar el
mantenimiento del producto descrito. Cumpla con toda la información de seguridad para protegerse a sí mismo y a los
demás. Si no se respetan estas instrucciones, podrían producirse lesiones personales o daños a la propiedad. Guarde
estas instrucciones para referencia futura.
Descripción
El gato hidráulico de servicio de elevación rápida de Westward es un dispositivo autónomo diseñado para levantar, no
soportar, una carga parcial del vehículo. Los gatos de servicio (13X032A y 13X037A) con sistema de elevación rápida ofrecen
una bomba que se eleva hasta alcanzar el punto de contacto. Este gato posee un dispositivo de derivación incorporado que
evita los daños producidos por la sobrecarga.
Especicaciones y dimensiones
Información general y de seguridad
Conserve estas instrucciones. Para su seguridad, lea, comprenda y siga la información que viene con este dispositivo
antes de su uso. El propietario u operador debe tener conocimientos sobre el dispositivo, sus características operativas y
las instrucciones para un funcionamiento seguro antes de utilizar el equipo. El propietario u operador debe tener presente
que el uso y la reparación de este producto podrían requerir habilidades y conocimientos especiales. Es preciso leer y
analizarlasinstruccionesylainformacióndeseguridadconeloperador,ensulenguamaterna,andeasegurarsede
que el operador comprenda su contenido antes de recibir autorización para el uso de este equipo. Si tiene dudas sobre el
uso seguro y adecuado de este dispositivo, proceda a sacarlo de servicio de inmediato.
Inspeccione el dispositivo antes de cada uso. No use el dispositivo si presenta anomalías, como grietas en la
soldadura,opiezasdañadas,ojasofaltantes.Debesacardeserviciotodoequipoquepresentedaños,delanaturaleza
que fueren, esté gastado o funcione mal hasta su reparación. Si tiene la sospecha o la certeza de que el equipo fue
sometido a una carga o sufrió un impacto anormal, interrumpa el uso de inmediato hasta que sea controlado por un
centro de reparación autorizado por la fábrica (comuníquese con el distribuidor o fabricante para obtener una lista de los
centros de reparación autorizados). Se recomienda realizar una inspección anual a cargo de un centro de reparaciones
autorizado.Lasetiquetasylosmanualesdeloperadorestándisponiblesporpartedelfabricante.Antesdeluso(ref.g.1)
Tornillo de ventilación de llenado de aceite
(consulte la ilustración de las piezas para ver la ubicación)
Manija
(válvula de liberación)
Asiento
Brazo elevador
Ruedecilla
Rueda delantera
Horquilla de la manija

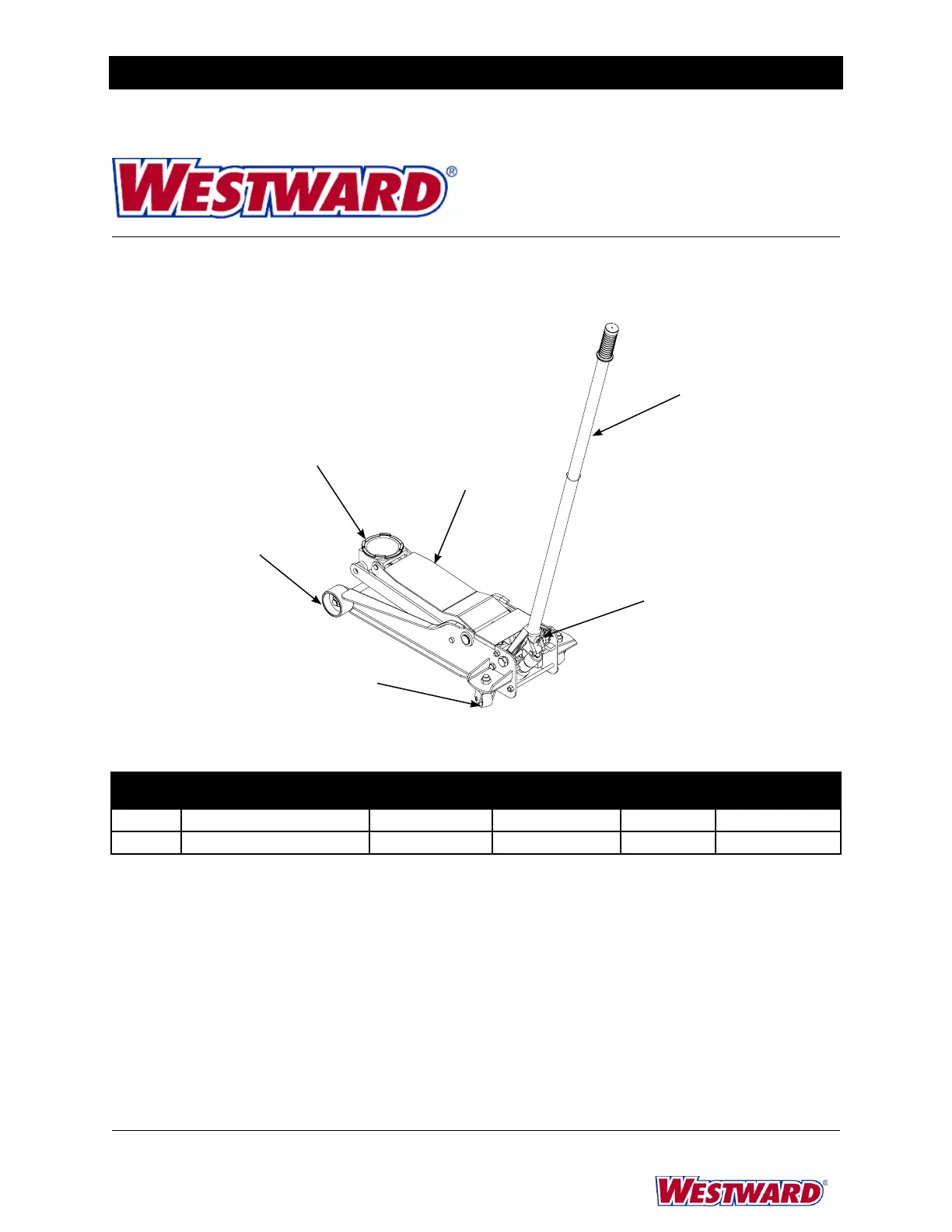

Figura 1 - Nomenclatura habitual de un gato
Modelo Capacidad Largo
Longitud
de la manija
Altura mín.
del asiento
Altura máx.
del asiento
13X032A 3-1/2 toneladas (7000 libras) 30-7/8" (78,4 cm) 49-7/8" (126,7 cm) 4" (10,2 cm) 21-5/8" (54,9 cm)
13X037A 2-1/2 toneladas (5000 libras) 29-3/8" (74,6 cm) 49-7/8" (126,7 cm) 4" (10,2 cm) 20-1/4" (51,4 cm)
