34
5. Tirer l’équerre de soutien contre l’extérieur de la structure.
Serrer 2 vis à métaux de ⁷⁄₁₆" sur le dessus de la plaque de
soutien.
6. Régler le boulon de nivellement afin de positionner l’équerre
de soutien à niveau. Serrer le contre-écrou du boulon de
nivellement.
REMARQUE : Le climatiseur doit être de niveau ou
légèrement incliné vers l’arrière pour faciliter l’évacuation des
condensats.
7. Couper 2 morceaux de joint à la hauteur de l’ouverture de la
fenêtre. Enlever le dos protecteur et appliquer sur les bords
du cadre de la fenêtre et du châssis coulissant qui reposera
contre l’appareil.
Positionnement du climatiseur dans la fenêtre
1. Faire glisser l’appareil sur la plaque de soutien. S’assurer que
la rainure latérale de l’appareil vient s’abouter contre le bord
vertical du cadre de la fenêtre.
REMARQUE : Si la rainure latérale du climatiseur ne prend
pas prise solidement contre le cadre de la fenêtre, enlever le
climatiseur et régler à nouveau le boulon de nivellement.
2. Percer 2 trous de ¹⁄₈" dans le profilé constituant le cadre de la
fenêtre, de manière à ce qu’ils soient alignés sur les trous
déjà percés dans la traverse inférieure. Installer 2 vis
autotaraudeuses de ³⁄₈" dans ces trous.
REMARQUE : Si la hauteur du cadre de fenêtre n’est pas
suffisante pour permettre l’utilisation des trous déjà percés,
percer 2 nouveaux trous à côté des trous existants pour
attacher la traverse inférieure de l’appareil à la plaque de
soutien. Le climatiseur doit être fermement fixé au cadre de
fenêtre ou à la plaque de soutien.
3. Faire glisser le cadre intérieur de la fenêtre pour la fermer.
S’assurer que le bord vertical du cadre intérieur est appuyé
fermement contre le côté de la caisse du climatiseur. Couper
le joint restant à longueur égale à la largeur de l’ouverture de
la fenêtre. Enlever le dos protecteur et appliquer sur le bord
intérieur supérieur du cadre de la fenêtre.
4. Poser les pinces rapides sur le bord intérieur supérieur et
inférieur de la fenêtre afin de bloquer.
5. Se munir du joint en plastique fourni, le couper à la longueur
désirée et l’insérer entre le cadre de fenêtre intérieur et le
cadre extérieur.
6. Voir “Pour compléter l’installation”.
Installation dans une fenêtre à battants en métal ou
en bois
■ Manipuler le climatiseur avec précaution.
■ S'assurer que le climatiseur ne tombe pas de l'ouverture lors
de l'installation ou de la dépose.
■ Ne pas bloquer les persiennes sur le panneau avant.
■ Ne pas bloquer la circulation de l'air à l'extérieur du
climatiseur.
■ Le cadre de la fenêtre et le côté de la structure doivent
pouvoir supporter le poids du climatiseur.
Montage dans une fenêtre à battants en métal
Ce climatiseur peut être inséré dans la plupart des fenêtres à
battants. Tel qu’expédié de l’usine, l’appareil rentre dans une
ouverture de fenêtre minimale de 15¹⁄₂" (39,4 cm) de largeur et de
22" (55,9 cm) de hauteur. Il est préférable de monter l’appareil à
travers une fenêtre fermée ou fixe. Le montage peut également
être effectué dans un cadre de fenêtre ouvert si la fenêtre ouverte
peut être fixée solidement à l’extérieur du bâtiment ou enlevée
complètement.
Fenêtre fermée ou fixe
Poser l’appareil dans un châssis fixe afin d’éviter les poignées de
manivelle ou les crémones de fenêtre. Si l’appareil doit être posé
dans un châssis ouvrant ou à côté de celui-ci, il peut être
nécessaire d’enlever la crémone, la poignée ou les deux.
■ Enlever la poignée de la manivelle et fixer solidement la
fenêtre en position fermée. Enlever les carreaux et les
meneaux horizontaux jusqu’à une hauteur suffisante pour
monter l’appareil.

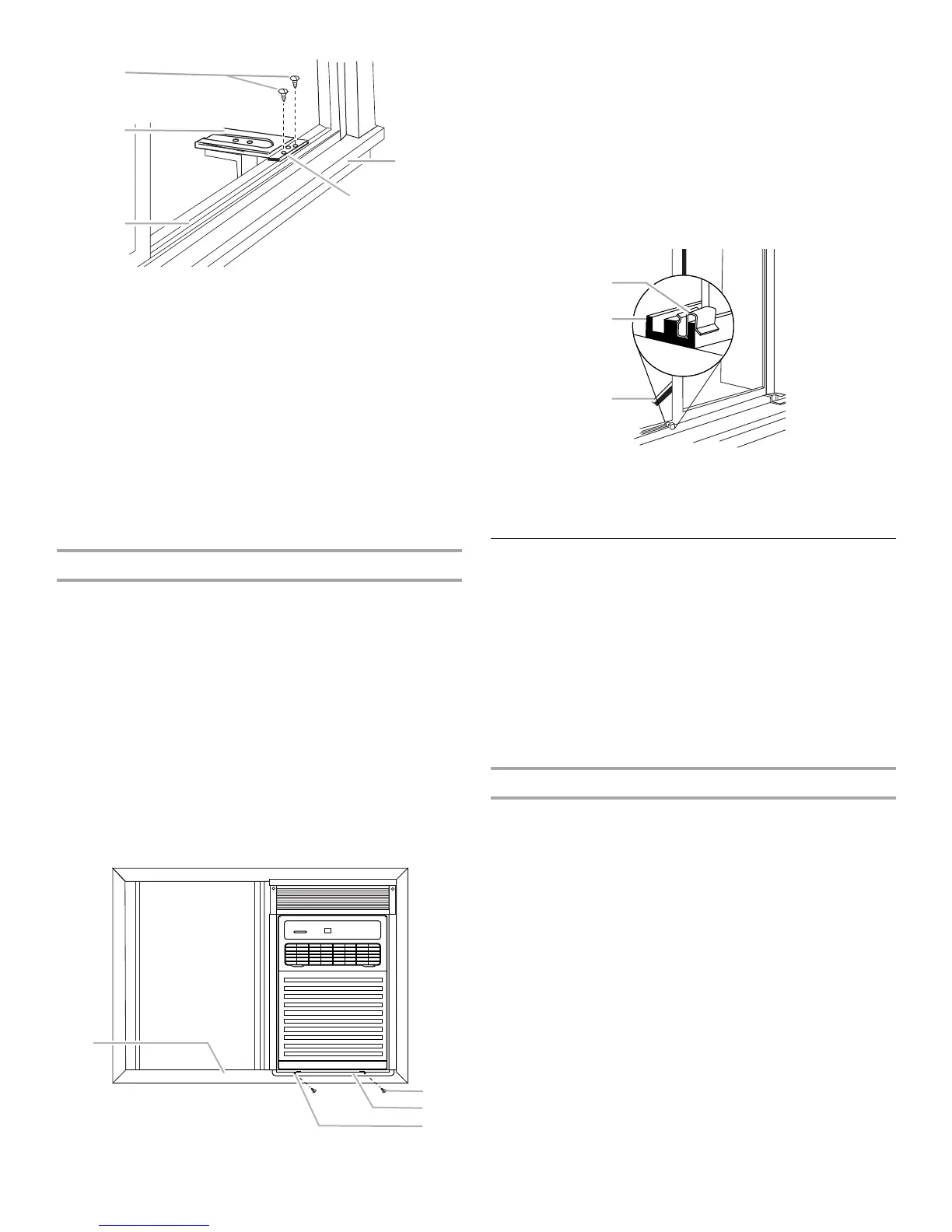

A. Vis à bois de 1"
B. Plaque de soutien
C. Rail de fenêtre inférieur
D. Appui de la fenêtre
E. Entretoise
A. Cadre de rainure de fenêtre
B. Vis autotaraudeuse de
³⁄₈
"
C. Traverse inférieure
D. Trou percé de
¹⁄₈
"
A
B
C
E
A
A. Pinces rapides
B. Rainure de fenêtre
C. Joint en plastique
A
B
C
