36
Pour compléter l’installation
1. Placer le dispositif de retenue supérieur sur le bord supérieur
du panneau de remplissage, puis placer le bord inférieur du
panneau de remplissage dans la rainure du dispositif de
retenue inférieur (monté sur l’appareil). Le panneau de
remplissage peut être dressé au couteau ou aux ciseaux
suivant la hauteur de la fenêtre. Faire glisser les glissières
vers le haut en s’assurant que le panneau de remplissage est
aligné dans les glissières.
2. Avec les glissières vers le haut contre le dispositif de retenue
supérieur, percer un trou de ¹⁄₈" dans le cadre de fenêtre en
l’alignant avec le trou existant de la glissière. Insérer une vis
autotaraudeuse de ³⁄₈" dans le trou. Effectuer la même
opération pour l’autre glissière.
3. Vérifier tous les joints et colmater toutes les fuites d’air autour
de l’appareil. Utiliser du mastic pour boucher toute ouverture
mineure.
4. Brancher sur une prise à 3 alvéoles reliée à la terre.
5. Appuyer sur RESET (réinitialisation) sur la prise du cordon
d'alimentation.

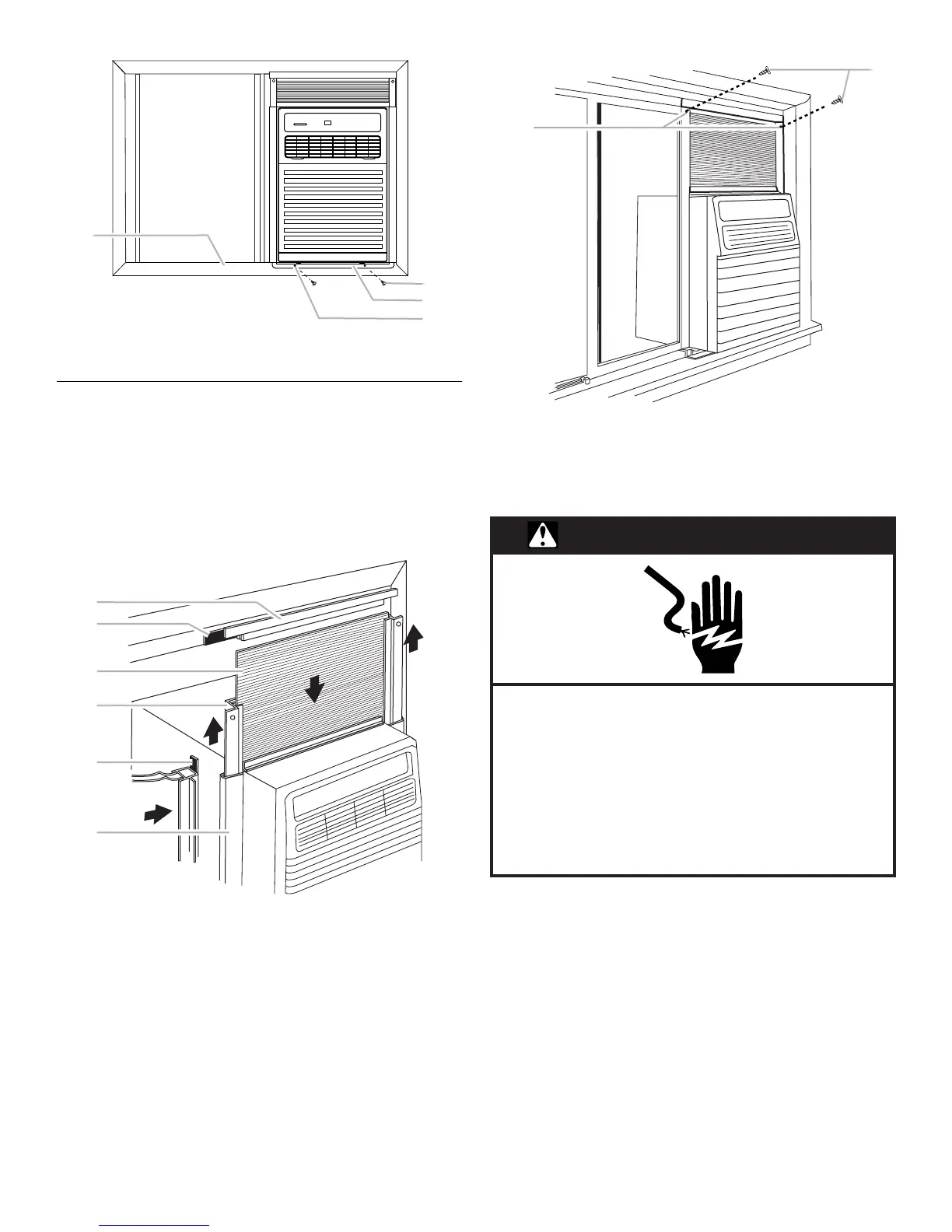

A. Cadre de rainure de fenêtre
B. Vis autotaraudeuse de
³⁄₈
"
C. Traverse inférieure
D. Trous percés de
¹⁄₈
"
A. Dispositif de retenue
supérieur
B. Joint sous le dispositif
de retenue supérieur
C. Panneau de remplissage
D. Glissière
E. Joint entre le côté de la caisse
et le châssis coulissant
(installation dans fenêtre
coulissante uniquement)
F. Rainure latérale
A
A
B
C
D
E
F
A. Trou percé de ¹
⁄₈
"
B. Vis autotaraudeuse de
³⁄₈
"
A
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée
à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
