4.1 Ligação eléctrica
A ligação eléctrica da máquina de lavar loiça e da eventual aparelhagem suplementar deve ser
efectuada por pessoal autorizado e qualificado, com respeito com as normas em vigôr; observar
também as disposições técnicas de ligação.
A potência total instalada está alistada na placa de dados técnicos da máquina.
Juntamente com a máquina não devem ser protegidos outros aparelhos.
O utente deve providenciar á instalação, conforme as normas em vigôr, de um interruptor geral na
linha de alimentação eléctrica e de um interruptor diferencial compatível com as características da
máquina.
Tais interruptores devem ser instalados perto da máquina, devem ser fácilmente acessíveis após a
instalação e garantir a desligação completa da rede eléctrica em condições de categoria de
sobretensão III.
5 ANTES DA ENTRADA EM FUNCIONAMENTO (Instalador)
PRIMEIRA ENTRADA EM FUNCIONAMENTO
O sistema eléctrico de protecção deve ser sujeito a um teste funcional antes da entrada em funcionamento. A
instalação deve ser efectuada e/ou verificada pelo revendedor autorizado que se ocupará da primiera entrada
em funcionamento e das instruções relativas ao funcionamento da máquina de lavar loiça.
PREPARAÇÃO PARA O USO
Importante:
O doseador abrilhantante está sempre presente, o
doseador detergente sómente para laguns modelos.
Se ambos os doseadores estiverem presentes
posicionar os recipientes externos de detergente e
abrilhantante e inserir-lhes os respectivos tubos de imersão
postos por trás da máquina.
Tubo vermelho: detergente
tubo trasparente: abrilhantante

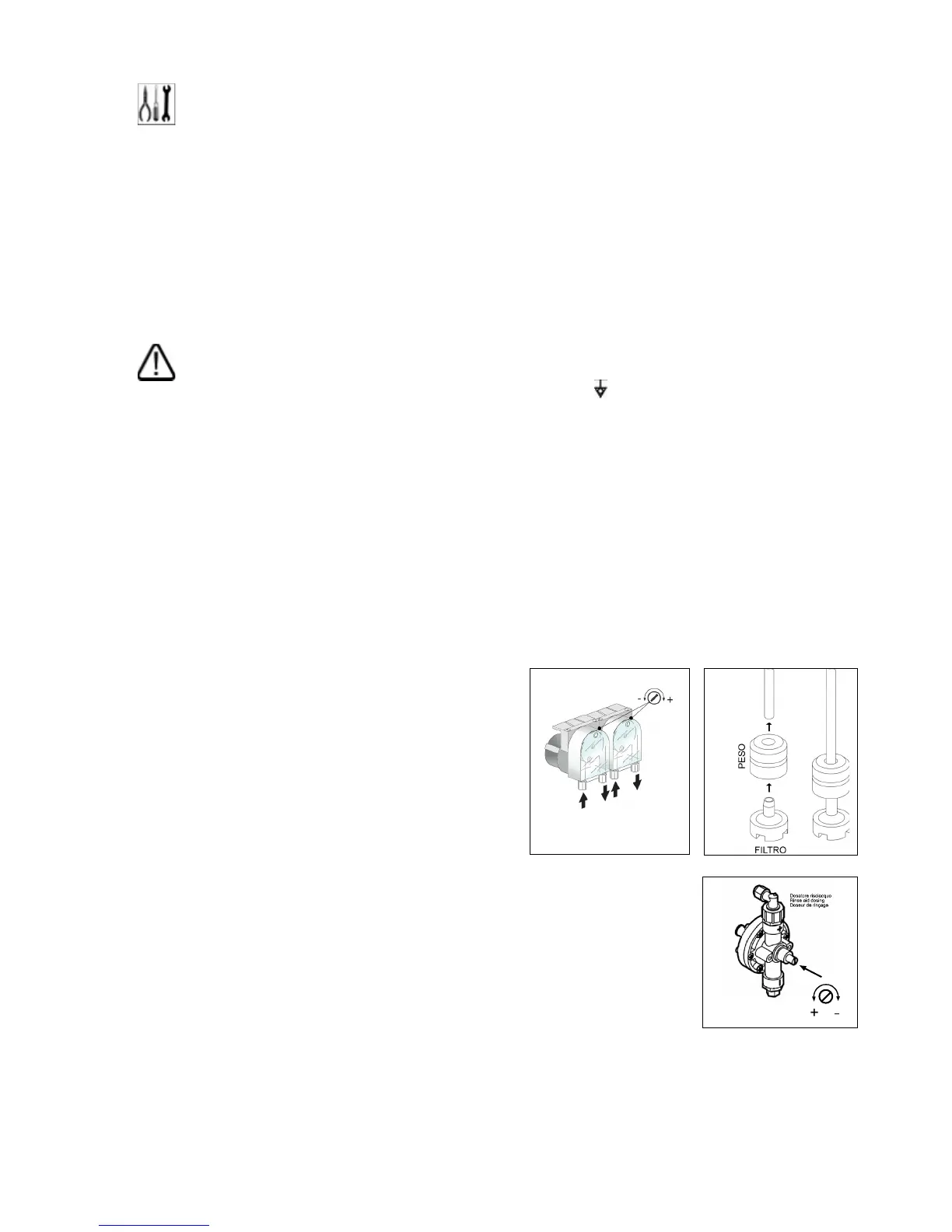

Antes de introduzir os tubos nos recipientes aplicar nas
extremidades o peso (necessário para mantêr a imersão no
fundo do recipeinte) e o filtro conforme indicado na figura.
Para a regulação usar os parafusos de regulação indicadas na figura, recomenda-se
de fazer efectuar a regulação ao pessoal da sociedade fornecedora dos produtos de
detergentes.
Se o doseador detergente não foi pré-montado, é possível instalár-lo sucessivamente
pedino o KIT relativo.
Em alternativa é possível adaptar um doseador externo efectuando a ligação
eléctrica com um cabo 2x0,5 mm tipo H05 RN-F, inserido através da passagem
indicada no esquema CARACTERÍSTICAS TÉCNICAS e ligada conforme o esquema
eléctrico em dotação com a máquina de lavar loiça.
O doseador deve ser 230V/50 Hz com potência máxima absorvida de 15 W.
Ligar ao doseador detergente externo á máquina através do tubo vermelho supracitado.
Atenção!!!
A máquina não tem tensão sómente quando o interruptor geral estiver desactivado.
- Ligar o aparelho ao sistema equipotencial de uso. O borne
para a ligação está posto na zona
posterior inferior da máquina.
- O condutor de protecção (PE) é de côr amarelo-verde, o condutor neutro (N) é de côr azul e os
condutores de fase (L1, L2, L3) são de côr preto, cinza e castanho.
