SERVICE
Whirlpool Europe 10.10.1995 / Page 7
Customer Service Doc. No: 4812 712 11084

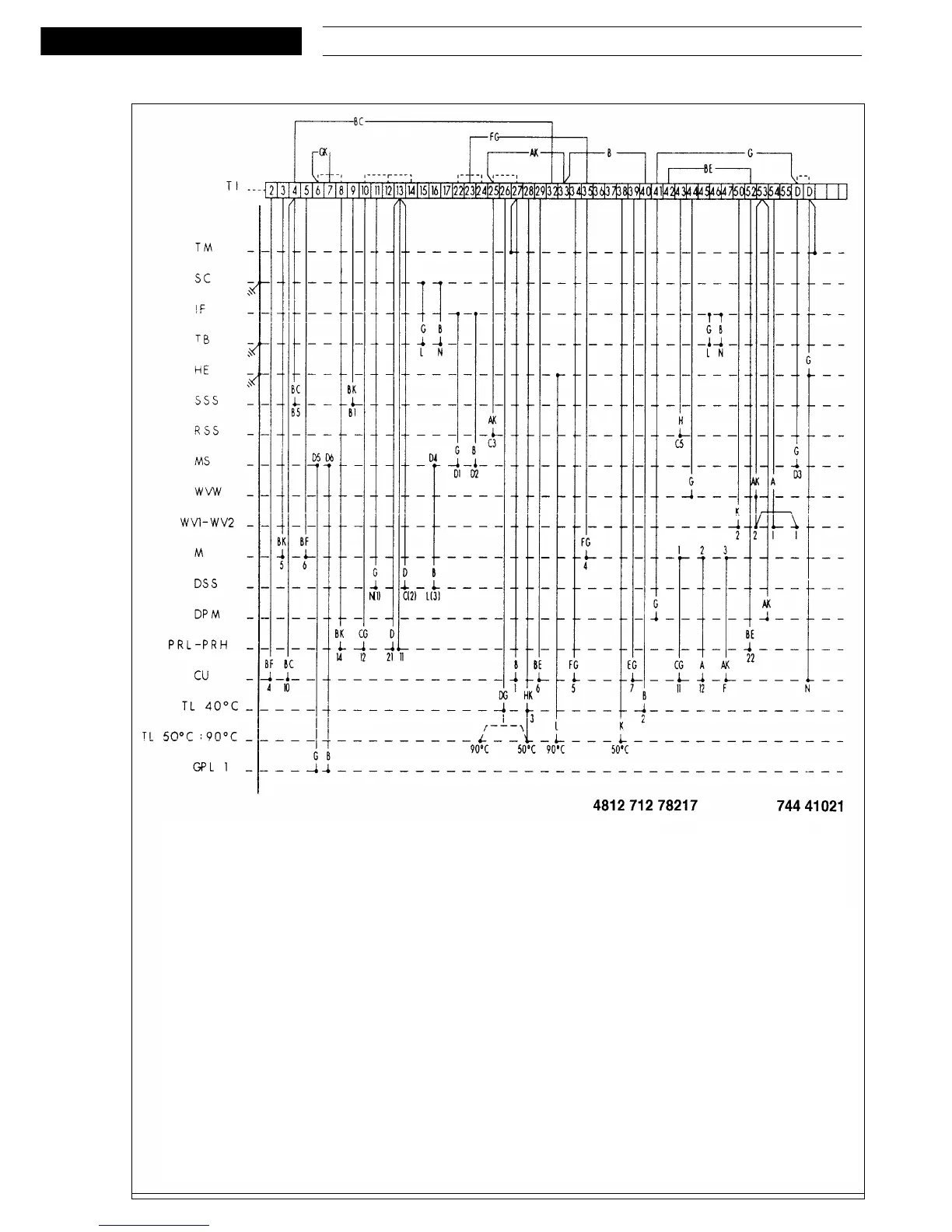

Wiring diagram
CU CONTROL UNIT
DPM DRAIN PUMP MOTOR
DSS DOOR SAFETY SWITCH
GPL1 PILOT LAMP
HE HEATING ELEMENT
IF INTERFERENCE FILTER
M MOTOR
MS MAIN SWITCH ON/OFF
PRH HIGH LEVEL PRESSOSTAT
PRL LOW LEVEL PRESSOSTAT
RSS RINSE STOP SWITCH
SC MAINS CABLE
SSS LOW SPINNING SWITCH
TB TERMINAL BOARD
TI TIMER
TL TEMP. LIMITATION
TM TIMER MOTOR
WV1 WATER VALVE PRE-WASHING
WV2 WATER VALVE WASHING
WVW WATER VALVE WASH
-----------------THE CONTACTS ARE
CONNECTED INSIDE THE TIMER
A BLACK
BBROWN
C RED
D ORANGE
E YELLOW
F GREEN
G BLUE
H VIOLET
K WHITE
L LIGHT BLUE
