SERVICE
Whirlpool Europe 10.10.1995 / Page 8
Customer Service Doc. No: 4812 712 11084

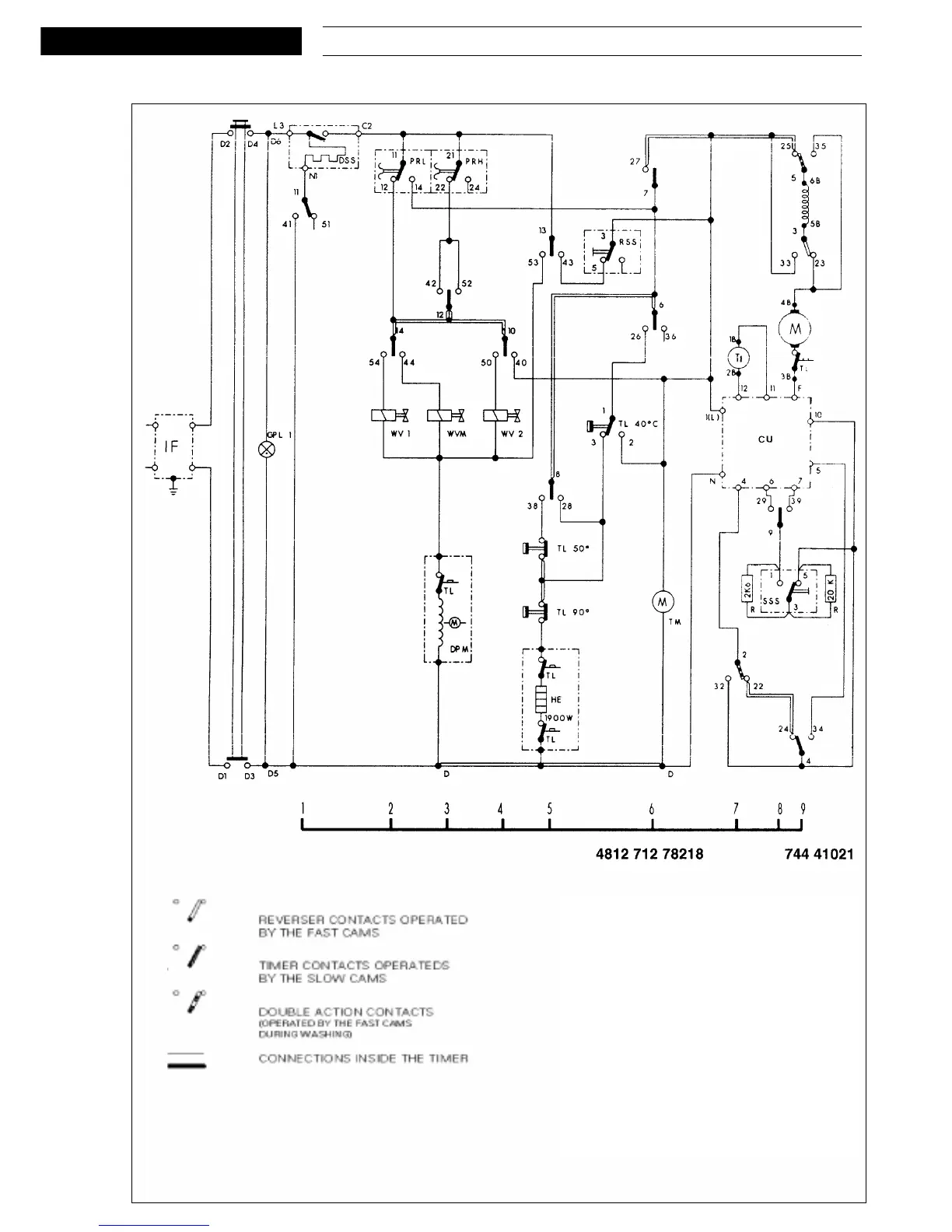

Circuit diagram
NOTICE
- THE PUSH BUTTON SWITCHES
ARE SHOWN IN NOT PUSHED-IN
POSITION
- TIMER IN 60th POSITION (STOP)
- LETTER A INDICATES THAT THE
RINSE STOP SWITCH IS OPER-
ATED BY TURNING THE POTEN-
TIOMETER KNOB
