25

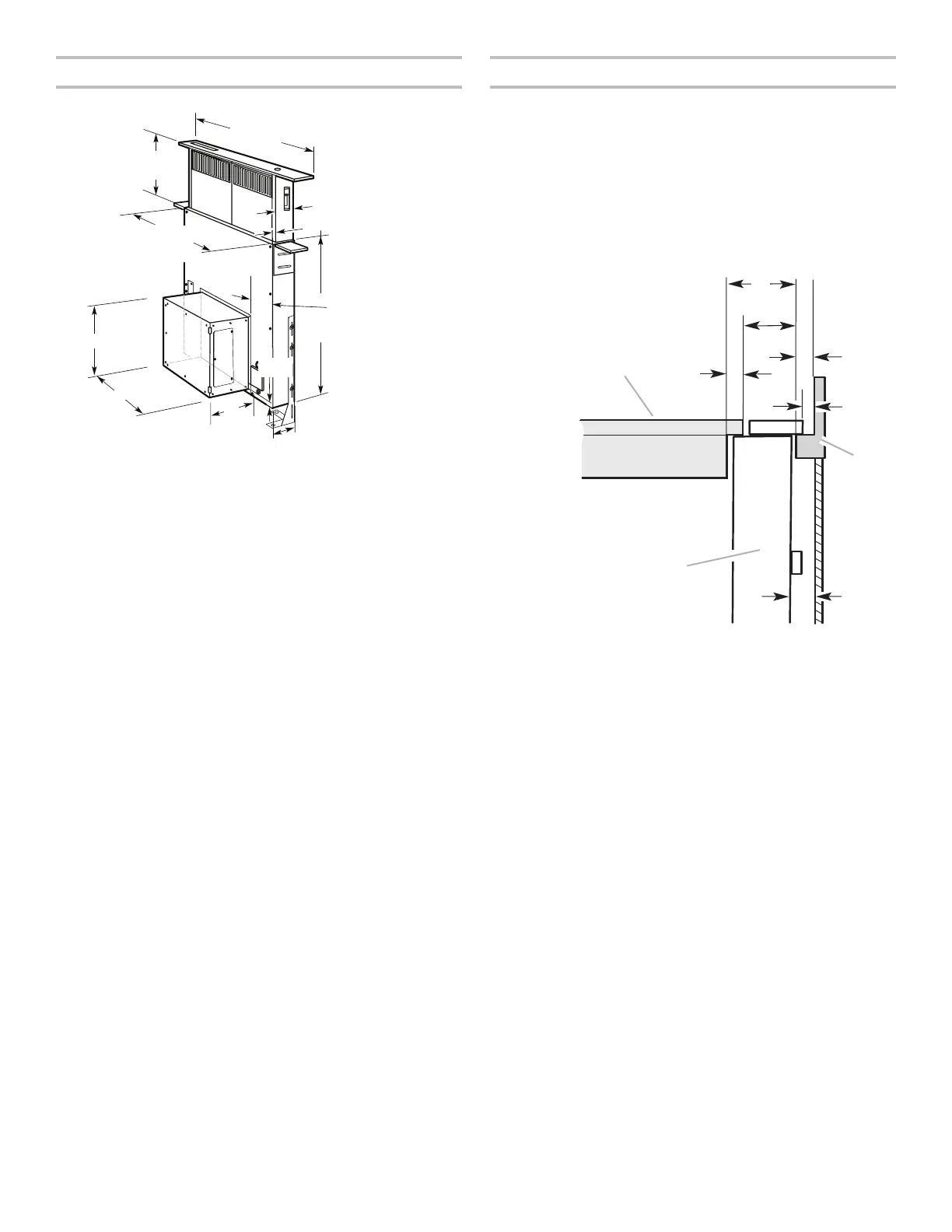

Dimensions du placard
REMARQUES :
■ Pour les dimensions de l’ouverture recevant la table de
cuisson, voir les instructions du fabricant de la table de
cuisson (profondeur et largeur).
■ Pour les ouvertures découpées pour le circuit d’évacuation,
utiliser les dimensions applicables à la situation d’installation.
■ Circuits d’évacuation avec ventilateur monté à l’intérieur et
raccordé au conduit d'évacuation rectangulaire de 3¼" x 10"
(8,3 cm x 25,4 cm) ou circulaire de 6" (15,2 cm). Pour cette
conguration, l’emplacement des ouvertures à découper
dépend de la conguration d’installation spécique.
Dimensions des ouvertures à découper
IMPORTANT : Les plans de travail avec rebord avant arrondi ne
sont pas recommandés pour ces installations.
Certains modèles nécessitent un plan de travail de plus de 25"
(63,5 cm) de large; voir les illustrations suivantes.
Pour éviter une erreur, avant de découper une ouverture, il est
recommandé de tracer le périmètre de la table de cuisson et des
ouvertures à découper sur le plan de travail.
Pour les dimensions des ouvertures, la position des ouvertures
et le détail des installations, voir les instructions d’installation de
la table de cuisson.
A
B
C
E
D
I
G
F
A. Système d’extraction par le bas
B. Table de cuisson
C. Dimension du dépassement arrière
de la table de cuisson.
D. D = Dimension du dépassement
arrière de la table de cuisson (C) +
1
13
/
16
" (46,2 mm) (E)
E. 1
13
/
16
" (46,2 mm)
F. 1/2" (1,3 cm) minimum
G. 1/4" (6,4 mm) minimum
H. Plan de travail et panneau
anti-éclaboussure
I. 1/2" (1,3 cm) minimum
Largeurs de la
garniture supérieure :
30" (76,2 cm)
36" (91,4 cm)
13 ¹⁄₂
" (34,3 cm)
hauteur de l’évacuation
rétractable
16 ¹⁄₂" (42,0 cm)
27" (68,6 cm) pour une
évacuation de 30" (76,2 cm)
33" (83,8 cm) pour une
évacuation de 36" (91,4 cm)
(25,4 cm)
10"
2 ¹⁄₈" (5,4 cm)
(72,4 cm)
28 ¹⁄₂"
3/8" (9,5 mm)
1 ¹⁄₂" (3,8 cm)
13 ¹⁄₈" (33,4 cm)
5 ¹⁄₄" (13,3 cm) pour une
évacuation de 30" (76,2 cm)
8¹⁄₄" (21,0 cm) pour une
évacuation de 36" (91,4 cm)
3/4"
(19 mm)
