31
6. En maintenant la platine de montage du câble, sortir l’œillet.
7. Faire glisser le câblage par la fente de la platine de montage
du câble pour le retirer.
8. Placer le câblage par l’ouverture de l’autre côté de la caisse
du système d’extraction.
9. Replacer le câblage et l'œillet dans la platine de montage
du câble.
10. Installer la platine de montage du câble dans la caisse du
système d’extraction à l’aide des quatre vis précédemment
retirées.
11. Placer les encoches en trou de serrure de la caisse du
ventilateur sur les deux vis à épaulement à l’arrière de la
caisse du système d’extraction et rebrancher le câblage au
ventilateur.
12. Monter la caisse du ventilateur sur la caisse du système
d'extraction et la xer à l’aide des six vis précédemment
retirées.

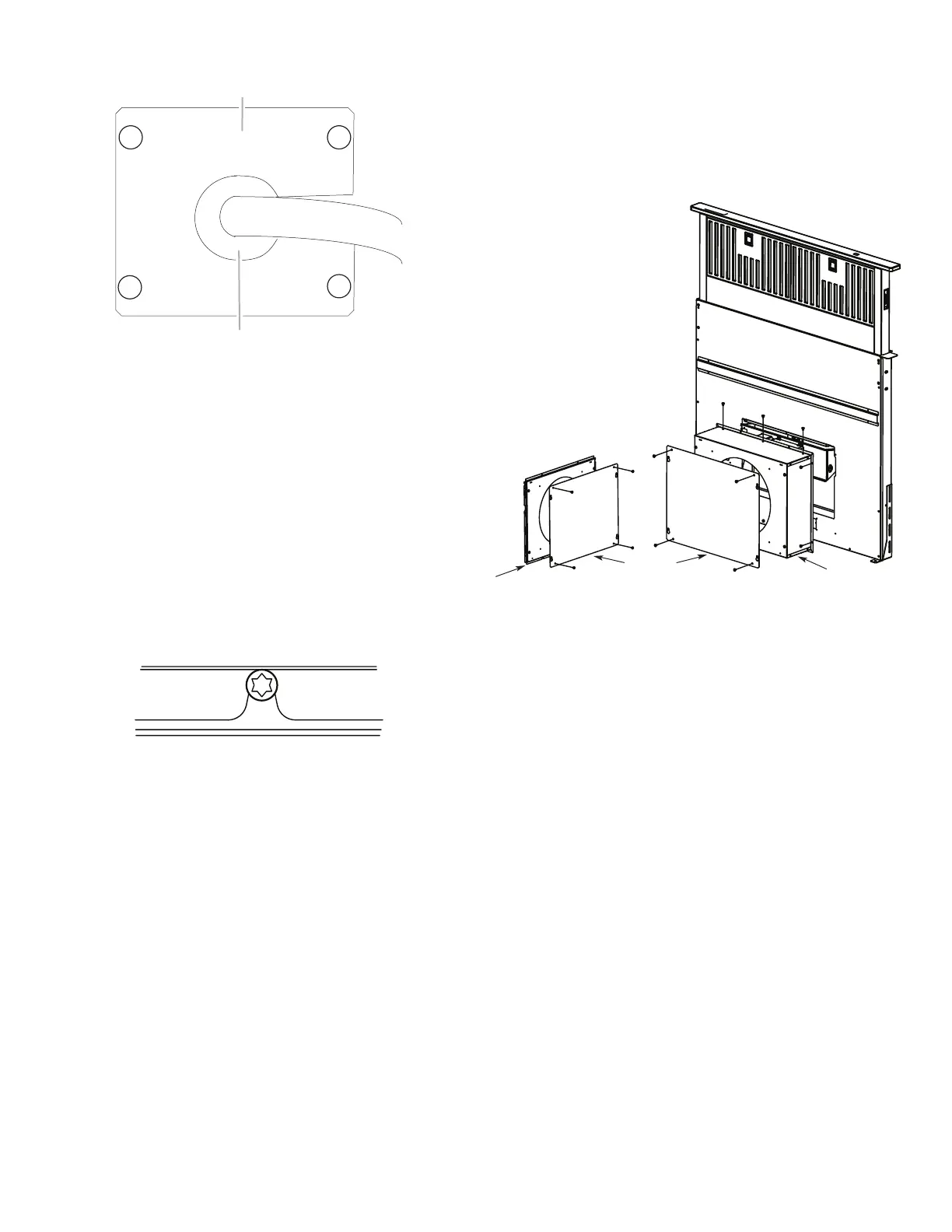

A. Platine de montage du câble
B. Œillet
13. Monter le couvercle de 5
1
/
4
" (13,4 cm) (fourni) à l’avant de
la caisse du système d’extraction. Placer les encoches en
trou de serrure par-dessus les 2 vis à épaulement, aligner les
trous de montage et xer le couvercle à la caisse du système
d’extraction à l’aide des six vis précédemment retirées du
couvercle d’épaisseur 1/4" (6,4 mm).
14. Retirer le couvercle avant du couvercle d’épaisseur, placer
le couvercle avant sur le couvercle déjà installé, puis xer
à l’aide des quatre vis précédemment retirées.
15. Passer à la section “Achever l’installation”.
C
B
B
A
A. Couvercle d’épaisseur
B. Couvercle avant
C. Couvercle (fourni)
