33

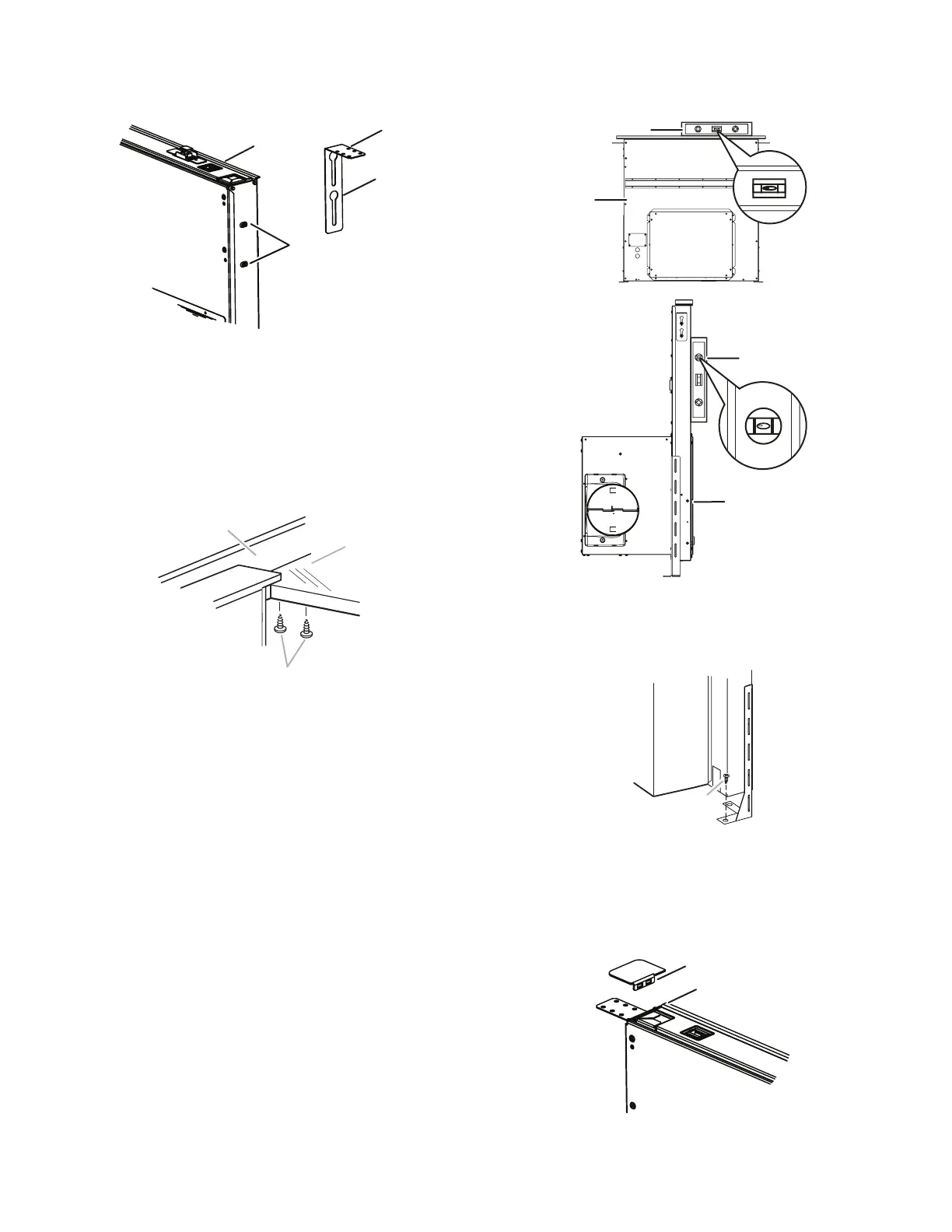

5. Fixer les brides de montage pour le dessous du plan de
travail sur le conduit d’évacuation. Faire glisser les encoches
en trou de serrure sur les guides, puis pousser les brides
vers le haut pour les mettre en place.
6. Percer deux avant-trous à travers les équerres de xation
sous le plan de travail, dans la face inférieure du plan de
travail. Avec deux vis (non fournies) de la longueur adéquate,
xer les équerres au plan de travail.
IMPORTANT : Choisir des vis d’une longueur adéquate pour
ne pas traverser le plan de travail au serrage.
D
A
B
C
A. Conduit d’évacuation
B. Bride de montage pour dessous du plan de travail
C. Orices en trou de serrure
D. Guides
A
B
C
A. Vis
B. Panneau anti-éclaboussure
C. Plan de travail
7. Vérier que le système d’extraction par le bas est d’aplomb
vertical comme illustré. Desserrer les vis des pieds de
soutien inférieurs et régler les pieds de soutien en appui
sur le plancher du placard.
8. Fixer les pieds de soutien inférieurs de l’appareil sur
le plancher du placard avec des vis (non fournies).
9. Serrer les vis des pieds de soutien.
10. Fixer les embouts gauche et droit sur le conduit d’évacuation.
Placer les guides dans les encoches de montage de chaque
extrémité du système d’extraction par le bas comme indiqué
et pousser vers le bas pour verrouiller en place.
A
B
B
A
A. Extraction par le bas
B. Niveau
A
A. Vis (non fournie)
A
B
A. Encoche d’embout
B. Encoche de montage
