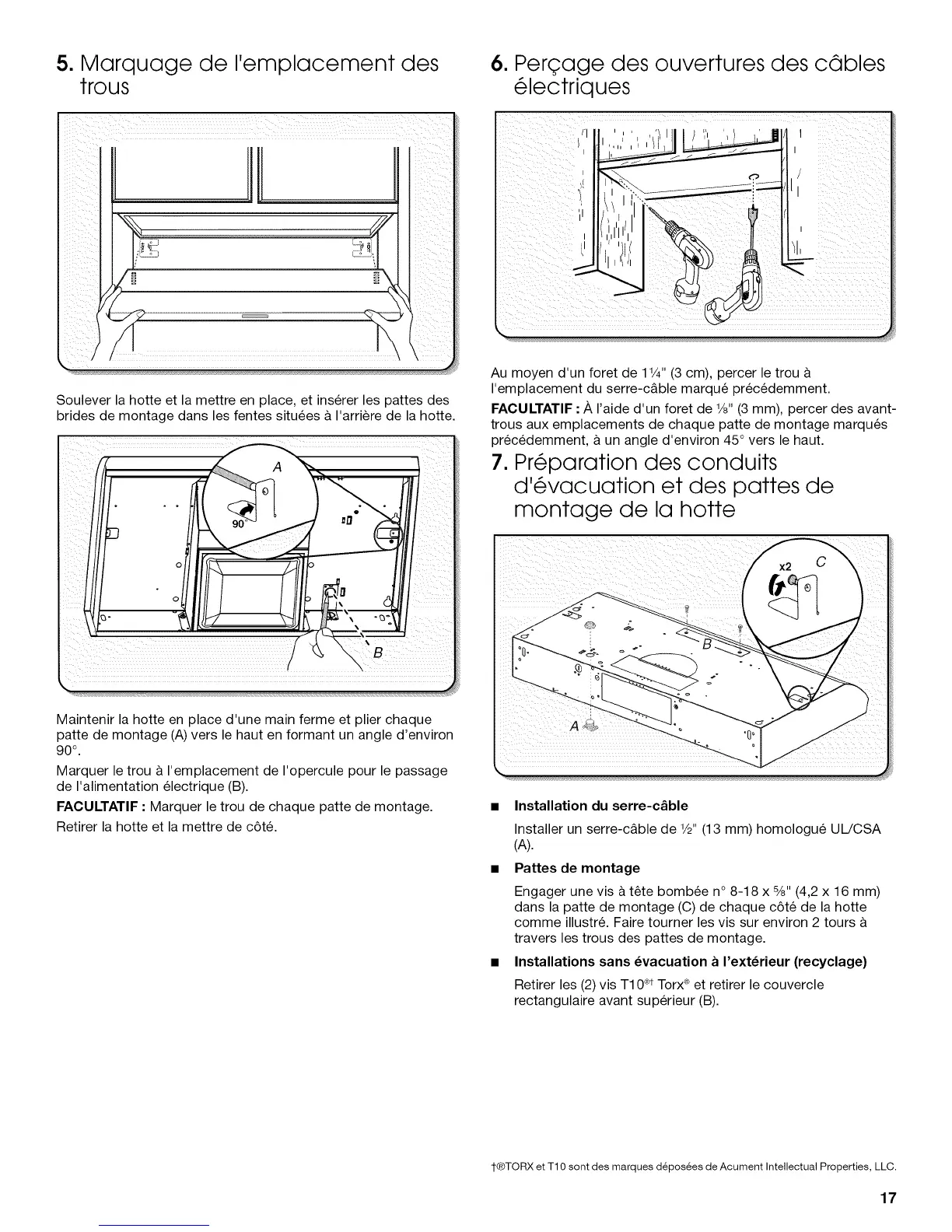

5. Marquage de I'emplacement des
trous
6. Pergage des ouvertures des c6bles
61ectriques
Soulever la hotte et la mettre en place, et inserer les pattes des
brides de montage dans les fentes situ6es a I'arriere de la hotte.
Au moyen d'un foret de 1V4" (3 cm), percer le trou
I'emplacement du serre-c&ble marqu6 prec6demment.
FACULTATIF •/_, I'aide d'un foret de 1/8"(3 mm), percer des avant-
trous aux emplacements de chaque patte de montage marqu6s
prec6demment, & un angle d'environ 45 ° vers le haut.
7. Pr6paration des conduits
d'6vacuation et des pattes de
montage de la hotte
Maintenir la hotte en place d'une main ferme et plier chaque
patte de montage (A) vers le haut en formant un angle d'environ
90°.
Marquer le trou a I'emplacement de I'opercule pour le passage
de I'alimentation electrique (B).
FACULTATIF • Marquer le trou de chaque patte de montage.
Retirer la hotte et la mettre de c6te.
• Installation du serre-c&ble
Installer un serre-c_ble de 1/2"(13 mm) homologu6 UL/CSA
(A).
• Pattes de montage
Engager une visa t_te bombee n° 8-18 x %" (4,2 x 16 mm)
dans la patte de montage (C) de chaque c6te de la hotte
comme illustre. Faire tourner les vis sur environ 2 tours
travers les trous des pattes de montage.
• Installations sans _vacuation a I'ext_rieur (recyclage}
Retirer les (2) vis T10 ®tTorx®et retirer le couvercle
rectangulaire avant superieur (B).
