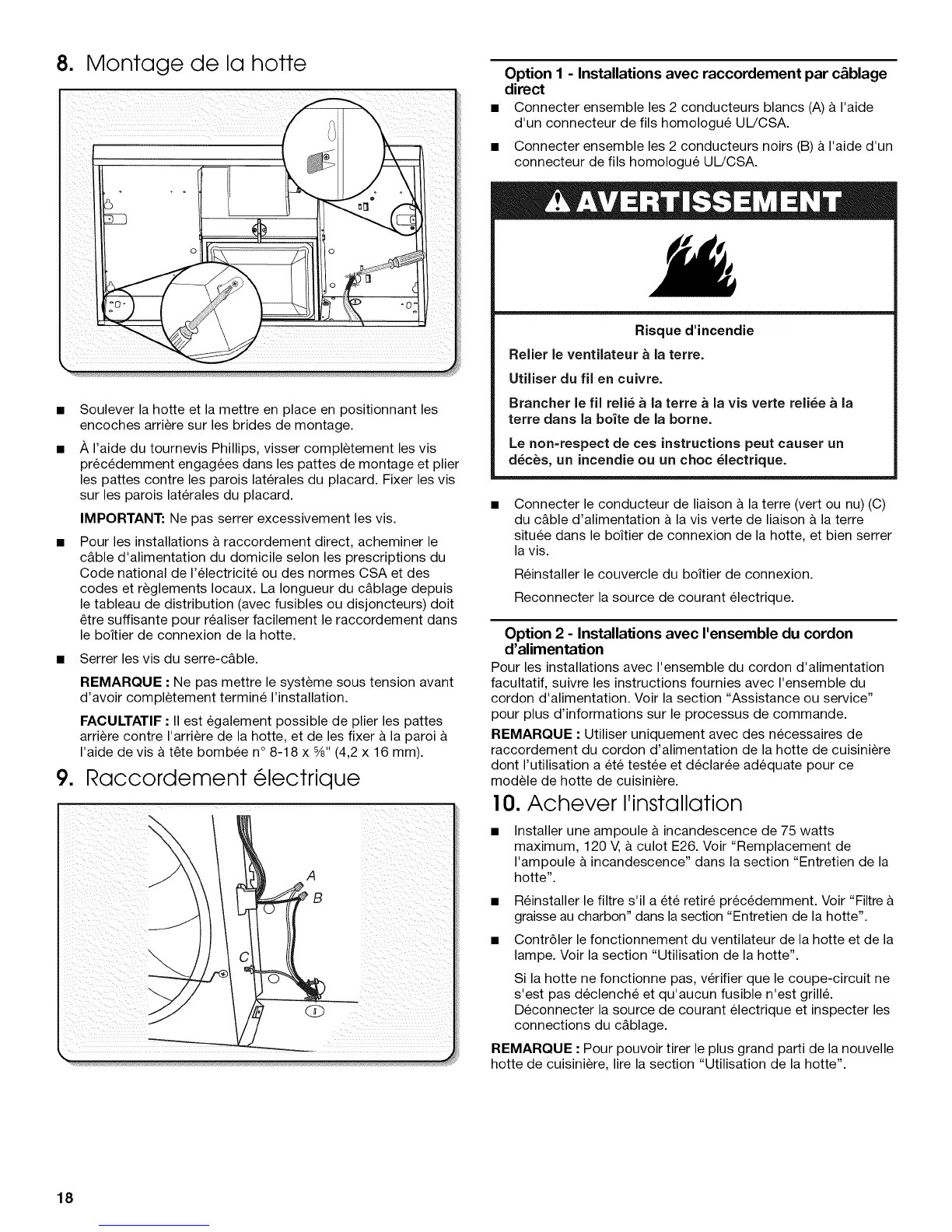

8. Montage de la hotte
• Soulever la hotte et la mettre en place en positionnant les
encoches arriere sur les brides de montage.
• /_,I'aide du tournevis Phillips, visser completement les vis
prec6demment engagees dans les pattes de montage et plier
les pattes contre les parois laterales du placard. Fixer les vis
sur les parois laterales du placard.
IMPORTANT: Ne pas serrer excessivement les vis.
• Pour les installations & raccordement direct, acheminer le
c&ble d'alimentation du domicile selon les prescriptions du
Code national de I'electricit6 ou des normes CSA et des
codes et reglements Iocaux. La Iongueur du c&blage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
etre suffisante pour realiser facilement le raccordement dans
le boitier de connexion de la hotte.
• Serrer les vis du serre-c&ble.
=
REMARQUE • Ne pas mettre le systeme sous tension avant
d'avoir completement termine I'installation.
EAOULTATIE • II est egalement possible de plier les pattes
arriere contre I'arriere de la hotte, et de les fixer & la paroi &
I'aide de vis & tete bombee n° 8-18 x %" (4,2 x 16 mm).
Raccordement 61ectrique
A
B
Option I - Installations avec raccordement par c&blage
direct
Connecter ensemble les 2 conducteurs blancs (A) a I'aide
d'un connecteur de fils homologue UL/CSA.
Connecter ensemble les 2 conducteurs noirs (B) a I'aide d'un
connecteur de fils homologue UL/CSA.
Risque d'incendie
Relier le ventilateur a la terre.
Utiliser du fil en cuivre.
Brancher le fil reli_ a la terre a la vis verte reli_e a la
terre dans la boite de la borne.
Le non=respect de ces instructions peut causer un
d_c_s, un incendie ou un choc _lectrique.
Connecter le conducteur de liaison a la terre (vert ou nu) (C)
du c&ble d'alimentation & la vis verte de liaison a la terre
situee dans le boitier de connexion de la hotte, et bien serrer
la vis.
Reinstaller le couvercle du boitier de connexion.
Reconnecter la source de courant electrique.
Option 2 - Installations avec I'ensemble du cordon
d'alimentation
Pour les installations avec I'ensemble du cordon d'alimentation
facultatif, suivre les instructions fournies avec I'ensemble du
cordon d'alimentation. Voir la section "Assistance ou service"
pour plus d'informations sur le processus de commande.
REMARQUE • Utiliser uniquement avec des necessaires de
raccordement du cordon d'alimentation de la hotte de cuisiniere
dont I'utilisation a ete testee et declaree adequate pour ce
modele de hotte de cuisiniere.
10. Achever I'installation
Installer une ampoule & incandescence de 75 watts
maximum, 120 V, & culot E26. Voir "Remplacement de
I'ampoule a incandescence" dans la section "Entretien de la
hotte".
• Reinstaller le filtre s'il a ete retire precedemment. Voir "Filtre
graisse au charbon" dans la section "Entretien de la hotte".
• Contr61er le fonctionnement du ventilateur de la hotte et de la
lampe. Voir la section "Utilisation de la hotte".
Si la hotte ne fonctionne pas, verifier que le coupe-circuit ne
s'est pas declenche et qu'aucun fusible n'est grille.
Deconnecter la source de courant electrique et inspecter les
connections du c&blage.
REMARQUE • Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisiniere, lire la section "Utilisation de la hotte".
18
