Puerta estándar–Congelador de cajón
A. Tornillos del retén de la puerta
B. Retén de la puerta
3
Vista lateral
Vista frontal
A
B
A
1
A
A. Tornillos para bisagra
5
Tornillo sellador
frontal de la manija
de la puerta
B. Tornillos de cabeza plana
para la manija
C. Manija de la puerta del
refrigerador
A. Adorno de la manija
2
C
B
A
A
B

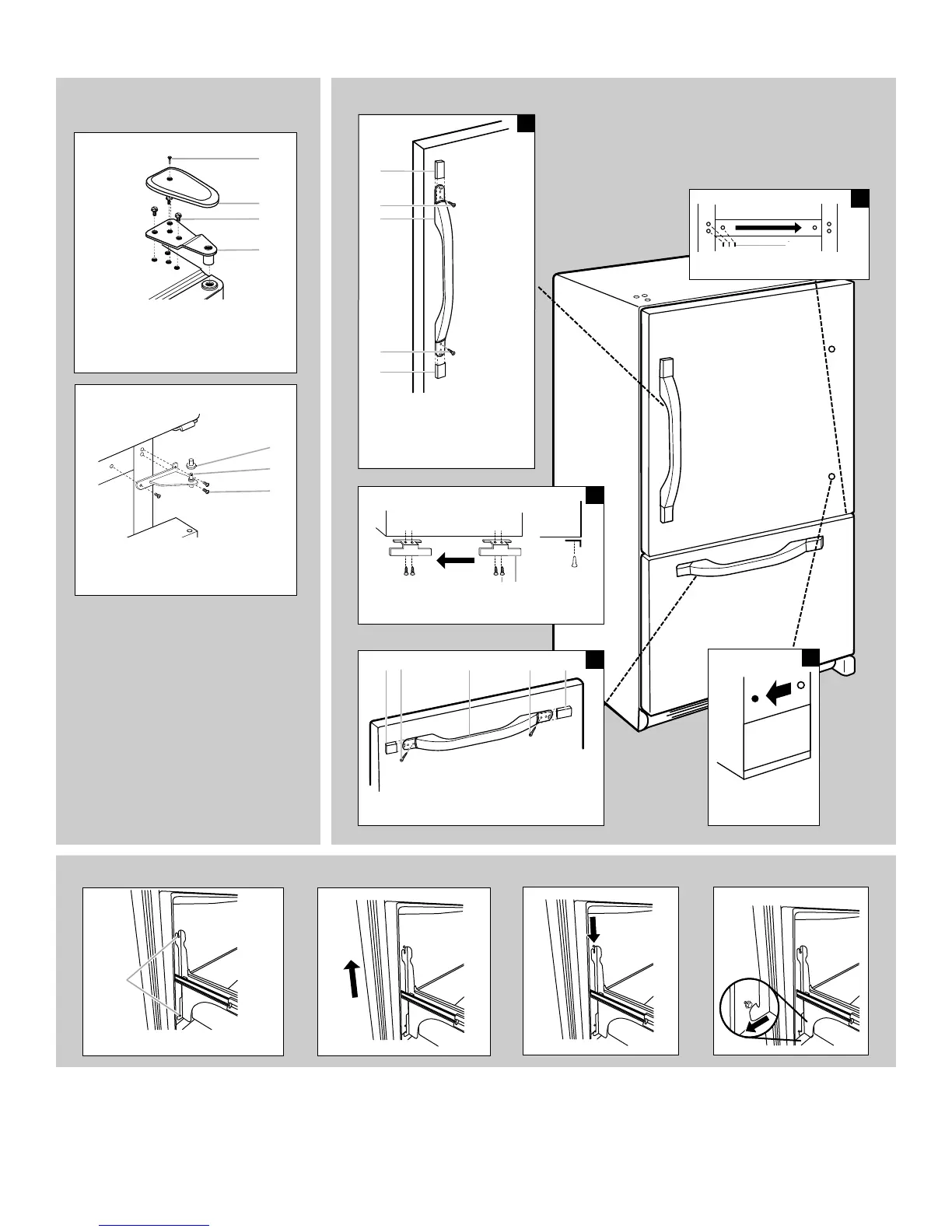

Cómo quitar y volver a poner
la puerta en su lugar
Bisagra superior
A. Tornillo para la cubierta de la bisagra
B. Cubierta de la bisagra superior
C. Tornillos de cabeza hexagonal para
bisagra de ⁵⁄₁₆"
D. Bisagra superior
B
A
C
D
Cambio del sentido de abertura de las puertas (opcional)
4
B. Tornillos de cabeza plana
para la manija
C. Manija del congelador de cajón
A. Adorno de la manija
C B AAB
Cómo quitar el frente del cajón
A. Afloje los 4 tornillos del
soporte de la puerta
A
Cómo volver a colocar el frente del cajón
A. Cubierta del pasador de la bisagra
C. Tornillos para bisagra
B. Bisagra inferior
Bisagra inferior
A
B
C
