7
Debido a que la política de Whirlpool Corporation incluye un compromiso
continuo para mejorar nuestros productos, nos reservamos el derecho de
cambiar materiales y especificaciones sin previo aviso.
Las dimensiones son solo para fines de planificación. Para obtener los
detalles completos, vea las Instrucciones de instalación incluidas con el
producto. Las especificaciones están sujetas a cambio sin previo aviso.
Lavavajillas para instalarse
debajo del mostrador
NÚMEROS DE MODELOS DE PRODUCTOS
WDF110PAB
WDF111PAB
WDF120PAF
WDF121PAF
WDF130PAH
WDF131PAH
WDF320PAD
WDF330PAH
WDF331PAH
WDF331PAM
WDF340PAM
WDF520PAD
WDF540PAD
WDF545PAF
WDT530HAM
WDT540HAM
WDT710PAH
WDT720PAD
WDT730HAM
WDT730PAH
WDT735PAG
WDT735PAH
WDP540HAM
WDP560HAM
WDP730HAM
REQUISITOS DE DESAGÜE
■ Se provee una manguera nueva de desagüe con su lavavajillas. Si
la manguera de desagüe no es lo sucientemente larga, utilice una
manguera de desagüe nueva con una longitud máxima de 12 pies
(3,7m) que cumpla con todos los estándares de comprobación
actuales de AHAM/IAPMO, que sea resistente al calor y al
detergente, y que encaje en el conector de desagüe de 1" (25 mm)
del lavavajillas. Consulte la sección “Herramientas y piezas” en el
frente de la guía para los detalles y el pedido de piezas.
■ Asegúrese de conectar la manguera de desagüe al colector de
residuos en “T” o a la entrada del colector de residuos sobre
el sifón de desagüe en la plomería de la casa, y a un mínimo
de 20" (508 mm) por encima del piso. Se recomienda que la
manguera de desagüe se enrolle y je con rmeza a la parte
inferior del mostrador o que se conecte a una purga de aire.
■ Asegúrese de utilizar una purga de aire si la manguera de
desagüe está conectada a la plomería de la casa a una altura
menor de 20" (508 mm) sobre el contrapiso o el piso.

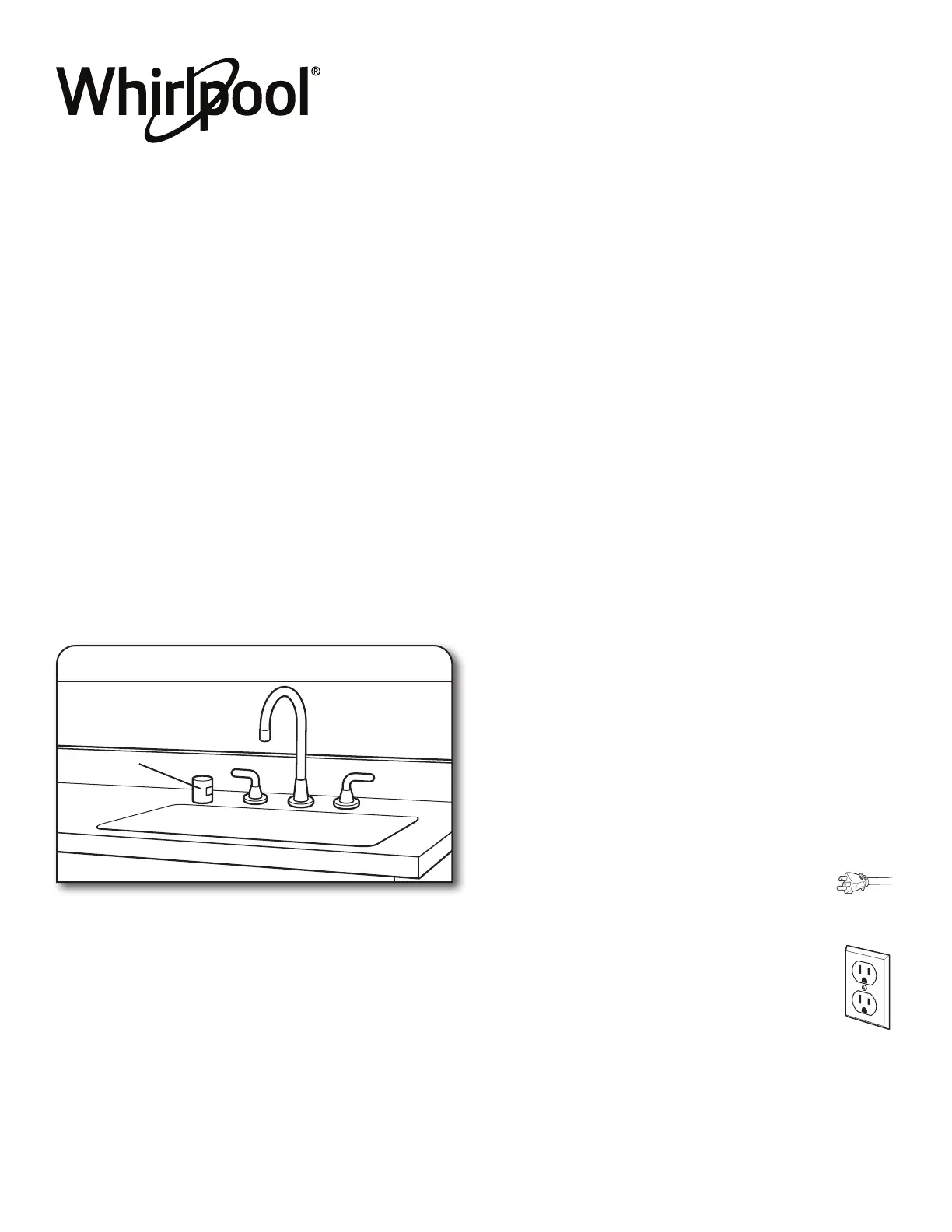

Uso de la purga de aire
■ Si se requiere, la purga de aire se debe instalar siguiendo las
instrucciones de instalación de la misma. Al conectar la purga
de aire, se requiere una manguera de goma (no proporcionada)
para conectarla al tubo de residuos en “T” o la entrada del
colector de residuos.
■ Use accesorios para tuberías de desagüe con un diámetro
interior de 13 mm (1/2") mínimo.
REQUISITOS DE SUMINISTRO DE AGUA
■ Esta lavavajilla tiene una función de calentamiento de agua y
también requiere una conexión a una tubería de suministro de
agua caliente.
■ Una tubería de agua caliente con presión de agua de 20psi a
120psi (de 138kPa a 862kPa), que pueda ser vericada por
un plomero autorizado.
■ Agua a 120°F (49°C) en la lavavajillas.
■ Tubería de cobre con un diámetro externo de 3/8" (95 mm)
con racor con conexión de compresión o tubería de suministro
de agua trenzada exible. Consulte la sección “Herramientas
y piezas” en el frente de la guía para los detalles y el pedido
depiezas.
NOTA: No se recomienda usar tubería de plástico de 1/2"
(13mm) mínimo.
■ Un codo de 90° con una conexión de manguera de 3/4"
(95 mm) con una arandela de goma. Consulte la sección
“Herramientas y piezas” en el frente de la guía para los
detallesy el pedido de piezas.
■ No suelde a una distancia menor de 6" (152 mm) de la válvula
de entrada del agua.
■ Si la instalación se realiza en una construcción nueva,
asegúrese de enjuagar las tuberías de suministro de agua
domésticas antes de conectar la lavavajillas para eliminar
cualquier residuo presente en la tubería de suministro.
NOTA: si se sustituye una lavavajillas, se recomienda instalar una
tubería de agua (consulte la sección “Herramientas y piezas” al
principio de la guía para los detalles de pieza) y una manguera
dedesagüe (proporcionada) nuevas con la lavavajillas nueva.
REQUISITOS ELÉCTRICOS
Usted debe tener:
■ Un suministro eléctrico de 120V, 60Hz., CA solamente, con
fusibles de 15 A o 20A.
■ Solo cable de cobre.
■ Se permite un máximo de 2 conductores de suministro de
cable en sitio (tamaño máximo: 12AWG) y 1 conductor de
conexión a tierra en la caja de terminales.
Se recomienda:
■ Un fusible retardador o un disyuntor.
■ Un circuito separado.
Conexión del lavavajillas con un cable de alimentación:
■ Use un cable de suministro de energía con
certicación UL para uso con lavavajillas.
Consultelasección “Herramientas y piezas” en
elfrente de la guía para los detalles y el pedido
depiezas.
■ Conecte a un tomacorriente con conexión a tierra de
3terminales. El tomacorriente debe cumplir con todos
los códigos y ordenanzas locales.
Conexión del lavavajillas con cableado directo:
■ Utilice un cable de cobre exible, blindado o con
una funda no metálica con un cable de conexión
a tierra que cumpla con los requisitos de cableado
parasuhogaryconlos códigos y ordenanzas locales.
■ Utilice un protector de cables con certicación UL/
homologación CSA.
Purga
de aire
