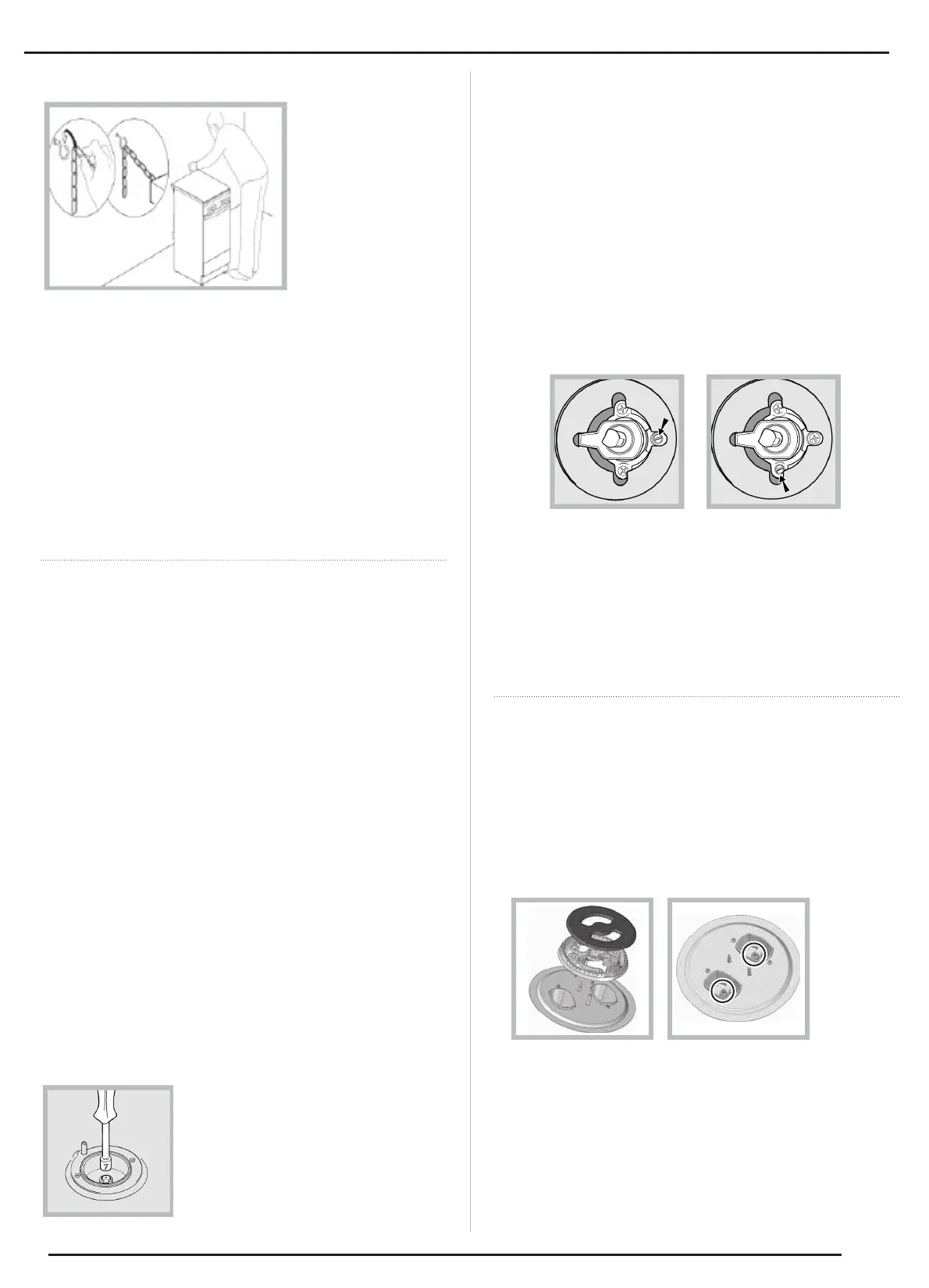

Łańcuszek zabezpieczający
Aby zapobiec
przypadkowemu
przewróceniu się
urządzenia, na
przykład przez
dziecko wspinające
się na drzwiczki
piekarnika, MUSI
być zamontowany
dostarczony
łańcuszek
bezpieczeństwa!
Kuchenka jest wyposażona w łańcuszek zabezpieczający, który
należy przymocować za pomocą śruby (nie jest dostarczona wraz
z kuchenką) do ściany za urządzeniem, na tej samej wysokości, na
jakiej łańcuszek jest przymocowany do urządzenia.
Wkręt i kołek należy dobrać do rodzaju materiału, z którego
wykonana jest ściana za urządzeniem. Jeśli łeb wkrętu ma
średnicę mniejszą niż 9 mm, należy zastosować podkładkę.
Ściana betonowa wymaga wkrętu o średnicy co najmniej 8 mm
i długości 60 mm.
Upewnić się, że łańcuszek jest przymocowany do tylnej
ściany kuchenki i do ściany, jak pokazano na rysunku, tak aby
po montażu był on napięty i równoległy do poziomu podłoża.
Podłączenie do instalacji gazowej
Kuchenka powinna być podłączona do sieci gazowej przez
instalatora posiadającego uprawnienia do wykonywania
instalacji gazowych. Podczas montażu tego produktu konieczne
jest zamontowanie zatwierdzonego zaworu gazowego w
celu odcięcia zasilania od urządzenia, co ułatwi późniejsze
usuwanie lub serwisowanie. Podłączenie urządzenia do sieci
gazowej lub gazu płynnego musi być wykonane zgodnie z
obowiązującymi przepisami i dopiero po upewnieniu się, że
urządzenie jest przystosowane do rodzaju gazu, który ma być
używany. W przeciwnym razie, należy postępować zgodnie z
instrukcjami podanymi w rozdziale „Dostosowanie do różnych
typów gazu”. W niektórych modelach dopływ gazu może
być podłączony z lewej lub z prawej strony, w zależności od
potrzeb; w celu zmiany połączenia należy odwrócić położenie
uchwytu węża z położeniem nasadki i wymienić uszczelkę
(dostarczona z urządzeniem). W przypadku podłączenia do
gazu płynnego, do zbiornika, stosować regulatory ciśnienia
zgodne z obowiązującymi przepisami. Dopływ gazu musi być
podłączony po lewej stronie urządzenia. Należy zwrócić uwagę,
aby wąż nie przechodził przez tył kuchenki, stykając się z
gorącymi częściami.
Dostosowanie do różnych typów gazu
Możliwe jest przystosowanie urządzenia do innego
rodzaju gazu niż domyślny (jest to wskazane na tabliczce
znamionowej na okładce).
Dostosowanie płyty grzewczej
Wymiana dysz palników płyty:
1. Zdjąć ruszt płyty grzewczej i zsunąć
palniki z ich miejsc.
2. Odkręcić dysze za pomocą klucza
nasadowego 7 mm (patrz rysunek) i
wymienić je na dysze
dostosowane do nowego rodzaju gazu
(patrz tabela specykacji palników i dysz).
3. Wymienić wszystkie elementy, wykonując powyższe
instrukcje w odwrotnej kolejności.
Regulacja minimalnego ustawienia palników płyty grzewczej:
1. Obrócić kurek do pozycji minimalnej.
2. Zdjąć pokrętło i wyregulować śrubę regulacyjną, która
znajduje się wewnątrz lub obok trzpienia kurka, aż płomień
będzie mały, ale stały.
! Jeśli urządzenie jest podłączone do zasilania gazem
płynnym, śruba obejściowa musi być ustawiona na minimum.
3. Podczas gdy palnik jest zapalony, szybko zmienić położenie
pokrętła z minimum na maksimum i odwrotnie kilka razy,
sprawdzając czy płomień nie zgasł.
Po zakończeniu regulacji, ponownie uszczelnić za pomocą
wosku uszczelniającego lub równoważnego materiału.
Palniki płyty grzewczej nie wymagają regulacji powietrza
pierwotnego.
Po dostosowaniu urządzenia do pracy z innym rodzajem
gazu należy wymienić starą tabliczkę znamionową na nową,
odpowiadającą nowemu rodzajowi gazu (tabliczki te są
dostępne w Autoryzowanych Centrach Pomocy Technicznej).
Jeżeli ciśnienie używanego gazu jest inne (lub nieznacznie
różni się) od zalecanego, na wężu wlotowym należy
zamontować odpowiedni reduktor ciśnienia zgodnie z
obowiązującymi normami EN 88-1 i EN 88-2 dotyczącymi
„reduktorów do gazu przewodowego”.
Wymiana potrójnych dysz pierścieniowych
1. Zdjąć podstawki patelni i wyjąć palniki z obudowy. Palnik
składa się z dwóch oddzielnych części (patrz ilustracje).
2. Odkręcić dysze za pomocą klucza nasadowego 7 mm.
Wymienić dysze na modele przystosowane do współpracy
z nowym rodzajem gazu (patrz Tabela 1). Dwie dysze mają
taką samą średnicę otworu.
3. Wymienić wszystkie elementy, wykonując powyższe
czynności w odwrotnej kolejności.
• Regulacja powietrza pierwotnego palników:
Nie wymaga regulacji.
• Ustawianie palników na minimum:
1. Obrócić kurek do pozycji niskiego płomienia.
2. Zdjąć pokrętło i wyregulować śrubę regulacyjną, która
znajduje się wewnątrz lub obok trzpienia kurka, aż płomień
będzie mały, ale stały.
3. Po wyregulowaniu płomienia na wymagane ustawienie
niskie, zapalić palnik i kilka razy szybko zmienić pozycję
pokrętła na maksymalne i z powrotem, by sprawdzić, czy
płomień nie zgaśnie.
