19
PROCÉDURE D’INSTALLATION
9. DÉBALLAGE
Le chauffe-eau est fourni dans un carton séparé. Veuillez déballer avec soin afin d’éviter tout endommagement du
produit.
Le carton d’emballage du chauffe-eau comprend :- Les instructions d’installation et d’utilisation
Séparé : Le kit d’évacuation – incluant un tube rigide d’admission et de sortie – le conduit – un raccord coudé – des
bagues de fixations (2) – des manchons d’étanchéité (2).
LE CHAUFFE-EAU DOIT ÊTRE INSTALLÉ AVEC LE KIT D’ÉVACUATION.
10. SÉLECTION DE LA POSITION
Choisissez l’endroit où le chauffe-eau doit être installé en tenant compte des exigences d’installation conformément aux
normes appropriées et aux sections 1, 2, 3 et 12 de ces instructions.
11. FIXATION MURALE
Le chauffe-eau peut être installé avec le système d’évacuation sortant sur l’arrière ou sur le côté de l’appareil.
Pour la fixation murale avec l’évacuation à l’arrière, voir le paragraphe intitulé « Installation de l’évacuation à
l’arrière ».
Matériaux autour du système d’évacuation – L’évacuation externe va atteindre une
température maximum de 35°C. Il est donc nécessaire de s’assurer que les
matériaux touchant l’évacuation externe sont capables de résister à cette
température pendant des périodes prolongées. Il est recommandé que les
garnitures d’étanchéité internes et externes soient poussées dans l’ouverture
murale avant de recouvrir le tout. Ceci permettra de s’assurer que le conduit
d’évacuation externe se loge bien au centre de l’ouverture murale.

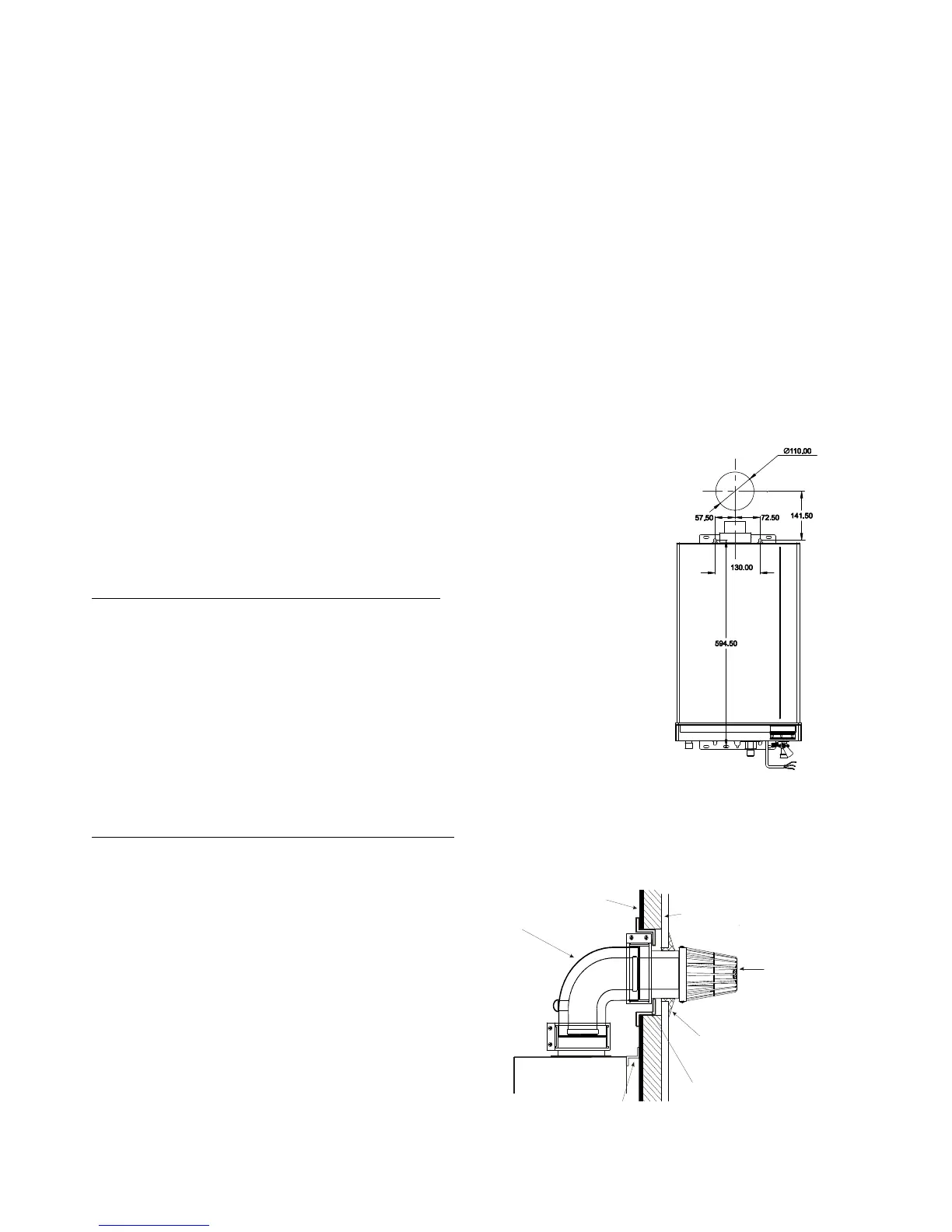

Installation de l’évacuation sur le côté : voir Schéma Bi
Le chauffe-eau doit être installé sur une paroi adéquate d’une résistance structurelle
suffisante à assurer un support adéquat.
1. Marquez la position des trous de fixation et l’ouverture de sortie dans le mur
comme il est indiqué sur le Schéma Bi. Assurez-vous que la position de la
sortie d’évacuation est conforme aux exigences des normes appropriées et aux
détails figurant en section 2.
2. Découpez le trou pour la garniture de l’évacuation à travers le mur de
l’habitation.
3. Fixez le système d’évacuation au chauffe-eau. Voir section 12.
4. Fixez le chauffe-eau en toute sécurité à l’aide des supports de fixation situés à
la base et en haut de l’unité.
5. Passez à la section 12.
Installation de l’évacuation sur l’arrière : voir Schéma Biii
Cette méthode d’installation réclame l’utilisation d’un kit
de fixation No. RSWFIX01. Le kit de fixation comprend
deux supports de fixation montés sur le chauffe-eau et
d’une plaque d’obturation murale.
Le chauffe-eau doit être fixé sur un mur adéquat d’une
résistance structurelle suffisante à assurer un support
adéquat.
1. Marquez la position des trous de fixation et
l’ouverture de sortie dans le mur comme il est
indiqué sur le Schéma Biii. Assurez-vous que la
position de la sortie d’évacuation est conforme
aux exigences des normes appropriées et aux
détails figurant en section 2.
2. Découpez le trou pour la garniture de
l’évacuation à travers le mur de l’habitation.
