Raccordement du système d’évacuation :

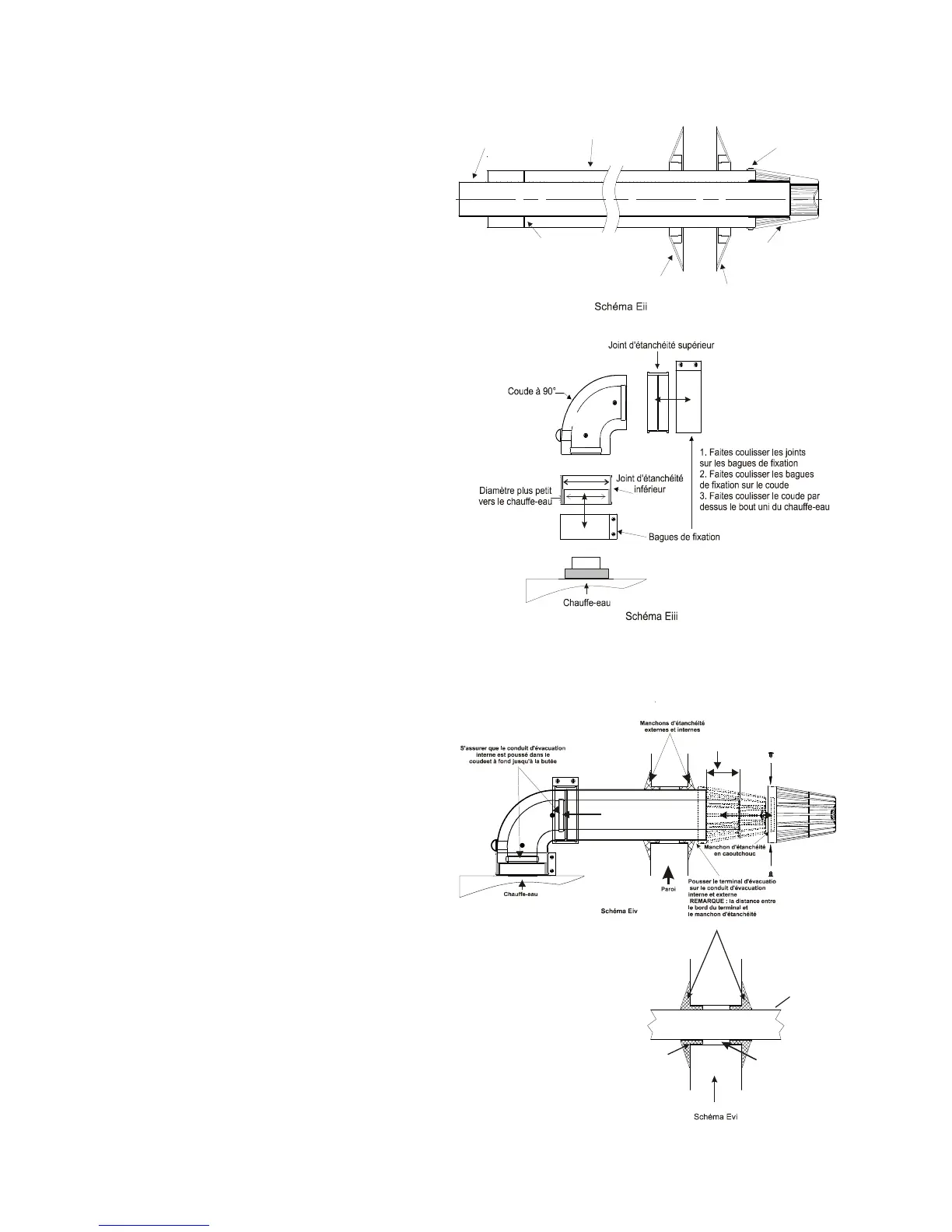

Voir le schéma pour faciliter l’assemblage.
1. Faites coulisser le conduit d’évacuation
interne dans le conduit d’évacuation externe
en veillant à ce que la pièce d’écartement
du conduit d’évacuation interne soit
positionnée de manière uniforme – à noter
inférieures à 300 mm, la pièce d’écartement
n’est pas nécessaire, voir le Schéma Eii.
2. Installez les bagues de fixation sur le coude.
Remarque : s’assurer que le diamètre la
bague de fixation fait face au bout uni de
la sortie du chauffe-eau, voir le Schéma Eiii.
3. Raccordez une extrémité du coude au chauffe-
eau et assujettissez à l’aide de la bague de
fixation.
4. Faites coulisser le conduit d’évacuation interne
dans le coude puis faites coulisser sur le
manchon en caoutchouc interne par-dessus le
conduit d’évacuation et insérez le conduit
d’évacuation externe à travers la bague de
fixation et dans le coude, puis assujettissez la
bague de fixation. Voir Schéma Eiv.
Remarque : en cas d’installation arrière de
l’évacuation, le manchon en caoutchouc interne
n’est pas nécessaire.
Remarque : le conduit d’évacuation interne doit
dépasser de 55 mm du conduit d’évacuation
externe, voir Schéma Eiv.
8. Fixez le chauffe-eau au mur en insérant le conduit d’évacuation à travers le trou dans la paroi et fixez en position
le chauffe-eau à l’aide des supports de fixation dans les trous préforés, comme il est détaillé en section 11.
5. À l’extérieur de l’habitation, faites coulisser le
manchon externe par-dessus le conduit
d’évacuation externe.
6. De l’extérieur de l’habitation, placez le
terminal sur le conduit d’évacuation interne en
veillant à ce que la garniture d’étanchéité en
caoutchouc soit fixée au terminal avant de
procéder à la fixation au conduit d’évacuation
puis poussez le terminal par-dessus le conduit
d’évacuation externe.
REMARQUE : L’espace maximum sur la
Schéma Eiv permet de s’assurer que le
conduit d’évacuation interne est correctement
aligné sur le chauffe-eau avant de le pousser à fond. Une fois le
terminal dans la position correcte, les trous du terminal vont
s’aligner aux trous du conduit d’évacuation externe. Assujettissez
le terminal au conduit d’évacuation externe à l’aide des fixations
fournies.
7. Le cas échéant, faites coulisser le manchon interne sur la paroi
interne et scellez à l’aide d’u matériau d’étanchéité. Voir le
Schéma Evi.
8. Faites coulisser le manchon externe sur la paroi externe et scellez
avec du matériau d’étanchéité.
Conduit d'évacuation interne
Conduit d'évacuation externe
