WIKA 55 Series User Manual

DE
12968065.06 06/2019 EN/DE/FR/ES
34 WIKA Betriebsanleitung Typ 55
5. Inbetriebnahme, Betrieb
Bei der Montage eines dreh- und schwenkbaren Bimetallthermome-
ters sind besondere Vorschriften zu beachten. Um die Anzeige in die
gewünschte Position zu bringen, müssen folgende Schritte eingehal-
ten werden:
1. Die Konter- oder Überwurfmutter muss am Prozessanschluss
gelöst sein.
2. Sechskant- und Schlitzschrauben müssen am Schwenkgelenk
gelöst sein.
3. Anzeige positionieren, Sechskant- und Schlitzschrauben anziehen
und schließlich die Konter- oder Überwurfmutter fest anziehen.

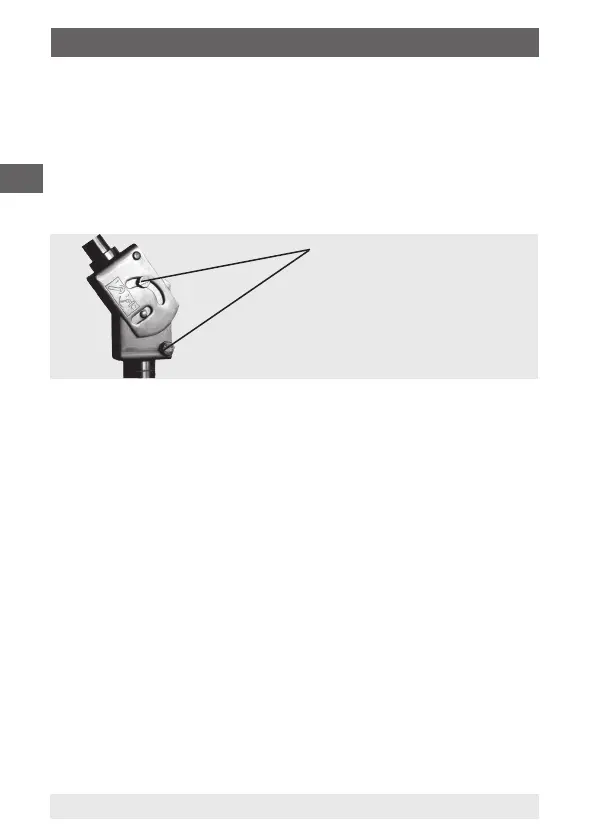

lösen
Unbedingt auch die auf der
gegenüberliegenden Seite
liegenden Schrauben lösen!

WIKA 55 Series Specifications

General

Type	Bimetallic thermometer
Case Material	Stainless steel
Accuracy	±1% of full scale
Temperature Range	-70°C to +540 °C
Connection	1/2" NPT
Window Material	Glass
Scale Division	Dependent on temperature range
Dial Size	63 mm, 80 mm, 100 mm, 125 mm, 160 mm
