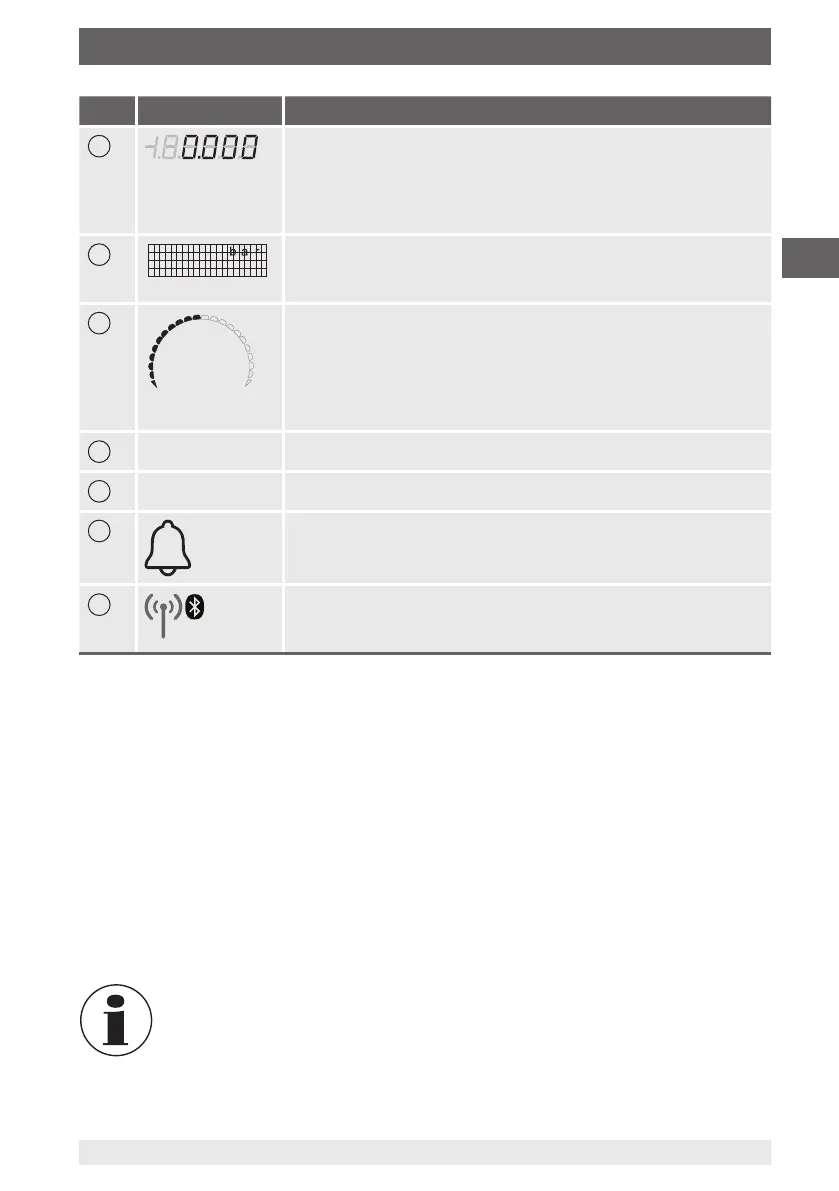

Pos. Symbol Symbol leuchtet auf bei:
4
Druckanzeige
Die 4 ½-stellige 15-Segmentdisplay zeigt immer den aktuellen
Druckwert an.
Ist der Druckwert nicht mehr aktuell, werden Striche angezeigt (im
Low-Power-Mode über 10 s).
5
Matrixfeld dient als Menü- und Nebenanzeige
Das Matrixfeld besteht aus 4 x 21 Zellen (Zeilen x Spalten) und
dient als Menü- und Nebenanzeige.
10
Bargraph zeigt den aktuellen Druck grafisch an
Der Bargraph besteht aus 20 Segmenten und zwei Spitzen am
vorderen und hinteren Ende. Der Bargraph zeigt den aktuellen
Druck proportional zum Messbereich an. Wird der Messbereich
unterschritten leuchtet die vordere Spitze, beim Überschreiten die
hintere Spitze, auf.
11
Tare Aktive TARA-Funktion
12
Log Aktive Loggerfunktion
13
Alarm
Messwert hat Alarmgrenzen über- bzw. unterschritten
14
Bluetooth
®
-Symbol
■
Symbol blinkt: Bluetooth
®
ist aktiv aber nicht verbunden
■
Symbol leuchtet dauerhaft: Bluetooth
®
ist aktiv und verbunden
Weitere Definitionen
„XXX“ Menü XXX wird aufgerufen
[XXX] Taste XXX drücken
XXX Menü wird angezeigt
Funktionstasten
Das CPG1200 wird über 4 Funktionstasten gesteuert, wobei jede Taste eine Haupt- und
eine Nebenfunktion hat. Generell gelten die auf den Tasten aufgedruckten Hauptfunkti-
onen: „ZERO“, „LICHT“, „MENÜ“, „EIN/AUS“. Sobald die [MENÜ/◀▶]-Taste aktiviert
wurde gelten die Nebenfunktionen. Diese sind von links nach rechts: Cursor hoch
[UP/▲], Cursor runter [DOWN/▼], Cursor links/rechts [L/◀] oder [R/▶] und [HOME].
Befindet man sich im MENÜ, so wird automatisch nach keiner weiteren
Eingabe innerhalb von 30 Sekunden HOME ausgeführt. Dies gilt nicht,
wenn man im Eingabemodus für eine Zahl oder einen Namen ist.
5. Aufbau und Funktion
