97WIKA-Betriebsanleitung, Typ CPG1200
DE
14603921.02 06/2023 EN/DE
WARNUNG!
Beschädigung des Geräts durch unsachgemäßen Gebrauch
Der Bereich des Displays kann leicht beschädigt werden.
▶
Kontakt mit harten und spitzen Gegenständen oder zu starkem Druck
vermeiden.
6.1 Gerät montieren
Das CPG1200 nur in sicherheitstechnisch einwandfreiem Zustand montieren.
Vor der Inbetriebnahme das CPG1200 optisch prüfen.
Um eine mögliche Schädigung des CPG1200 oder der Testeinrichtung bei der mechani-
sche Montage zu vermeiden, folgendes beachten:
Anforderungen an Montagestelle:
▶
Dichtflächen sind sauber und unbeschädigt
▶
Maximaler Verschmutzungsgrad der Umgebung (2)
▶
Angaben zu Einschraublöchern siehe Technische Information IN 00.14 unter
www.wika.de
▶
Zulässige Umgebungs- und Messstofftemperaturen bleiben innerhalb der Leistungs-
grenzen.
→ Leistungsgrenzen siehe Kapitel 11 „Technische Daten“
6.1.1 Prozessanschluss abdichten
Beim Anschrauben des Gewindes des CPG1200 an einen Adapter oder einen
Druckanschluss ist zusätzlich die Verwendung eines Dichtmittels notwendig, z. B. einem
PTFE-Band zwischen den Gewinden.
Zur Abdichtung der Prozessanschlüsse mit
zylindrischem Gewinde sind an der Dichtflä-
che
1
Flachdichtungen, Dichtlinsen oder
WIKA-Profildichtungen einzusetzen.
Zur Abdichtung der Prozessanschlüsse mit
kegeligem Gewinde erfolgt die Abdichtung
im Gewinde, mit zusätzlichen Dichtungswerk-
stoffen, z. B. PTFE-Band (EN 837-2).
Hinweise zu Dichtungen siehe WIKA-Datenblatt AC 09.08 oder unter
www.wika.de.

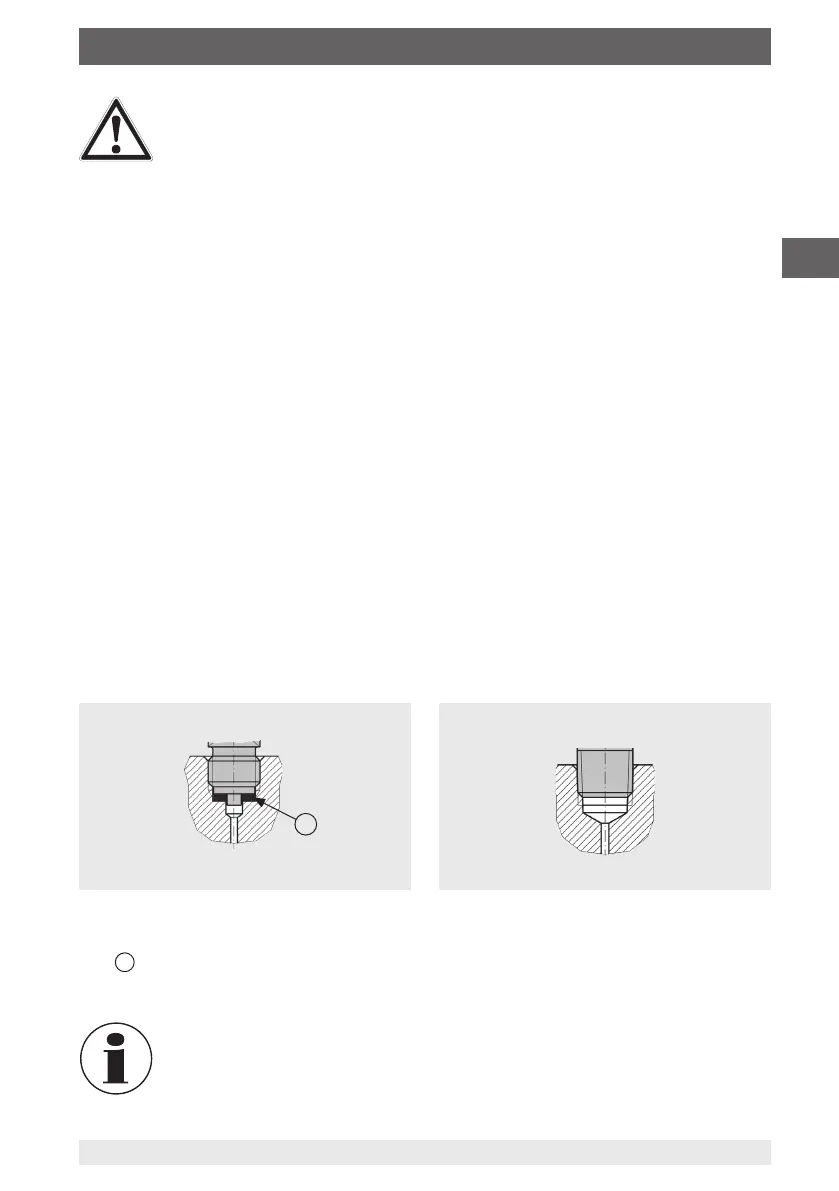

Zylindrische Gewinde
nach EN 837
1
Kegelige Gewinde
NPT, R und PT
6. Inbetriebnahme, Betrieb
