49WIKA Betriebsanleitung Strömungsschalter, Typ FSD-3
DE
14153887.01 09/2016 EN/DE/FR

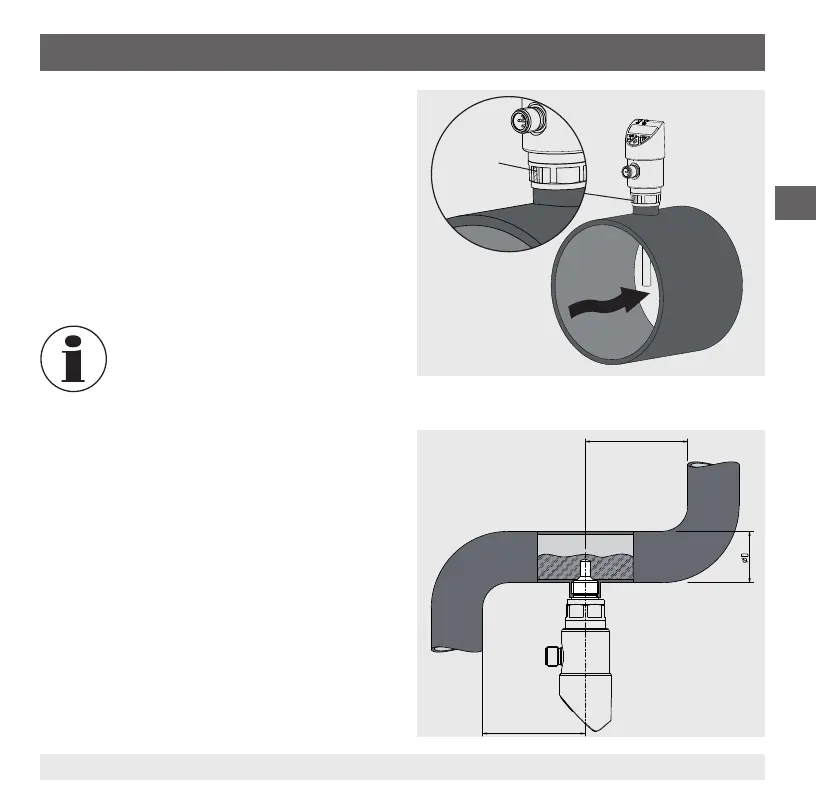

5.1.3 Ausrichtung des Fühlers
Bei der mechanischen Montage des FSD-3 ist darauf zu
achten, dass die Einbaumarkierung entgegengesetzt der
Strömungsrichtung des Mediums zeigt.
5.1.4 Abdichtung
Zur Abdichtung der Prozessanschlüsse mit zylindri-
schem Gewinde an der Dichtäche sind Flachdichtun-
gen, Dichtlinsen oder WIKA-Proldichtungen einzuset-
zen. Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt
die Abdichtung im Gewinde, mit zusätzlichen Dichtwerk-
stoen, wie z. B. PTFE-Band (EN 837-2).
Hinweise zu Dichtungen siehe WIKA
Datenblatt AC 09.08 oder unter
www.wika.de
5.1.5 StöreinüsseimLeitungssystem
Der Strömungsschalter benötigt ein voll ausgeprägtes
Strömungsprol für eine korrekte Messung. Daher
müssen in der Rohrleitung Beruhigungsstrecken
nach einer Pumpe, einem Rohrbogen, Einbauten und
Querschnittsänderungen vorgesehen werden.
Einbaumar-
kierung
L > 3 ... 5 x D
L > 3 ... 5 x D
5. Inbetriebnahme, Betrieb
