87WIKA mode d'emploi pour le capteur de débit, type FSD-3
FR
14153887.01 09/2016 EN/DE/FR
5. Mise en service, utilisation

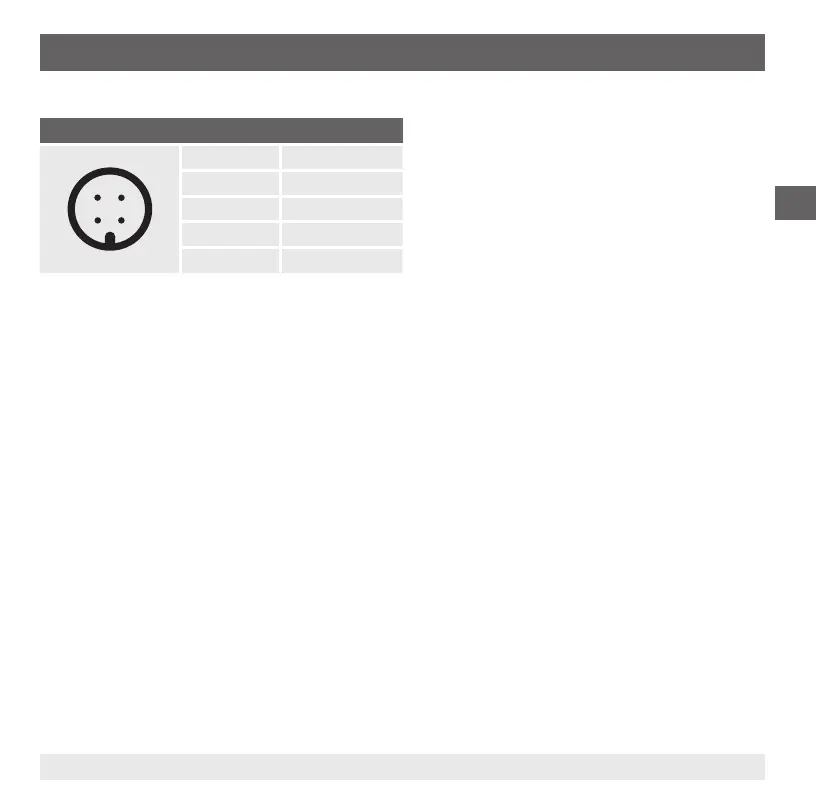

Congurationduraccordement
Connecteur circulaire M12 x 1 (4 plots)
4
3
1
2
U+ 1
U- 3
S+ 2
SP1 4
SP2 2
Légende :
U+ Alimentation positive
U- Alimentation négative
SP1 Sortie de commutation 1
SP2 Sortie de commutation 2
S+ Sortie analogique
