115WIKA manual de instrucciones, presostato, modelo PSD-4
ES
5.9 Funciones de conmutación
Función de histéresis
Si la presión del sistema oscila alrededor del valor nominal, la histéresis
mantiene estable el estado de conmutación de las salidas. Al aumentar la presión
del sistema, la salida conmuta al alcanzarse el punto de conmutación (SP).
■
Contacto de trabajo (HNO): activo
■
Contacto de ruptura (HNC): inactivo
Si la presión de trabajo vuelve a caer, la salida conmuta a la posición anterior tan
solo una vez alcanzado el punto de retroceso (RP).
■
Contacto de trabajo (HNO): inactivo
■
Contacto de ruptura (HNC): activo
Función de ventana
La función de ventana permite de controlar una zona determinada.
Si la presión del sistema se encuentra entre la ventana High (FH) y la ventana
Low (FL), la salida conmuta.
■
Contacto de trabajo (FNO): activo
■
Contacto de ruptura (FNC): inactivo
Si la presión del sistema se encuentra fuera de la ventana High (FH) y de la
ventana Low (FL), la salida no conmuta.
■
Contacto de trabajo (FNO): inactivo
■
Contacto de ruptura (FNC): activo

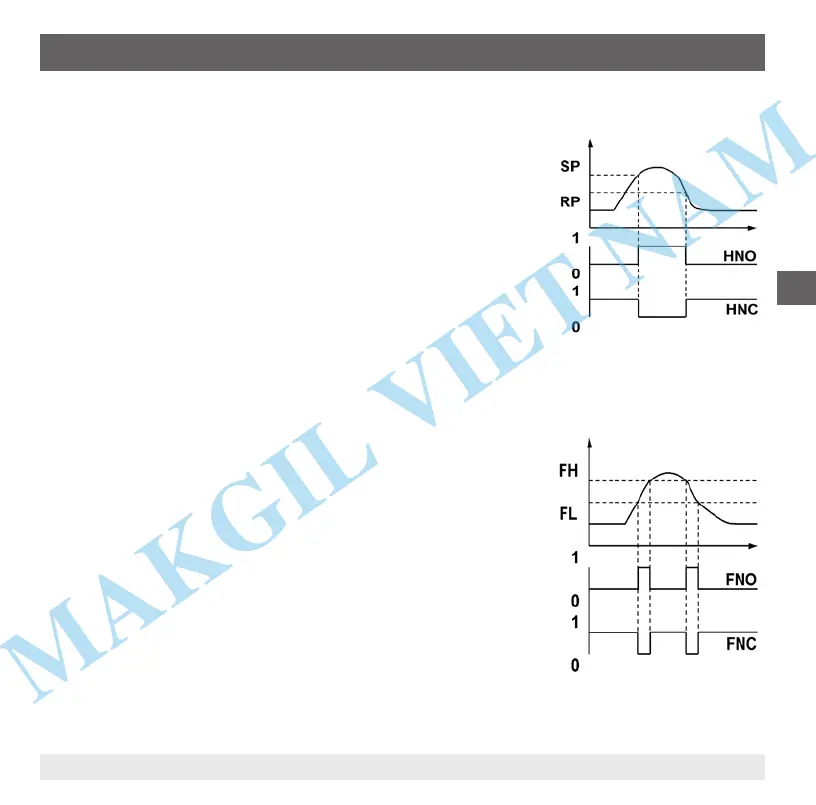

Fig.: Función de histéresis
Fig.: Función de ventana
5. Puesta en servicio, funcionamiento
