38 WIKA Betriebsanleitung Druckschalter, Typ PSD-4
DE
4-stellige LED-Anzeige
■
Anzeige Druckwert
■
Anzeige Menüpunkt
■
Anzeige Parameter
Status Schaltausgang 1
Status Schaltausgang 2 (optional)
Displaymodus
▶ Kurze Betätigung
Anzeige der Einheit
▶ Lange Betätigung
Anzeige der eingestellten Parameter
siehe Kapitel 5.7 „Parameter“
Programmiermodus
▶ Kurze Betätigung
Menü aufwärts
Parameterwert aufwärts (schrittweise)
▶ Lange Betätigung
Menü aufwärts
Parameterwert aufwärts (schnell)
Displaymodus
▶ Kurze Betätigung
Anzeige der Einheit
▶ Lange Betätigung
Sprung in den Programmiermodus
Programmiermodus
▶ Kurze Betätigung
Menü abwärts
Parameterwert abwärts (schrittweise)
▶ Lange Betätigung
Menü abwärts
Parameterwert abwärts (schnell)
Displaymodus
▶ Kurze Betätigung
Anzeige der Einheit
Programmiermodus
▶ Kurze Betätigung
Auswahl Menüpunkt
Bestätigung der Eingabe

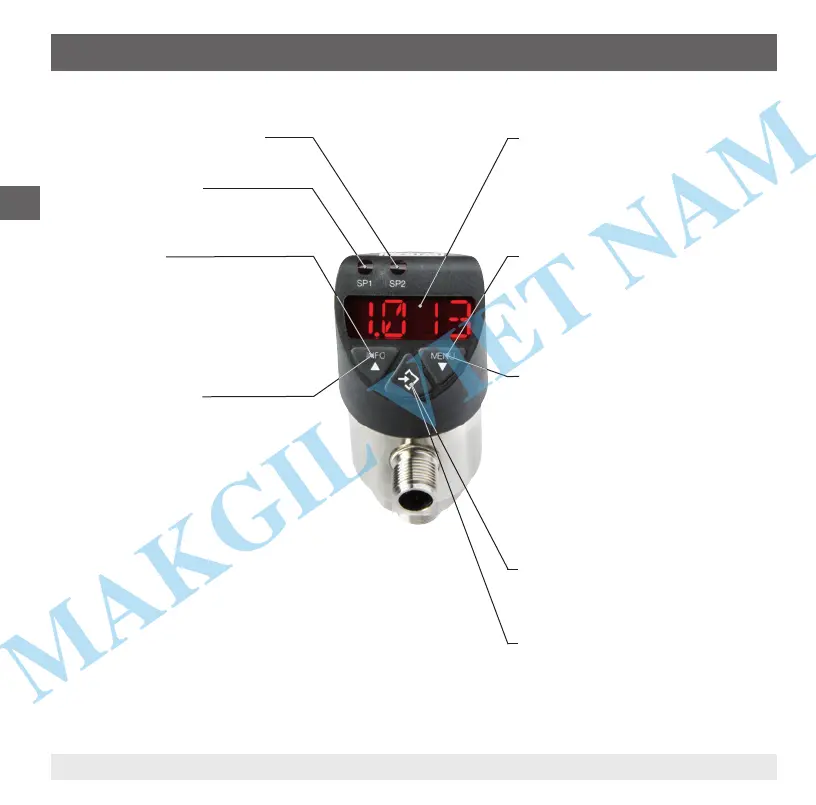

2.3 Anzeige- und Bedieneinheit
2. Aufbau und Funktion
