WIKA PSD-4 - Page 65

14208834.01 07/2017 EN/DE/FR/ES
65WIKA Betriebsanleitung Druckschalter, Typ PSD-4
DE

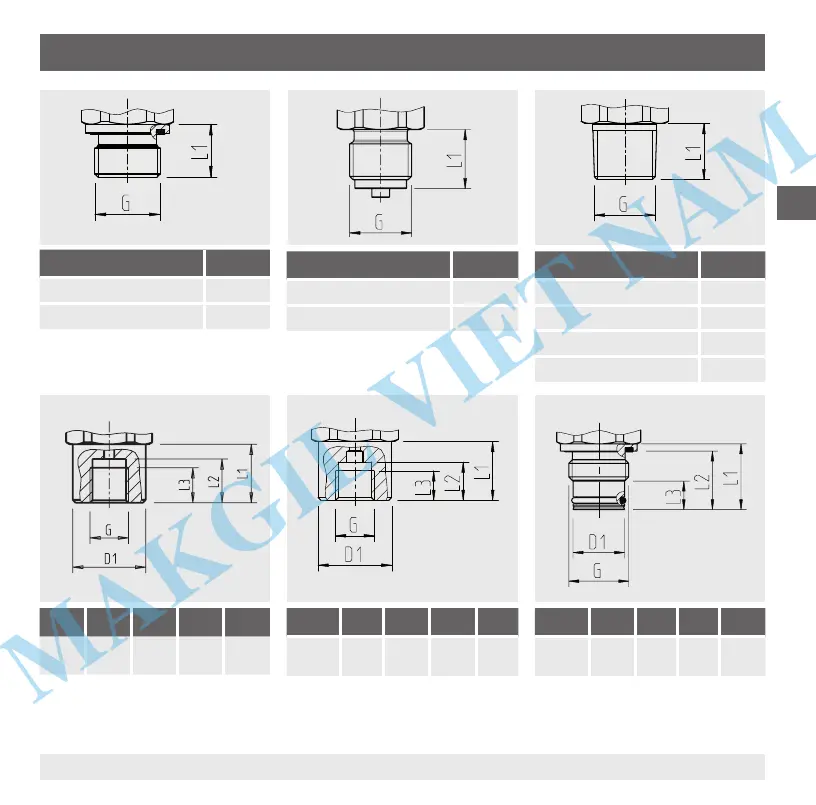

9. Technische Daten
G L1
G ¼ A DIN 3852-E 14 (0,55)
G ½ A DIN 3852-E 17 (0,67)
G L1
G ¼ B EN 837 13 (0,51)
G ½ B EN 837 20 (0,79)
G L1
¼ NPT 13 (0,51)
½ NPT 19 (0,75)
R ¼ 13 (0,51)
PT ¼ 13 (0,51)
G L1 L2 L3 D1
G ¼
EN 837
20
(0,79)
13
(0,51)
10
(0,39)
∅ 25
(0,98)
Innengewinde
G L1 L2 L3 D1
G ½ B
2)
23
(0,91)
20,5
(0,81)
10
(0,39)
∅ 18
(0,71)
Innengewinde Frontbündig
G L1 L2 L3 D1
G ¼
1)
20
(0,79)
15
(0,59)
12
(0,47)
∅ 25
(0,98)
1) Ermeto kompatibel
2) Einschweißstutzen als deniertes Gegengewinde
empfohlen (siehe Zubehör)
