84 WIKA mode d'emploi, pressostat, type PSD-4
FR

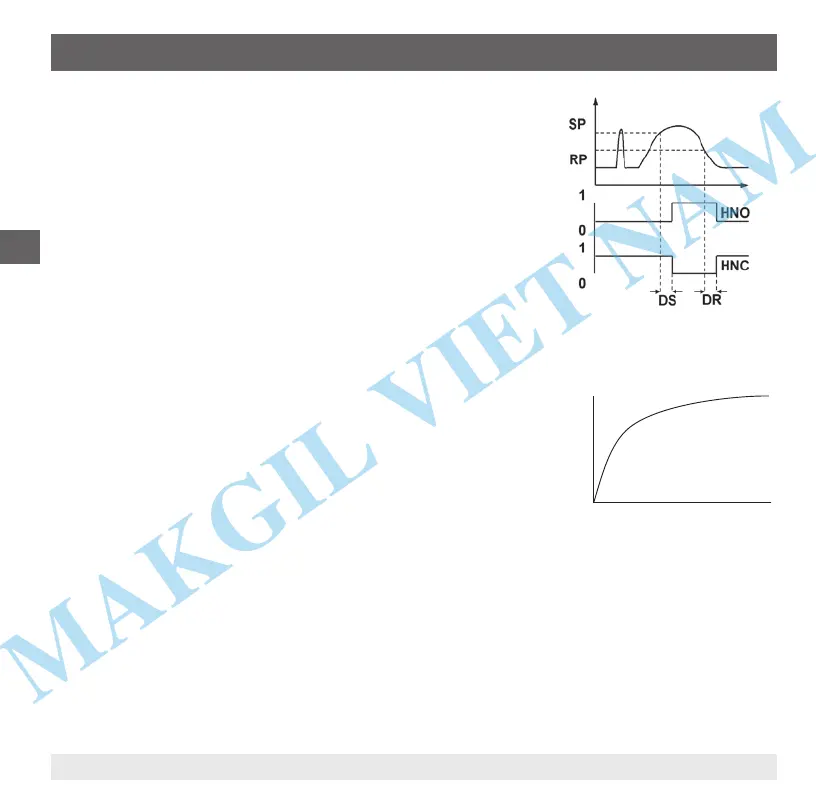

Temps de temporisation (0 ... 65 s)
Ceci permet de se débarrasser de pics de pression indésirables d'une courte
durée ou d'une haute fréquence.
La pression doit être présente pour au moins une certaine durée préréglée
pour que la sortie commute. La sortie ne change pas immédiatement son statut
lorsqu'elle atteint la situation de commutation (SP), mais plutôt seulement après
que la durée de temporisation préréglée soit écoulée (DS).
Si la situation de commutation n'est plus présente après écoulement de la durée
de temporisation, la sortie de commutation ne change pas.
La sortie ne commute en retour que si la pression du système est retombée au
point de retour (PR) et reste sur cette valeur ou tombe en-dessous de ce point
(RP) pour au moins la durée de temporisation préréglée (DR).
Si la situation de commutation n'est plus présente après écoulement de la durée
de temporisation, la sortie de commutation ne change pas.
5.10 Fonction d'amortissement
La constante de temps “x” spécie la durée nécessaire pour l'acheur, la sortie
de commutation ou le signal analogique pour approcher de la valeur nale avec
un écart de ± 1 % à la suite d'un changement de valeur de mesure. Après une
durée de 2 fois “x”, la valeur de sortie a atteint 100% avec un écart de ± 0,01 %
de la pression régnante.
Fig. : temps de temporisation
5.11 Mise à l'échelle de l'étendue de mesure (rangeabilité)
Pour les versions avec signaux analogiques, le départ et la n de l'étendue de mesure peuvent être réglés sans
dépasser l'étendue de mesure admissible (il ne faut pas excéder une rangeabilité de 5:1).
5.12 Description de la fonction IO-Link (en option)
IO-Link est une connexion point à point servant à la communication du PSD-4 avec un master IO-Link.
Spécication IO-Link : Version 1.1
Pour obtenir une description détaillée de la fonction IO-Link et le chier de la description du dispositif (IODD) , voir la
che détaillée du produit pour le pressostat sur www.wika.fr.
5. Mise en service, utilisation
100 %
0
x
Zeit
Temps
