WIKA PSD-4 - Page 97

14208834.01 07/2017 EN/DE/FR/ES
97WIKA mode d'emploi, pressostat, type PSD-4
FR

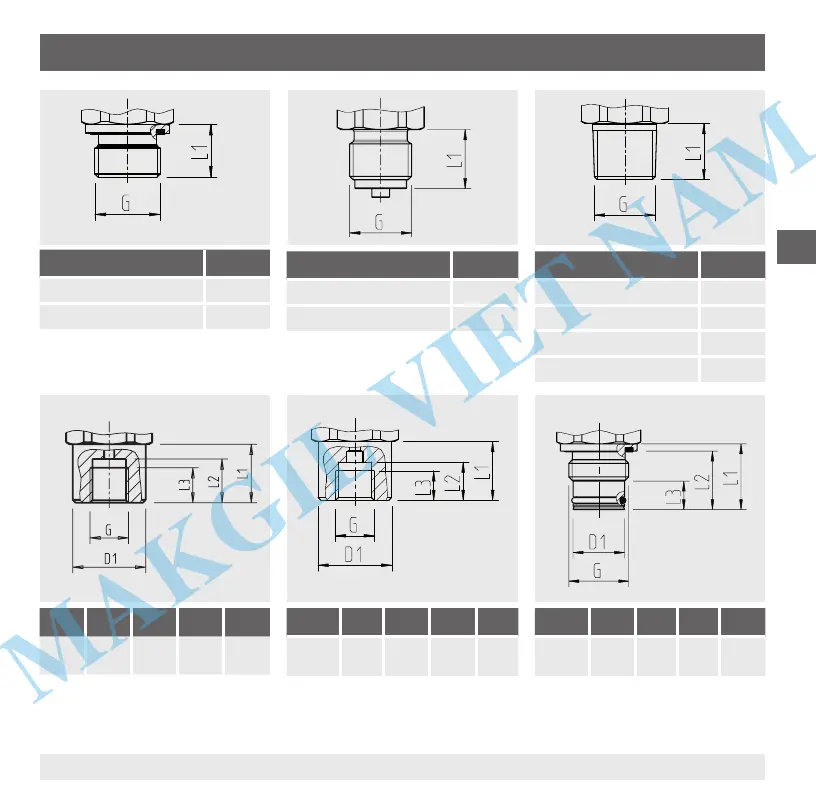

9.Spécications
G L1
G ¼ A DIN 3852-E 14 (0,55)
G ½ A DIN 3852-E 17 (0,67)
G L1
G ¼ B EN 837 13 (0,51)
G ½ B EN 837 20 (0,79)
G L1
¼ NPT 13 (0,51)
½ NPT 19 (0,75)
R ¼ 13 (0,51)
PT ¼ 13 (0,51)
G L1 L2 L3 D1
G ¼
EN 837
20
(0,79)
13
(0,51)
10
(0,39)
∅ 25
(0,98)
Filetage femelle (taraudage)
G L1 L2 L3 D1
G ½ B
2)
23
(0,91)
20,5
(0,81)
10
(0,39)
∅ 18
(0,71)
Filetage femelle (taraudage) Aeurant
G L1 L2 L3 D1
G ¼
1)
20
(0,79)
15
(0,59)
12
(0,47)
∅ 25
(0,98)
1) compatible Ermeto
2) Raccords à souder recommandés comme
contre-letage déni (voir accessoires)
