54 WIKA Betriebsanleitung RTD und TC, eigensichere Ausführungen
D

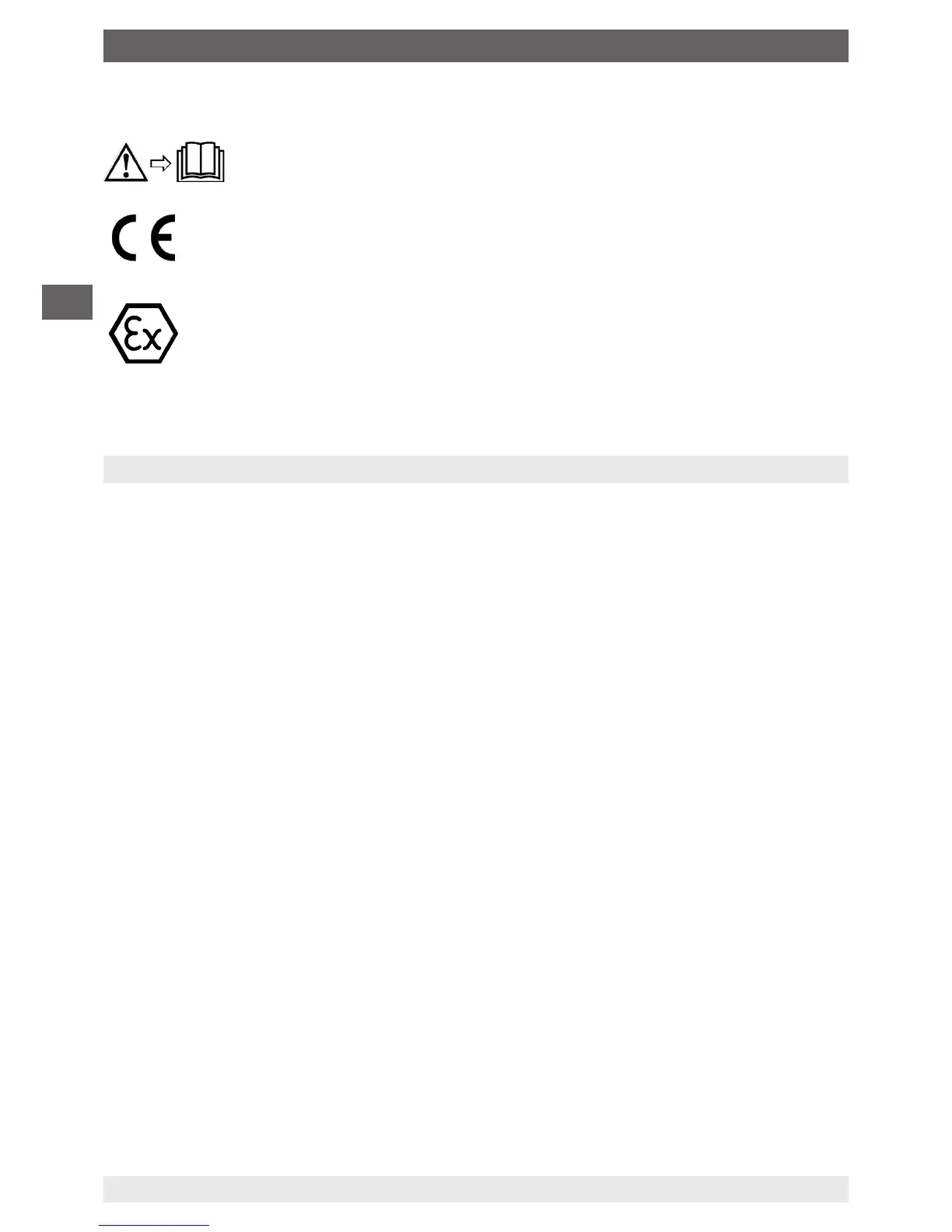

Symbolerklärung
Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung
lesen!
CE, Communauté Européenne
Geräte mit dieser Kennzeichnung stimmen überein mit den zutreenden europäi-
schen Richtlinien.
ATEX Europäische Explosionsschutz-Richtlinie
(Atmosphère = AT, explosible = EX)
Geräte mit dieser Kennzeichnung stimmen überein mit den Anforderungen der
europäischen Richtlinie 94/9/EG (ATEX) zum Explosionsschutz.
3. Technische Daten
3.1 Widerstandsthermometer
Sensor-Schaltungsart
■
2-Leiter Der Leitungswiderstand geht als Fehler in die Messung ein.
■
3-Leiter Ab einer Kabellänge von ca. 30 m können Messabweichungen auftreten.
■
4-Leiter Der Innenleitungswiderstand der Anschlussdrähte kann vernachlässigt werden.
Grenzabweichung des Sensors nach DIN EN 60751
■
Klasse B
■
Klasse A
■
Klasse AA
Die Kombinationen 2-Leiter-Schaltungsart und Klasse A oder Klasse AA sind nicht zulässig, da
der Leitungswiderstand des Messeinsatzes der höheren Sensorgenauigkeit entgegen wirkt.
Grundwerte und Grenzabweichungen
Grundwerte und Grenzabweichungen von Platin-Messwiderständen sind festgelegt in
DIN EN 60751.
Der Nennwert von Pt100 Sensoren beträgt 100 Ω bei 0 °C.
Der Temperaturkoezient α kann zwischen 0 °C und 100 °C vereinfacht angegeben werden mit:
α = 3,85 ∙ 10
-3
°C
-1
Der Zusammenhang zwischen der Temperatur und dem elektrischen Widerstand wird durch
Polynome beschrieben, die ebenfalls in DIN EN 60751 deniert sind. Weiterhin legt diese Norm
die Grundwerte in °C-Schritten tabellarisch fest.
2. Sicherheit / 3. Technische Daten
