41WIKA Betriebsanleitung Druckmessumformer, Typ S-11
D
14043046.01 06/2012 GB/D/F/E
6. Inbetriebnahme, Betrieb

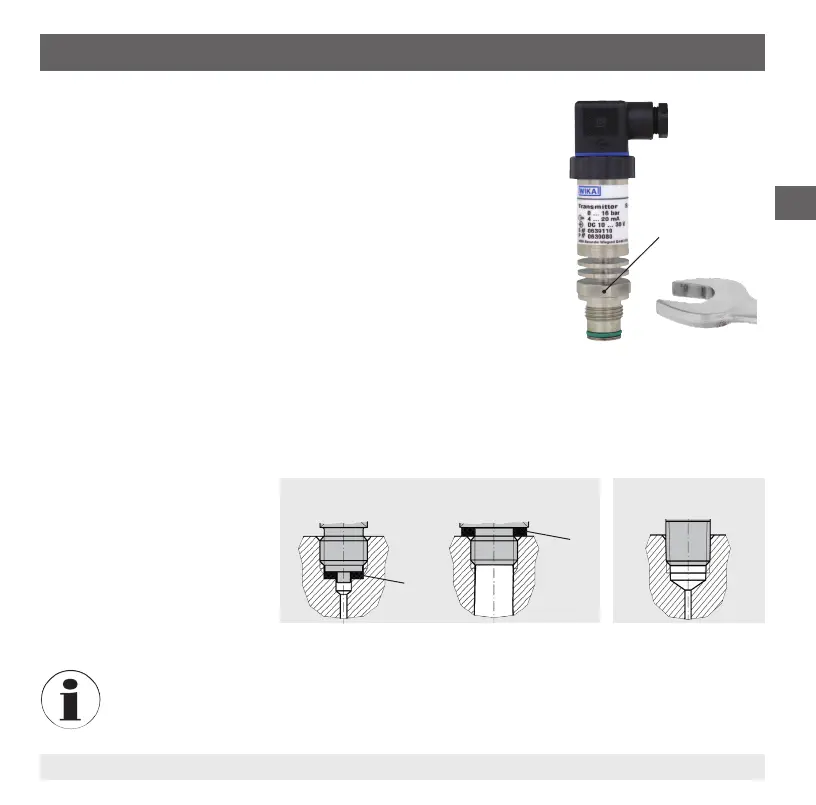

6.1 Mechanische Montage
Schutzkappe erst kurz vor dem Einbau entfernen.
Sicherstellen, dass die Membrane des Prozessanschlusses während
des Einbaus nicht beschädigt wird.
Dichtächen am Druckmessumformer und der Messstelle müssen
stets frei von Verschmutzungen sein.
Das Gerät nur über die Schlüsselächen ein- bzw. ausschrauben.
Niemals das Gehäuse oder die Kühlstrecke als Angrisäche
verwenden.
Das richtige Drehmoment ist abhängig von der Dimension des
Prozessanschlusses sowie der verwendeten Dichtung (Form/
Werksto).
Beim Einschrauben die Gewindegänge nicht verkanten.
Angaben zu Einschraublöchern und Einschweißstutzen siehe
Technische Information IN 00.14 unter www.wika.de.
Stecker aufstecken und handfest verschrauben. Die Montage des Winkelsteckers wird in Kapitel 6.2
„ Elektrische Montage“ beschrieben.
Abdichtung
Zur Abdichtung der Prozess-
anschlüsse mit zylindrischem
Gewinde an der Dichtäche
sind Flachdichtungen, Dichtlin-
sen oder WIKA-Proldichtungen
einzusetzen.
Bei kegeligem
Gewinde (z. B. NPT-Gewinde)
erfolgt die Abdichtung im Gewin-
de
, mit zusätzlichen Dichtwerkstoen, wie z.B. PTFE-Band (EN 837-2).
Hinweise zu Dichtungen siehe WIKA Datenblatt AC 09.08 oder unter www.wika.de.
Schlüsseläche
Zylindrisches Gewinde Kegeliges Gewinde
nach EN 837 nach DIN 3852-E
NPT, R und PT
