44 WIKA Betriebsanleitung Druckmessumformer, Typ S-11
D
14043046.01 06/2012 GB/D/F/E
6. Inbetriebnahme, Betrieb

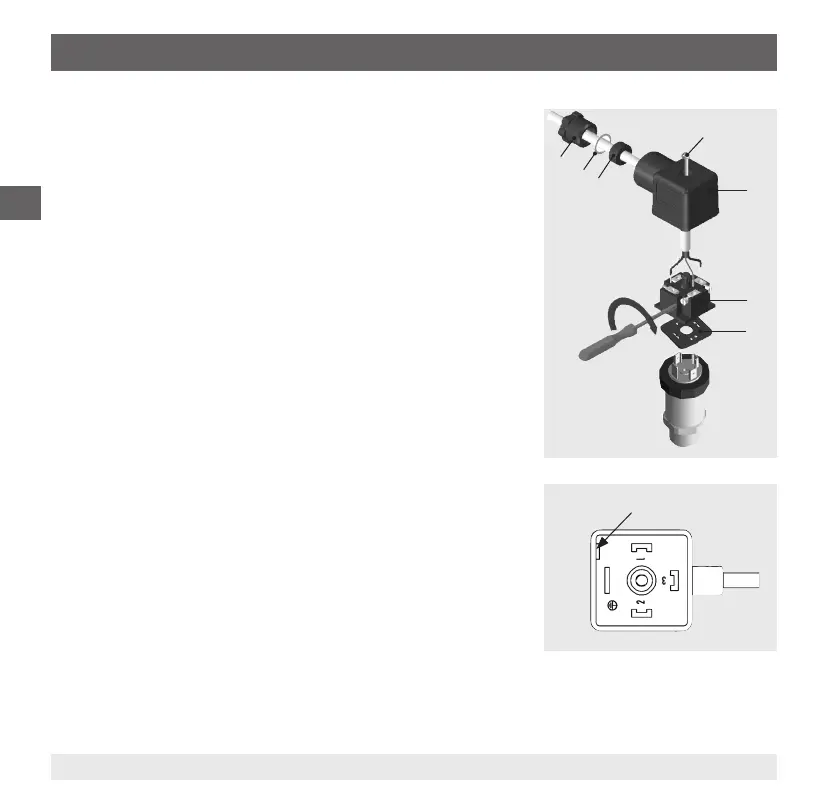

Montage Winkelstecker DIN 175301-803
1. Die Schraube lösen.
2. Die Kabelverschraubung lösen.
3. Die Winkeldose + vom Gerät abziehen.
4. Über die Montageönung den Klemmblock aus dem
Gehäuse hebeln.
5. Das Kabel mit passendem Leitungsaußendurchmesser (siehe
„Anschlussschemen“) durch Kabelverschraubung , Ring ,
Dichtung und das Gehäuse schieben.
6. Die Kabelenden entsprechend der Belegung in den
Anschlussklemmen des Klemmblocks anschließen
(Belegung siehe „Anschlussschemen“).
7. Den Klemmblock in das Gehäuse drücken.
8. Das Kabel über die Kabelverschraubung verschrauben.
Darauf achten, dass die Kabelverschraubung und Dichtung
unbeschädigt ist und korrekt sitzt, um die Schutzart zu
gewährleisten.
9. Die quadratische Flachdichtung über die Anschlusspins des
Druckmessumformers legen.
10. Die montiere Winkeldose + auf die Anschlusspins des
Druckmessumformers schieben.
11. Über die Schraube die Winkeldose am Druckmessumformer
handfest verschrauben.
Montageönung
